ERNI 063209 Złącze męskie SMC Łączna ilość styków 26 Ilość rzędów 2 1 szt.

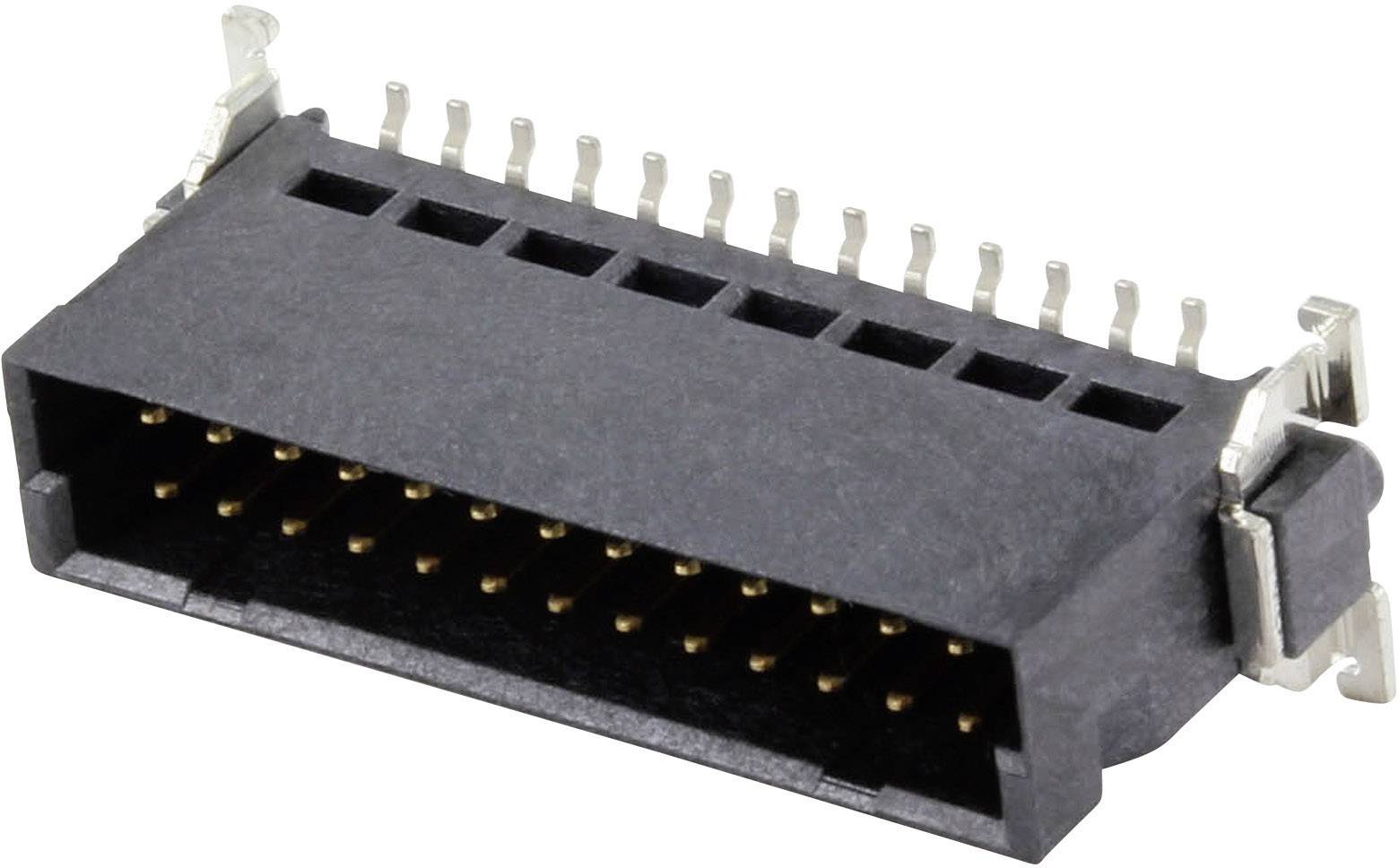

Czarny wtyk elektroniczny z wieloma złotymi stykami, przypominający złącze HDMI, na białym tle.

Zdjęcie poglądowe

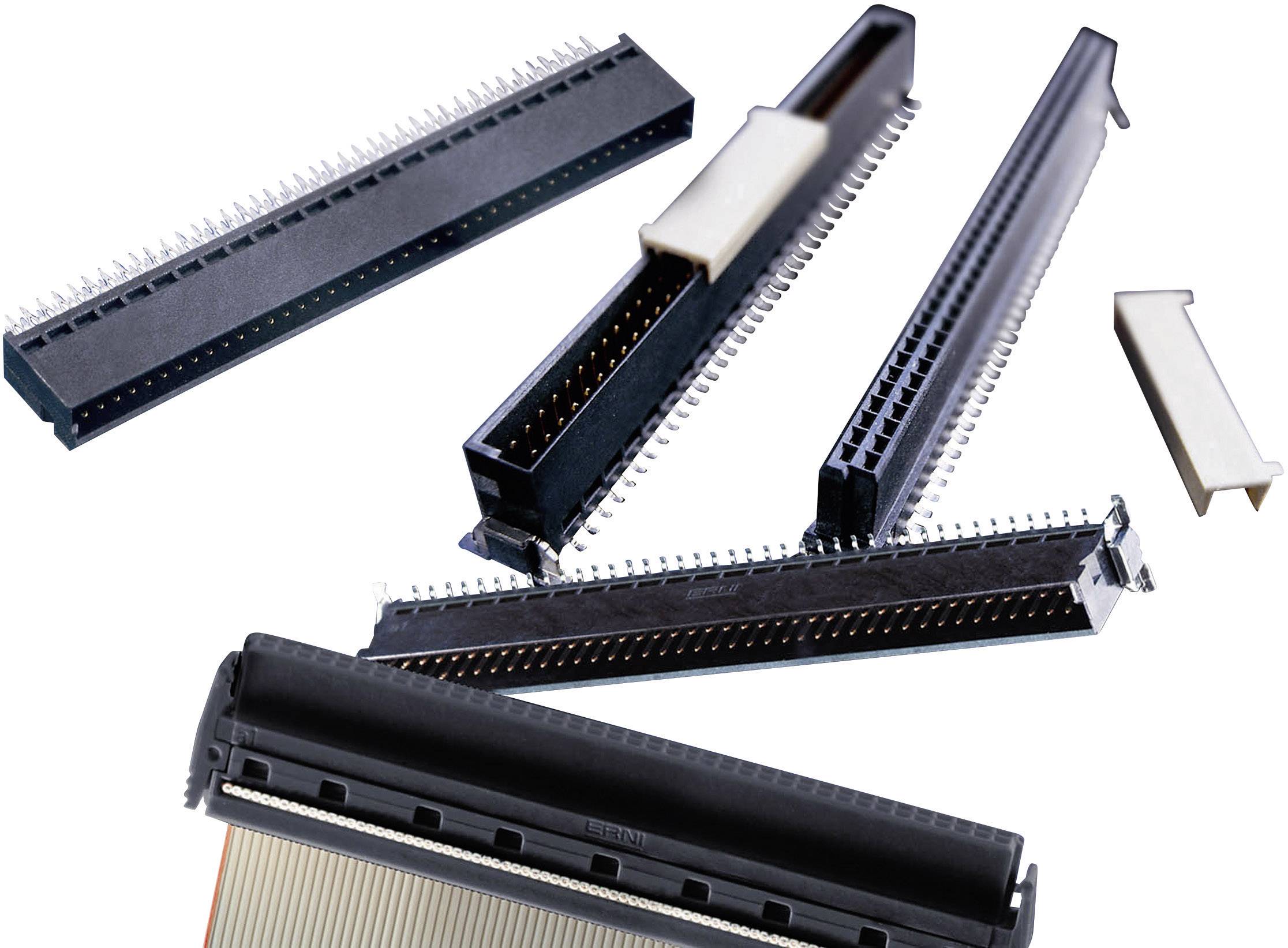

Kilka elektronicznych złączy w różnych kształtach i rozmiarach na białym tle, prezentujących różne układy pinów.

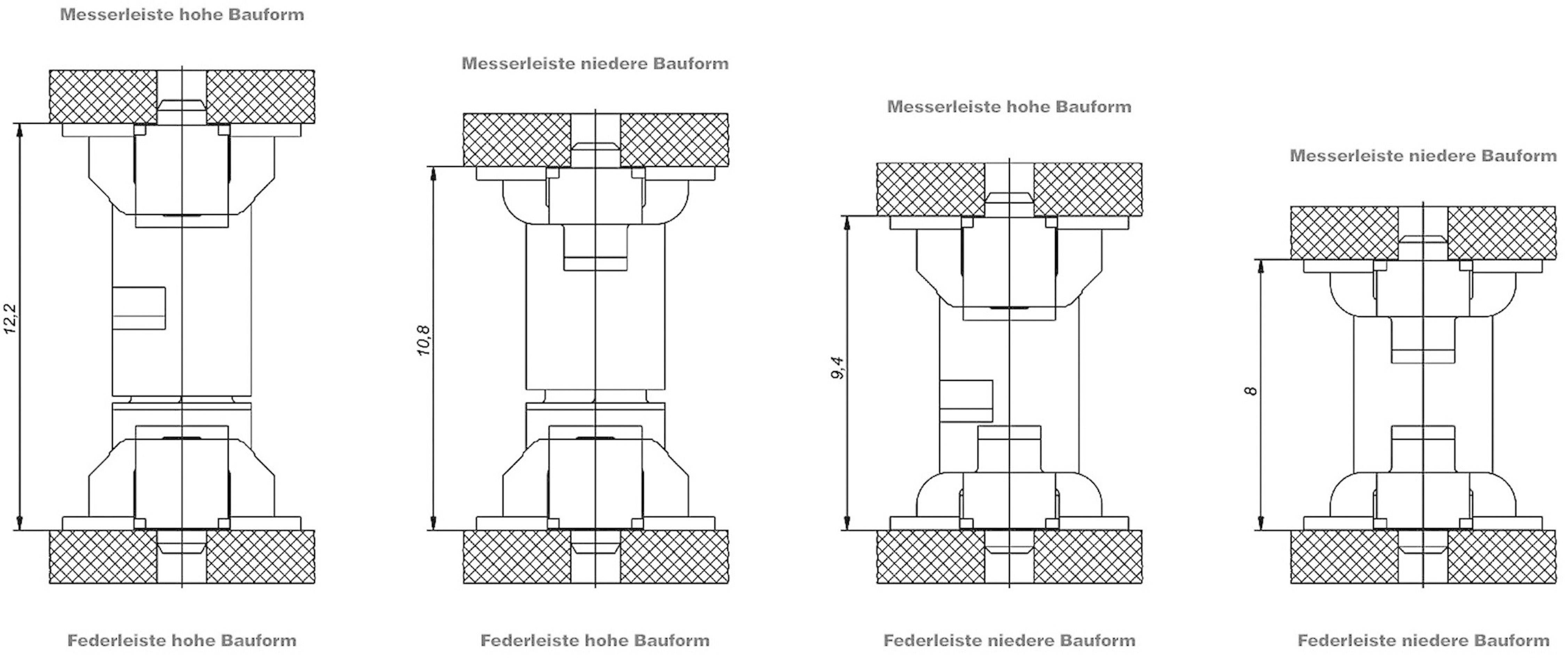

Rysunek czterech części mechanicznych z wymiarami. Po lewej: listwa nożowa i sprężynowa o wysokiej zabudowie. Po prawej: listwa nożowa i sprężynowa o niskiej zabudowie.

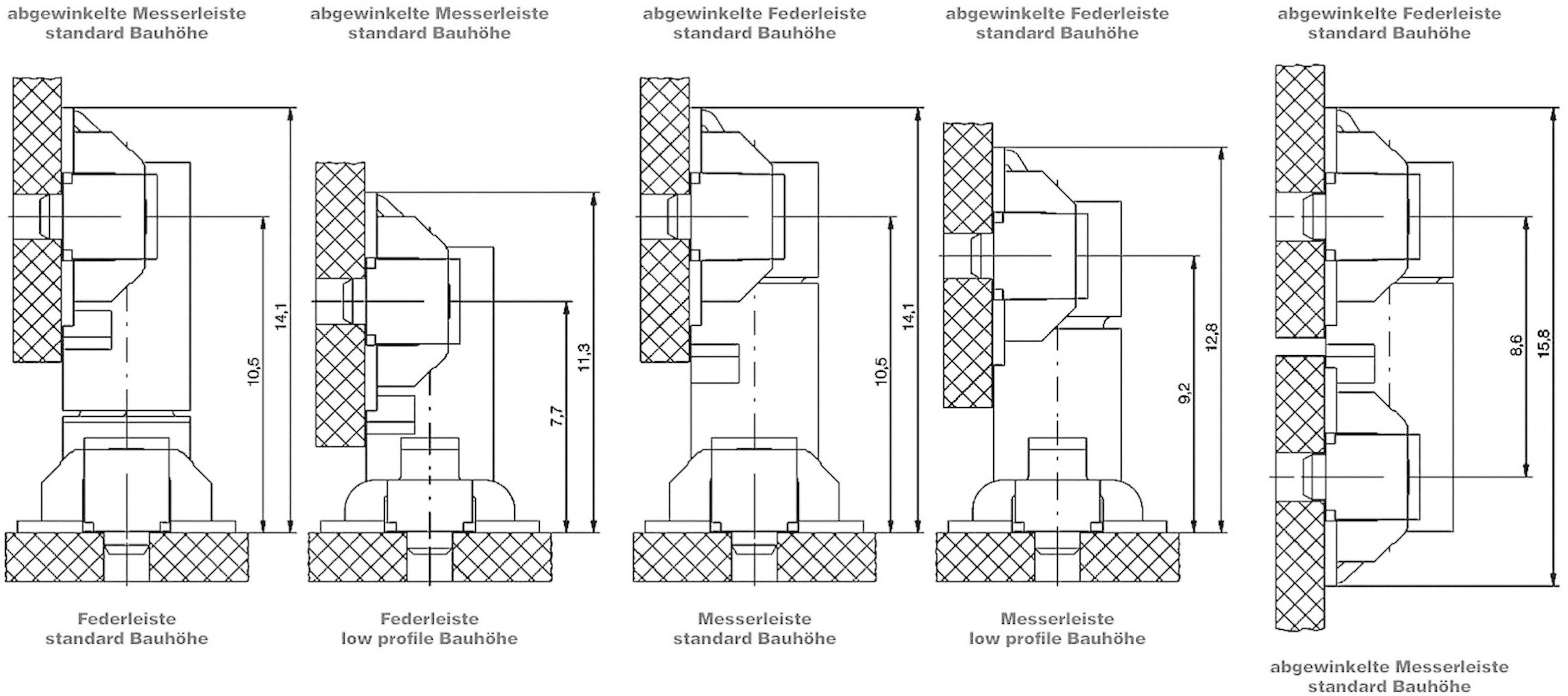

Rysunek techniczny przedstawiający pięć różnych przekrojów części mechanicznej z wymiarami, wszystkie z zaznaczonymi stronami pióra i noża.

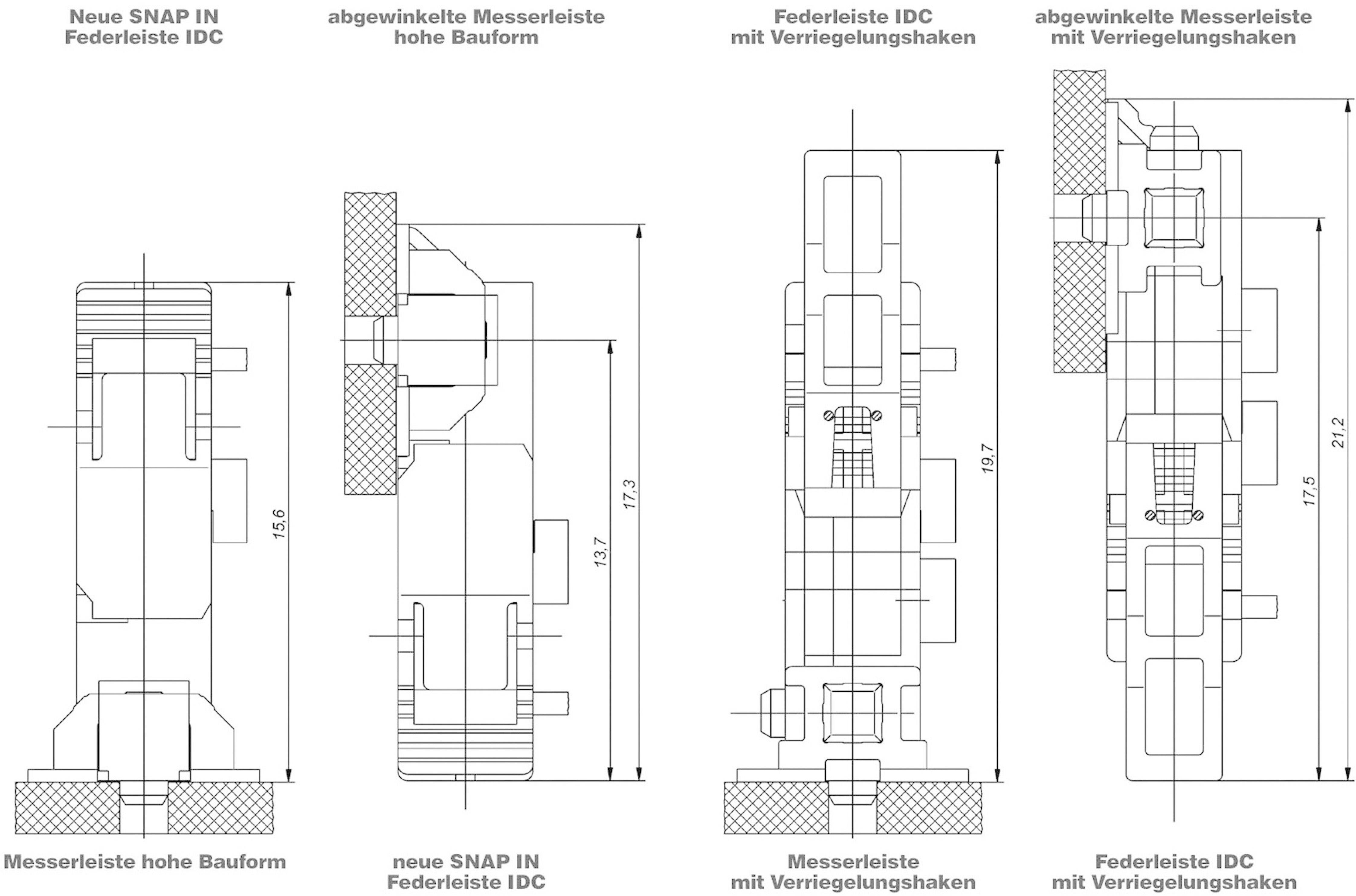

Rysunek techniczny czterech złączy w widoku bocznym: nowa listwa zaciskowa SNAP IN z wypustkami sprężystymi, wygięta listwa nożowa, listwa zaciskowa IDC z hakiem blokującym. Wymiary i struktury są przedstawione szczegółowo.

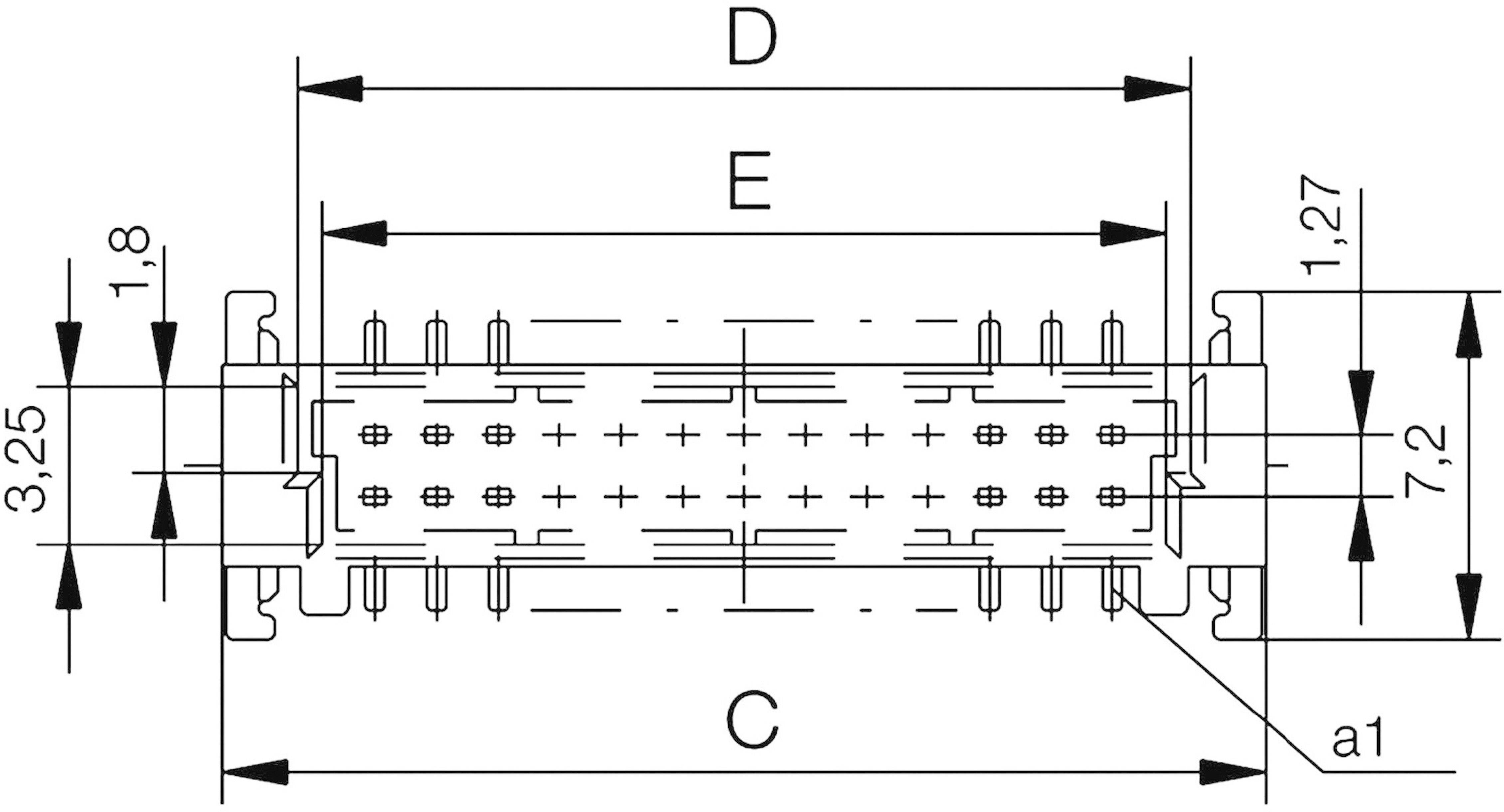

Rysunek techniczny złącza ze wskazanymi wymiarami: szerokość 3,25 i 7,2 mm, wysokość 1,8 i 1,27 mm, pozostałe wymiary C, D i E.

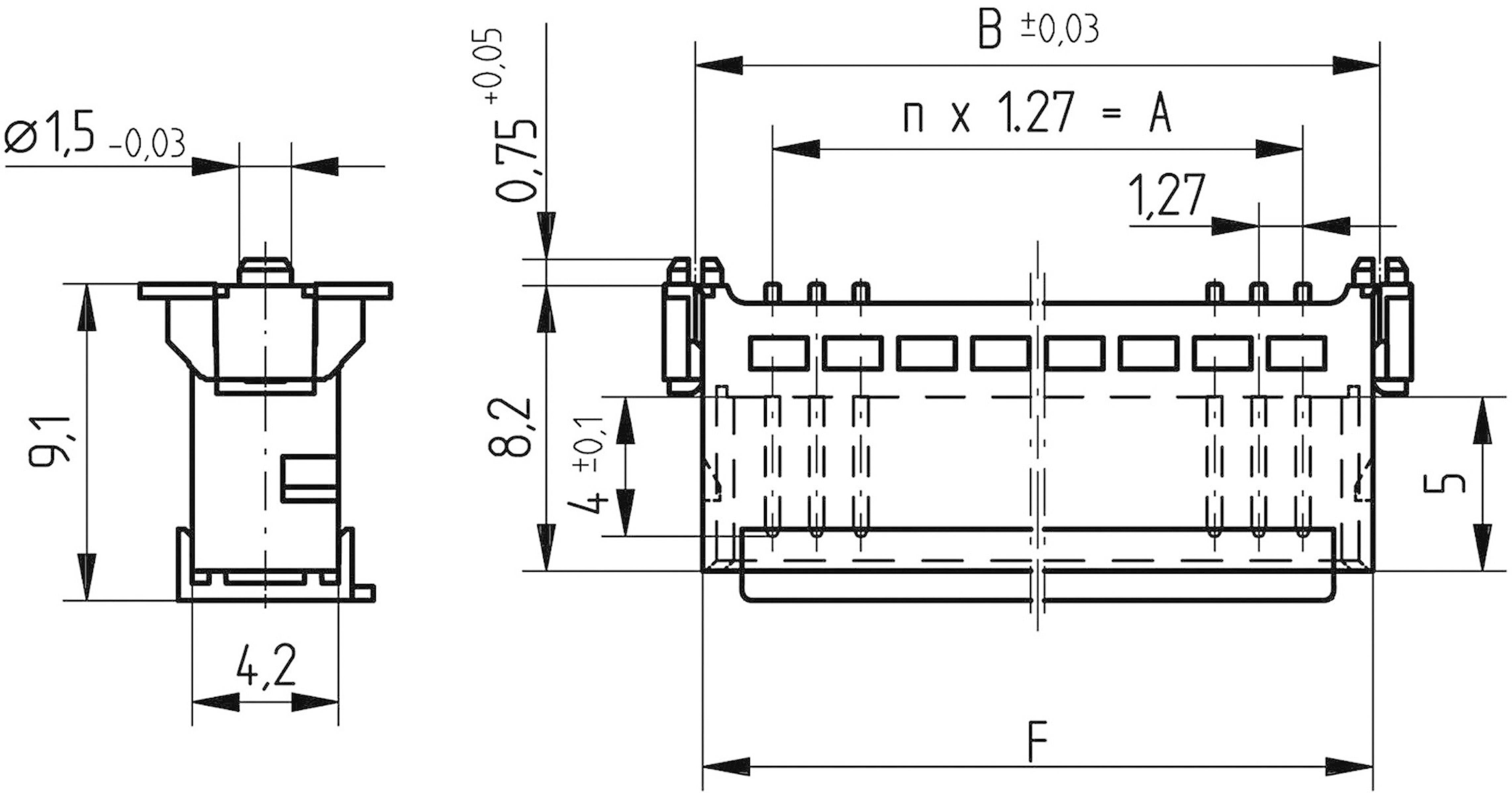

Rysunek techniczny złącza z wymiarami: średnica 0,15 ±0,03; szerokość B ±0,03; rozstaw pinów 1,27; wysokość 9,1 i 8,2.

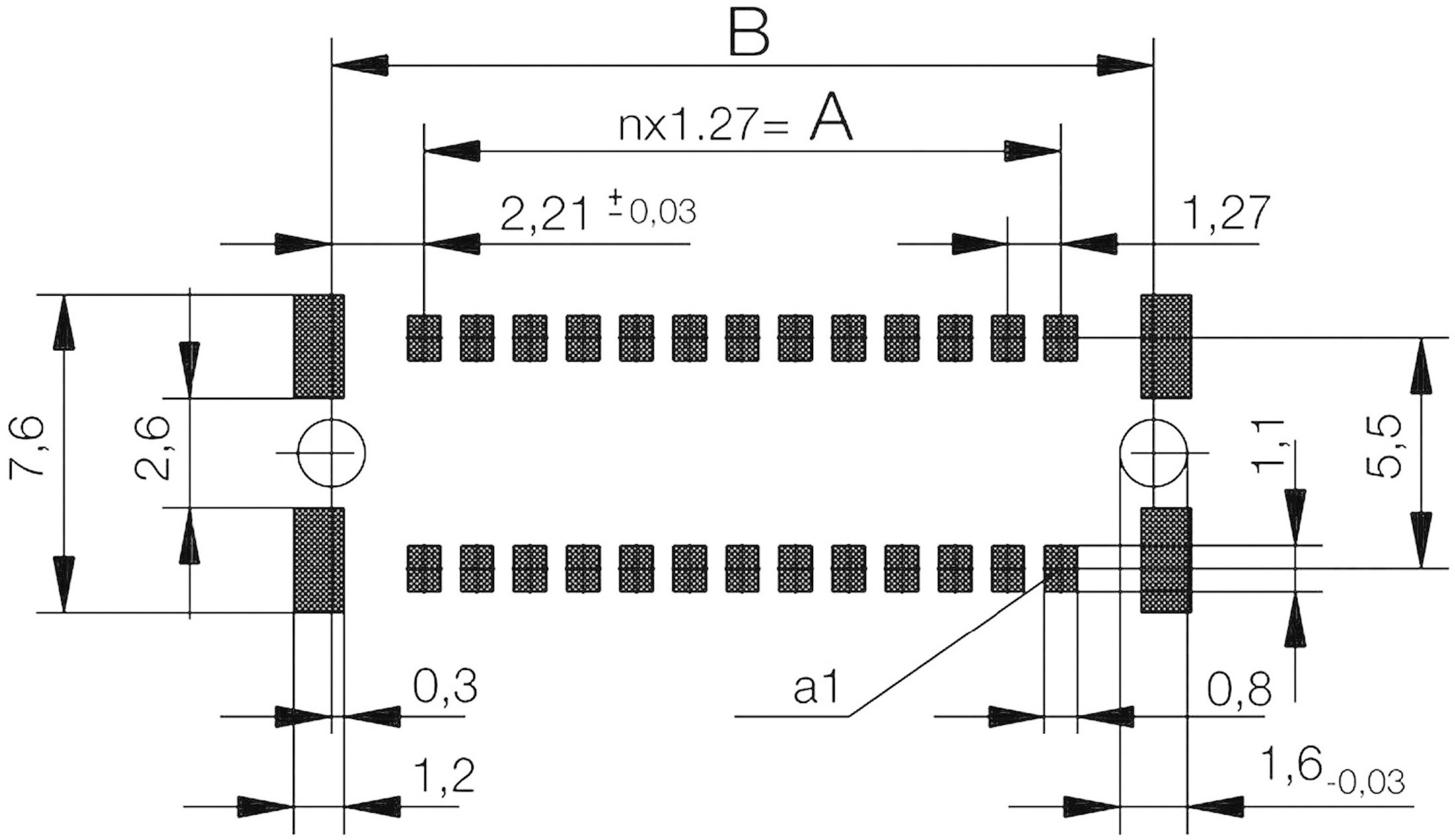

Rysunek techniczny obudowy układu scalonego ze szczegółowymi wymiarami i specyfikacjami, w tym rozstawem pinów i całkowitą szerokością.

1/8

Zdjęcie poglądowe

Rodzaj produktu

Złącze męskie SMC

Łączna ilość styków

Rodzaj złącza

listwa pomiarowa prosta

Wymiary siatki

1.27 mm

Zawartość

1 szt.

Karta katalogowa (PDF)

Szybka dostawa w pt. 2.10

73 Sztuki

Liczba

Sztuki

Suma (9,59 zł / Sztuka)

9,59 zł

11,80 zł

z VAT (klient indywidualny)

Cena netto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa o stykach nożowych SMC

Ilość rzędów 2
Opis 1 szt.

Dane techniczne

Rodzaj produktu: Złącze męskie SMC

Łączna ilość styków: 26

Rodzaj złącza: listwa pomiarowa prosta

Kierunek podłączania: prostopadle do PCB

Ilość rzędów: 2

Wymiary siatki: 1.27 mm

Natężenie znamionowe: 1.7 A

Natężenie znamionowe - zaokrąglone: 1.7 A

Wykonanie DIN (złącza): Q

Ilość pinów w rzędzie: 13

Połączenie komponentów: SMT

Kolor: czarny

Materiał obudowy: LCP

Numer katalogowy producenta: 063209

Zawartość: 1 szt.

Materiał styku: stop miedzi

Szerokość produktu: 21.6 mm

Wysokość produktu: 9.1 mm

Długość produktu: 7.2 mm

Maksymalna temperatura: +125 °C

Minimalna temperatura: -55 °C

Model katalogowy producenta: 63209

Wymiary: (D x S x W) 7.2 x 21.6 x 9.1 mm

Rezystancja styku: maks. 25 mΩ

Ilość styków: 26

Powierzchnia styku: złocony

Do pobrania

Karta katalogowa

Karta katalogowa 1169143 ERNI 063209 Złącze męskie SMC Łączna ilość styków 26 Ilość rzędów 2 1 szt.
