Escha 8046910 Kabel połączeniowy czujnika/aktuatora AL-WAS8-5/S370, piny: 8, 5.0 m, 1 szt.

Dane techniczne

Napięcie znamionowe: 30V
Rezystancja izolacji: ≥108 Ω
Materiał korpusu rękojeści: Plastik, TPU, BK
Materiał styków: Metal, CuZn, pozłacany
Materiał nośnika styków: tworzywo sztuczne, TPU, BK
Żywotność mechaniczna:> 100 cykli godowych
Normy: IEC 61076-2-101
Przyporządkowanie pinów: 1 WH, 2 BN, 3 GN, 4 YE, 5 GY, 6 PK, 7 BU, 8 RD
Ilość biegunów 8
Stopień ochrony (po zamontowaniu): IP65, IP67, IP68

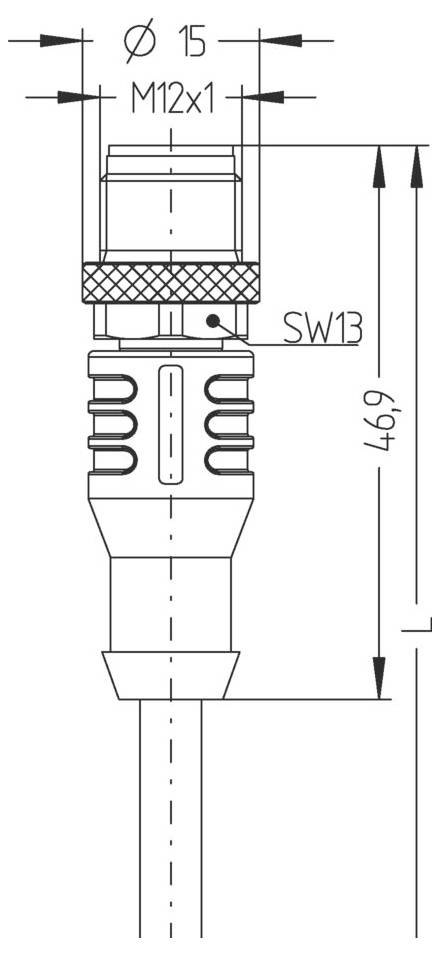

Złącze: Wtyk, prosty, M12
Obciążalność prądowa na pin (w temp. 40°C): 2,0 A
Temperatura otoczenia: od -30°C do +90°C
Stopień zabrudzenia 3
Kolory rdzenia: WH, BN, GN, YE, GY, PK, BU, RD
Przekrój żyły: 8 x 0,25 mm²
Średnica zewnętrzna obudowy: 5,90 mm
Właściwości specjalne: trudnopalny, bezhalogenowy, odporny na hydrolizę, wolny od LABS, odporny na olej, odporny na ozon, nadający się do recyklingu, zgodny z RoHS, odporny na kwasy i zasady, odpowiedni do łańcuchów holowniczych, odporny na iskry spawalnicze, odporny na wodę morską, bezsilikonowy, odporny na skręcanie, odporny na promieniowanie UV
Promień gięcia (ruchomy): 10 x Ø-rury
Promień gięcia (stały): 5 x Ø-rury
Bezhalogenowa: tak
Jakość kabla: S370, PUR, UL
Konstrukcja przewodu linkowego: 32 x 0,10 mm
Kolor powłoki: BK, podobny do RAL9005
Materiał izolacji przewodu: PP
Materiał osłony kabla: PUR
Napięcie znamionowe kabla: ≤300 V
Zużycie łańcucha holowniczego: ≥2 miliony cykli
Zakres temperatur (łańcuch holowniczy): -25°C…+60°C
Zakres temperatur (w ruchu): -30°C...+90°C
Zakres temperatur (stały): -40°C...+90°C
Skręcanie: +/-180°/m, ≥ 0,5 miliona cykli
Kodowanie: A
Rezystancja styku: 5 mΩ
Zakończenie końcowe: otwarty koniec kabla
Materiał pokrywy: Metal CuZn, niklowany

Model katalogowy producenta: AL-WAS8-5/S370

Rodzaj produktu: Kabel połączeniowy czujnika/aktuatora

Standard złącza: złącze czujnika

Złącze po stronie A: złącze męskie M12, proste

Złącze po stronie B: kabel, otwarte końcówki

Ilość pinów: 8

Długość kabla: 5.0 m

Materiał osłony kabla: PUR

Napięcie znamionowe: 30 V

Natężenie znamionowe: 2.0 A

Natężenie znamionowe - zaokrąglone: 2 A

Średnica zewnętrzna: 5.90 mm

Przekrój przewodu czujnika/aktuatora: 0.25 mm²

Rodzaj gwintu: M12

Rodzaj gwintu montażowego kabla: M12

Kodowanie: A

Materiał styku: CuZn (mosiądz)

Powierzchnia styku: złocony

Specyfikacja: bezhalogenowy

Minimalna temperatura: -40 °C

Maksymalna temperatura: +90 °C

Numer katalogowy producenta: 8046910

Zawartość: 1 szt.

Średnica kabla: 5.90 mm
