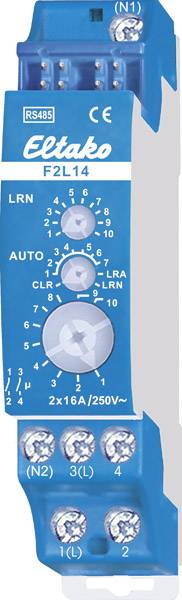

F2L14 Eltako magistrala RS485 Element wykonawczy szyna montażowa

2-stopniowy przekaźnik wentylacji, 1+1 zestyk zwierny bezpotencjałowy 16A / 250V AC, z technologią DX. Dwukierunkowy. Straty w trybie Stand by tylko 0,1 W. Podłączenie do magistrali Eltako RS485. Połączenia poprzeczne magistrali i zasilanie za pomocą mostka wtykowego. W tym celu wystarczy podłączyć przewód N do zacisku (N1) i L do 1(L) i/lub N do (N2) i L do zacisku 3(L). Powoduje to dodatkową stratę w trybie czuwania wynoszącą tylko 0,1 W. W przypadku awarii zasilania elektrycznego stan włączenia jest zachowany. W przypadku powtarzających się napięcia zasilającego zostaje zdefiniowany. Ten element wykonawczy wentylacyjny analizuje informacje z maks. 23 pasywnych czujników, takich jak nadajniki radiowe, styki do drzwi i okien, czujniki do okien FFG7B-rw lub moduły nadawcze radiowe. Aktywne czujniki CO2, wilgotności lub temperatury są również analizowane. Z narzędziem PC PCT14 można połączyć kilka aktywnych czujników. Jeśli oba styki są włączane równolegle, 2-stopniowy element wykonawczy dla 2 prędkości wentylatora zmienia się na element wykonawczy. Środkowy przełącznik obrotowy jest wymagany do nauki w pozycji LRN. Podczas pracy ustawiany jest żądany tryb pracy. Górny przełącznik obrotowy podczas przyuczanie ustawia się na typ czujnika. Bezprzewodowy przycisk (wyłącznie) z podwójnym przełącznikiem jest przyuczany w pozycji przełącznika obrotowego 1. Dalsze możliwości podłączenia znajdują się w instrukcji obsługi.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
