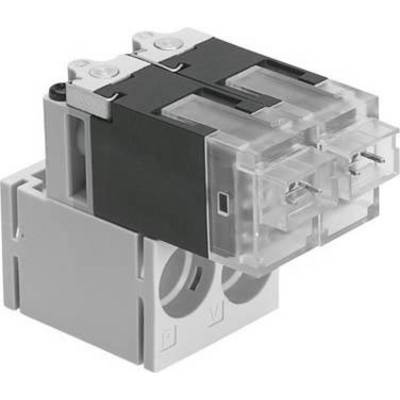

Zdjęcie poglądowe
Zdjęcie poglądowe
FESTO 563365 MHA1-2X2/2G-1,5 Zawór podciśnienia Materiał obudowy: PA 1 szt.
EAN:
Numer producenta
Numer produktu
Liczba
Suma (462,60 zł / Sztuka)
462,60 zł
569,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Zawór
Dane techniczne
- Funkcja wywiewu: brak możliwości dławienia
- Szerokość montażowa 20 mm
- Rodzaj mocowania: Z otworem przelotowym
- Rodzaj sterowania: Elektryczny
- Ciśnienie robocze: 0 ... 1,5 bara
- Odwracalne ciśnienie robocze: -0,95 ... 0 bar
- Medium robocze: Sprężone powietrze zgodnie z ISO 8573-1: 2010 [7: 4: 4]
- -znak (patrz deklaracja zgodności): zgodnie z dyrektywą UE EMC
- Zasada uszczelnienia: Miękkie
- Pozycja montażowa: dowolna
- Cykl pracy: 1
- Podłączenie elektryczne: wtyczka KMH
- Ręczne sterowanie: Chwilowy
- Uwaga dotycząca medium roboczego i sterującego: możliwa praca z olejem (wymagana do dalszej eksploatacji)
- Klasa odporności na korozję CRC: 2 - umiarkowane naprężenia korozyjne
- Temperatura przechowywania: od -20 °C ... 60 °C
- Maksymalna długość kabla: 30 m
- Maksymalna częstotliwość przełączania: 10 Hz
- Średnia temperatura: -5 ... 50 °C
- Szerokość nominalna: 1,5 mm
- Normalny przepływ pmax -> 0: 30 l/min
- Normalny przepływ nominalny: 30 l/min
- Przyłącze pneumatyczne 1: przygotowane pod QSP10
- Przyłącze pneumatyczne 11: przygotowane pod QSP10
- Przyłącze pneumatyczne 2: przygotowane pod QSP10
- Waga produktu: 26,3 g
- Raster: 20 mm
- Rodzaj resetowania: Sprężyna mechaniczna
- Czas wyłączenia: 6 ms
- Czas włączenia: 6 ms
- Odporność na wstrząsy: Test wstrząsowy o poziomie surowości 2 zgodnie z FN 942017-5 i EN 60068-2-27
- Stopień ochrony: IP40
- Odporność na wibracje: Test aplikacji transportowej z poziomem surowości 2 zgodnie z FN 942017-4 i EN 60068-2-6
- Wskaźnik stanu sygnału: Dioda LED
- Charakterystyka cewki: 24 V DC: faza niskoprądowa 0,7 W, faza wysokoprądowa 3 W
- Rodzaj sterowania: Bezpośredni
- Kierunek przepływu: Nieodwracalny
- Temperatura otoczenia: -5 ... 50 °C
- Możliwość stosowania próżni: Tak
- Funkcja zaworu: 2x2 / 2 zamknięty, monostabilny
- Materiał uszczelnienia: FPM
- HNBR
- NBR
- Materiał obudowy: wzmocniony PA
- Ulepszony PPS
- Materiał śruby: stal
- Uwaga o materiałach: nie zawiera miedzi i PTFE
- Zgodny z RoHS
- Dopuszczalne wahania napięcia: +/- 10 %
- Media robocze
Sprężone powietrze
- Typ
563365
- Rodzaj produktu
Zawór podciśnienia
- Materiał obudowy
PA
- Max. Natężenie przepływu
30 l/min
- Maksymalne ciśnienie robocze
1.5 bar
- Rodzaj uruchomienia
elektryczny
- Numer katalogowy producenta
563365
- Minimalne ciśnienie robocze
0 bar
- Waga
263 g
- Temperatura nośnika (zakres)
-5 do +50 °C
- Maksymalna temperatura medium
+50 °C
- Minimalna temperatura medium
-5 °C
- Średnica nominalna
1.5 mm
IP40
- Maksymalna temperatura otoczenia
+50 °C
- Minimalna temperatura otoczenia
-5 °C
- UKCA
nie dotyczy
Do pobrania
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2204501 FESTO 563365 MHA1-2X2/2G-1,5 Zawór podciśnienia Materiał obudowy: PA 1 szt.
Opis
Uwagi
Wartość kv jest przepływem wody przez zawór, podana w litrach na minutę przy ciśnieniu około 1 bara i temperaturze wody w zakresie od 5 - 30 °C do. Na wartość qnn jest wymiar do gazów w litrach na minutę.
