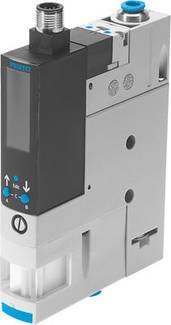

FESTO Dysza podciśnieniowa OVEM-20-H-B-PO-CE N-2P 8023702 27.6 V/DC G 1/4, Tłumik Średnica nominalna 2 mm Materiał obudo
EAN:
Numer producenta
Numer produktu
Liczba
Suma (3730,89 zł / Sztuka)
3730,89 zł
4588,99 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Zawór
Dane techniczne
- Typ wyświetlacza: 4-cyfrowy alfanumeryczny
- Podświetlany wyświetlacz LCD
- Zakres wyświetlania [słupek]: -0,999 ... 0 bar
- Konstrukcja tłumika: Otwarta
- Rodzaj mocowania: Z otworem przelotowym
- z gwintem wewnętrznym
- z akcesoriami
- Czas wentylacji przy nominalnym ciśnieniu roboczym: 0.2 s.
- Ciśnienie robocze: 2 ... 8 bar
- Ciśnienie robocze dla maksymalnej próżni: 5,3 bar
- Medium robocze: Sprężone powietrze zgodnie z ISO 8573-1: 2010 [7: 4: 4]
- Zakres napięcia roboczego DC: 20,4 ... 27,6 V
- -znak (patrz deklaracja zgodności): zgodnie z dyrektywą UE EMC
- Wyświetlane jednostki: bar
- Zakres pomiaru ciśnienia: -1 ... 0 bar
- Pozycja montażowa: dowolna
- Cykl pracy: 1
- Zakres ustawień histerezy [słupek]: -0,9 ... 0 bar
- Zakres ustawień progowych: -0,999 ... 0 bar
- Możliwości ustawień: za pomocą wyświetlacza i przycisków
- Charakterystyka eżektora: wysoka próżnia
- Standardowy
- Przyłącze elektryczne: Wtyczka
- M12x1
- 5-stykowy
- Dokładność filtra: 40 µm
- Dokładność FS: 3% FS
- Ręczne sterowanie: Chwilowy
- dodatkowo za pomocą przycisków sterujących
- Uwaga dotycząca medium roboczego i sterującego: Praca naoliwiona nie jest możliwa
- Indukcyjny obwód ochronny: przystosowany do cewek MZ, MY, ME
- Zintegrowana funkcja: Zawór impulsowy wyładowania elektrycznego
- przepustnica
- Zawór włączający elektryczny
- Filtr
- Funkcja oszczędzania powietrza elektrycznego
- Zawór zwrotny
- otwarty tłumik
- Wyłącznik próżniowy
- Napięcie izolacji: 50 V
- Symbol KC: KC-EMV
- Projekt konstrukcyjny: modułowy
- Klasa odporności na korozję CRC: 2 - umiarkowane naprężenia korozyjne
- Odporność na zwarcia: Tak
- Prąd jałowy: 70 mA
- Maksymalny moment dokręcania: 0,8 Nm z gwintem wewnętrznym
- 2,5 Nm z otworem przelotowym
- Maks. prąd wyjściowy: 100 mA
- Maks. przepływ objętości ssania w stosunku do atmosfery: 86,5 l/min
- Maksymalna próżnia: 0,93
- Średnia temperatura: 0 ... 50 °C
- Jednostka pomiarowa: Ciśnienie względne
- Zasada pomiaru: Piezorezystywny
- Znamionowe ciśnienie robocze: 6 bar
- Szerokość nominalna Dysza Lavala: 2 mm
- Przyłącze pneumatyczne 1: G1/4
- Przyłącze pneumatyczne 3: Zintegrowany tłumik
- Waga produktu: 415 g
- Raster: 20 mm
- Wilgotność względna: 5 - 85%
- Prąd różnicowy: 0,1 mA
- Poziom ciśnienia akustycznego przy nominalnym ciśnieniu roboczym: 74 dB(A)
- Wyjście przełączające: 2xPNP
- Wejście przełączające zgodnie z normą: IEC 61131-2
- Funkcja elementu przełączającego: normalnie zamknięty
- Zestyk zwierny
- Funkcja przełączania: komparator okienkowy
- Komparator progowy
- Logika przełączania wejść: PNP (przełączanie dodatnie)
- Wyświetlacz pozycji przełącznika: LCD
- Wskaźnik stanu przełączania: optyczny
- Stopień ochrony: IP65
- Klasa ochrony III
- Spadek napięcia : = 1,5 V.
- Charakterystyka cewki: 24 V DC: faza niskoprądowa 0,3 W, faza wysokoprądowa 2,55 W
- Odporność na napięcie udarowe: 0,8 kV
- Odporność na przeciążenie: występuje
- Temperatura otoczenia: od 0 ... 50 °C
- Przyłącze próżniowe: QS-8
- Funkcja zaworu: Zamknięty
- Zabezpieczenie przed zamianą biegunów: Dla wszystkich połączeń elektrycznych
- Stopień zabrudzenia 3
- Materiał uszczelnienia: NBR
- Materiał dyszy chwytającej: POM
- Materiał filtracyjny: Tkanina
- PA
- Stal spiekana
- Materiał obudowy filtra: wzmocniony PA
- Materiał obudowy: odlew aluminiowy
- PA wzmocniony
- Materiał śruby: kuty stop aluminium
- Materiał śruby regulacyjnej: stal
- Materiał tłumika: stop aluminium kutego
- PU
- Materiał śruby: stal
- Materiał soczewki: PA
- Materiał obudowy złącza: mosiądz niklowany
- Materiał styku: Mosiądz, pozłacany
- Materiał sworznia: stal
- Materiał dyszy strumieniowej: kuty stop aluminium
- Materiał klawiatury: TPE-U
- Materiał połączenia śrubowego: Mosiądz, niklowany
- Materiał kątownika: stal nierdzewna
- Uwaga o materiałach: Zawiera substancje zawierające LABS
- Zgodny z RoHS
- Powtarzalność wartości przełączania FS: 0,6%
- Zezwolenie: RCM Mark
- c UL us - Listed (OL)
- Media robocze
Sprężone powietrze
- Typ
8023702
- Rodzaj produktu
Dysza podciśnieniowa
- Napięcie robocze
27.6 V/DC
- Materiał obudowy
odlew aluminiowy
PA
- Połączenie pneumatyczne
G 1/4
Tłumik
- Maksymalne ciśnienie robocze
8 bar
- Zakres temperatury roboczej
0 °C (min)
- Minimalna temperatura robocza
0 °C
- Pobór mocy
2.55 W
- Specyfikacja
Klasa odporności na korozję CRC: 2 - umiarkowane naprężenia korozyjne
- Numer katalogowy producenta
8023702
- Minimalne ciśnienie robocze
2 bar
- Maksymalne napięcie robocze
27.6 V/DC
- Minimalne napięcie robocze
20.4 V/DC
- Element uszczelniający
NBR
- Funkcje pneumatyczne
zamknięty
- Waga
415 g
- Temperatura nośnika (zakres)
0 do 50 °C
- Maksymalna temperatura medium
50 °C
- Minimalna temperatura medium
0 °C
- Płyn przeznaczony dla zaworu
sprężone powietrze
- Średnica nominalna
2 mm
- Właściwości pneumatyczne
złącze G 1/4
- Funkcja elementów przełączających
otwieranie
IP65
- Maksymalna temperatura otoczenia
+50 °C
- Minimalna temperatura otoczenia
0 °C
- Obsługa
NC
- UKCA
tak
Do pobrania
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2204833 FESTO Dysza podciśnieniowa OVEM-20-H-B-PO-CE N-2P 8023702 27.6 V/DC G 1/4, Tłumik Średnica nominalna 2 mm Materiał obudo
Opis
Uwagi
Wartość kv jest przepływem wody przez zawór, podana w litrach na minutę przy ciśnieniu około 1 bara i temperaturze wody w zakresie od 5 - 30 °C do. Na wartość qnn jest wymiar do gazów w litrach na minutę.
