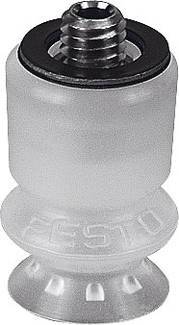

FESTO Przyssawka ESS-10-BS 189376 M4 Średnica nominalna 2 mm Materiał obudowy mosiądz (niklowany) Element uszczelniający
EAN:
Numer producenta
Numer produktu
Liczba
Suma (54,46 zł / Sztuka)
54,46 zł
66,99 zł
z VAT (klient indywidualny)
Cena netto
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Zawór
Dane techniczne
- Pozycja połączenia: powyżej
- Rodzaj mocowania: przez połączenie próżniowe
- Ciśnienie robocze: 0 ... 0,95 bara
- Medium robocze: powietrze atmosferyczne wg ISO 8573-1:2010 [7: -: -]
- Pozycja montażowa: dowolna
- Kolor: przezroczysty.
- Siła trzymania przy nominalnym ciśnieniu roboczym: 4,7 N
- Przyssawka z kompensacją wysokości: 4 mm
- Klasa odporności korozyjnej CRC: 1 - niskie naprężenie korozyjne
- Klasa spożywcza: patrz rozszerzone informacje o materiałach
- Min. Promień przedmiotu obrabianego R: 20 mm
- Nominalne ciśnienie robocze: -0,7 bar
- Średnica nominalna 2 mm
- Waga produktu: 1,8 g
- Siła boczna przy nominalnym ciśnieniu roboczym: 2,5 N
- Średnica przyssawki: 10 mm
- Kształt przyssawki: okrągły, 1,5-krotny mieszek
- Objętość smoczka: 0,38 cm3
- Twardość Shore'a: 50 +/- 5
- Temperatura otoczenia: -30 ... 180 °C
- Przyłącze próżniowe: M4
- Materiał kołka wkręcanego: mosiądz niklowany
- Materiałowa przyssawka: VMQ (silikon)
- Uwaga o materiałach: nie zawiera miedzi i PTFE
- Zawierają substancje zawierające PWIS
- Zgodny z RoHS
- Rozmieszczenie uchwytów na przyssawki: rozmiar 3
- Media robocze
powietrze atmosferyczne
- Typ
189376
- Rodzaj produktu
Przyssawka
- Materiał obudowy
mosiądz (niklowany)
- Połączenie pneumatyczne
M4
- Maksymalne ciśnienie robocze
0.95 bar
- Zakres temperatury roboczej
-30 °C (min)
- Minimalna temperatura robocza
-30 °C
- Specyfikacja
Klasa odporności korozyjnej CRC: 1 - niskie naprężenie korozyjne
- Numer katalogowy producenta
189376
- Minimalne ciśnienie robocze
0 bar
- Element uszczelniający
VMQ (Silikon)
- Waga
1.8 g
- Temperatura nośnika (zakres)
-30 do 180 °C
- Maksymalna temperatura medium
180 °C
- Minimalna temperatura medium
-30 °C
- Płyn przeznaczony dla zaworu
powietrze atmosferyczne
- Średnica nominalna
2 mm
- Maksymalna temperatura otoczenia
+180 °C
- Minimalna temperatura otoczenia
-30 °C
- UKCA
nie dotyczy
Do pobrania
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2203946 FESTO Przyssawka ESS-10-BS 189376 M4 Średnica nominalna 2 mm Materiał obudowy mosiądz (niklowany) Element uszczelniający
Opis
Uwagi
Wartość kv jest przepływem wody przez zawór, podana w litrach na minutę przy ciśnieniu około 1 bara i temperaturze wody w zakresie od 5 - 30 °C do. Na wartość qnn jest wymiar do gazów w litrach na minutę.
