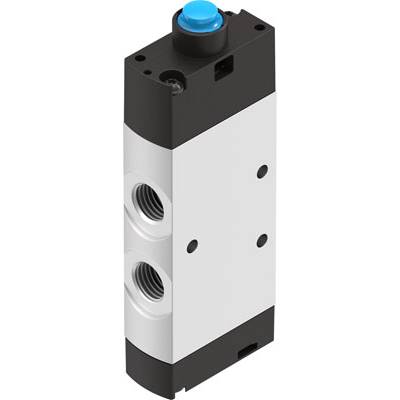

FESTO VMEF-SCZ-M52-E-G14 Zawór popychacza -0.95 do 10 bar 1 szt.
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (690,24 zł / Sztuka)
690,24 zł
849,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Przyłącze dodatkowego powietrza sterującego 12/14: M5
- Uwaga aplikacyjna: nie stosować jako ogranicznika mechanicznego
- Szerokość montażowa 20 mm
- Rodzaj mocowania: Z otworem przelotowym
- Rodzaj sterowania: Mechaniczny
- Siła napędowa: 14 N
- Ciśnienie robocze: -0,95 - 10 barów
- Ciśnienie robocze Mpa: -0,095 - 1 MPa
- Medium robocze: Sprężone powietrze zgodnie z ISO 8573-1: 2010 [7: -: -]
- Zasada uszczelnienia: Miękkie
- Pozycja montażowa: dowolna
- Uwaga dotycząca medium roboczego i sterującego: możliwa praca z olejem (wymagana do dalszej eksploatacji)
- Konstrukcja : prowadnica tłoka
- Klasa odporności na korozję CRC: 2 - umiarkowane naprężenia korozyjne
- Zgodność z LABS: VDMA24364-B1/B2-L
- Maksymalna częstotliwość przełączania: 3 Hz
- Temperatura medium: Od -10 do 60°C.
- Szerokość nominalna: 7 mm
- Normalny przepływ nominalny: 1200 l/min
- Przyłącze pneumatyczne 1: G1/4
- Przyłącze pneumatyczne 2: G1/4
- Przyłącze pneumatyczne 3: G1/4
- Przyłącze pneumatyczne 4: G1/4
- Przyłącze pneumatyczne 5: G1/4
- Waga produktu: 183 g
- Rodzaj resetowania: Sprężyna pneumatyczna
- Rodzaj sterowania: Wstępnie sterowany
- Ciśnienie sterowania: Od 36.25 do 145 psi
- Ciśnienie sterujące MPa: 0.25 - 1 MPa
- Zasilanie powietrzem sterującym: Zewnętrzne
- Kierunek przepływu: Odwracalny
- Pokrycie: pokrycie dodatnie
- Temperatura otoczenia: od -10 do 60 °C
- Funkcja zaworu: 5/2 monostabilny
- Materiał pokrywy: PA wzmocnione
- Materiał uszczelnienia: NBR
- Materiał obudowy: kuty stop aluminium, anodowany
- Uwaga o materiałach: Zgodne z RoHS
- Media robocze
Sprężone powietrze wg ISO 8573-1:2010 [7:-:-]
- Ciśnienie robocze (min.)
-0.95 bar
- Ciśnienie robocze (maks.)
10 bar
- Specyfikacja
Suwak tłokowy
- Zakres temperatury roboczej
-10 °C (min)
- Minimalna temperatura robocza
-10 °C
- Numer katalogowy producenta
8031323
- Wymiary
(Ø) 7 mm
- Połączenie pneumatyczne
G 1/4
- Maksymalne ciśnienie robocze
10 bar
- Minimalne ciśnienie robocze
-0.95 bar
- Zakres ciśnienia roboczego
-0.95 do 10 bar
- Medium transmisyjne
sprężone powietrze zgodnie z ISO 8573-1: 2010 [7: -: -]
- Sterowanie
trzpień
- Element uszczelniający
NBR
- Max. Natężenie przepływu
1200 l/min
- Funkcje pneumatyczne
5/2 monostabilny
- Materiał obudowy
kute aluminium
- Waga
183 g
- Maksymalna temperatura medium
+60 °C
- Minimalna temperatura medium
-10 °C
- Szerokość nominalna
7 mm
- Średnica nominalna
7 mm
- Szerokość produktu
20 mm
- Średnica produktu
7 mm
- Średnica rury
7 mm
- Maksymalna temperatura otoczenia
+60 °C
- Minimalna temperatura otoczenia
-10 °C
- Częstotliwość przełączania
3 Hz
- Rodzaj uruchomienia
Mechaniczny
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 2800442 FESTO VMEF-SCZ-M52-E-G14 Zawór popychacza -0.95 do 10 bar 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2800442 FESTO VMEF-SCZ-M52-E-G14 Zawór popychacza -0.95 do 10 bar 1 szt.
Opis
Zawór popychaczowy VMEF-SCZ-M52-E-G14 Funkcja zaworu=5/2 monostabilny, sposób uruchamiania=mechaniczny, szerokość=20mm, normalny przepływ nominalny=1200 l/min, ciśnienie robocze Mpa=-0,095 - 1 MPa
