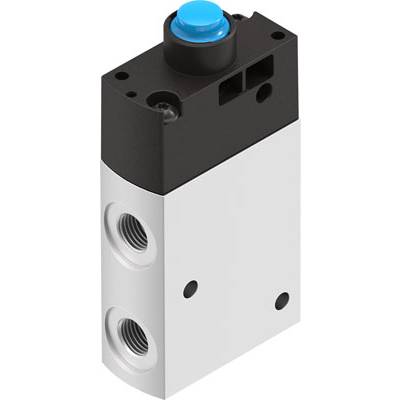

FESTO VMEF-STCZ-M32-M-G18 8031335, 1 szt.
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (300,00 zł / Sztuka)
300,00 zł
369,00 zł
z VAT (klient indywidualny)
Cena netto
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Przyłącze dodatkowego powietrza sterującego 12/14: M5
- Uwaga aplikacyjna: nie stosować jako ogranicznika mechanicznego
- Szerokość montażowa 20 mm
- Rodzaj mocowania: Z otworem przelotowym
- Rodzaj sterowania: Mechaniczny
- Siła napędowa: 14 N
- Ciśnienie robocze: -0,95 - 10 barów
- Ciśnienie robocze MPa: -0.095 - 1 MPa
- Medium robocze: Sprężone powietrze zgodnie z ISO 8573-1: 2010 [7: -: -]
- Zasada uszczelnienia: Miękkie
- Pozycja montażowa: dowolna
- Uwaga dotycząca medium roboczego i sterującego: możliwa praca z olejem (wymagana do dalszej eksploatacji)
- Konstrukcja: siedzisko płytowe
- Klasa odporności na korozję CRC: 2 - umiarkowane naprężenia korozyjne
- Zgodność z LABS: VDMA24364-B1/B2-L
- Maksymalna częstotliwość przełączania: 3 Hz
- Temperatura medium: Od -10 do 60°C.
- Szerokość nominalna: 5.6 mm
- Normalny przepływ nominalny: 750 l/min
- Przyłącze pneumatyczne 1: G1/8
- Przyłącze pneumatyczne 2: G1/8
- Przyłącze pneumatyczne 3: G1/8
- Waga produktu: 131 g
- Rodzaj resetowania: Sprężyna mechaniczna
- Rodzaj sterowania: Wstępnie sterowany
- Ciśnienie sterowania: Od 43.5 do 145 psi
- Ciśnienie sterujące MPa: 0.3 - 1 MPa
- Sterowanie dopływem powietrza: zewnętrzne
- Kierunek przepływu: Odwracalny
- Pokrycie: Pokrycie zerowe
- Temperatura otoczenia: od -10 do 60 °C
- Funkcja zaworu: 3/2 zamknięty, monostabilny
- Materiał pokrywy: PA wzmocnione
- Materiał uszczelnienia: NBR
- Materiał obudowy: kuty stop aluminium, anodowany
- Informacje o materiale: Zgodny z RoHS
- Media robocze
Sprężone powietrze wg ISO 8573-1:2010 [7:-:-]
- Ciśnienie robocze (min.)
-0.95 bar
- Ciśnienie robocze (maks.)
10 bar
- Specyfikacja
Talerz
- Zakres temperatury roboczej
-10 °C (min)
- Minimalna temperatura robocza
-10 °C
- Numer katalogowy producenta
8031335
- Połączenie pneumatyczne
G 1/8
- Maksymalne ciśnienie robocze
+10 bar
- Minimalne ciśnienie robocze
-0.95 bar
- Zakres ciśnienia roboczego
-0.95 do +10 bar
- Medium transmisyjne
sprężone powietrze zgodnie z ISO 8573-1: 2010 [7: -: -]
- Sterowanie
trzpień
- Element uszczelniający
NBR
- Max. Natężenie przepływu
N 750 l/min
- Funkcje pneumatyczne
3/2 zamknięty monostabilny
- Materiał obudowy
kute aluminium
- Waga
131 g
- Maksymalna temperatura medium
+60 °C
- Minimalna temperatura medium
-10 °C
- Szerokość nominalna
5.6 mm
- Średnica nominalna
5.6 mm
- Szerokość produktu
20 mm
- Maksymalna temperatura otoczenia
+60 °C
- Minimalna temperatura otoczenia
-10 °C
- Częstotliwość przełączania
3 Hz
- Rodzaj uruchomienia
Mechaniczny
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 2800449 FESTO VMEF-STCZ-M32-M-G18 8031335, 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2800449 FESTO VMEF-STCZ-M32-M-G18 8031335, 1 szt.
Opis
Zawór popychaczowy VMEF-STCZ-M32-M-G18 Funkcja zaworu = 3/2 zamknięty monostabilny, sposób uruchamiania = mechaniczny, szerokość = 20 mm, normalny przepływ nominalny = 750 l/min, ciśnienie robocze Mpa = -0,095 - 1 MPa
