Name: Finder 50.12.9.024.4000 Przekaźnik SMT 24 V/DC 8 A 2 zestyki przełączne 1 szt. paleta
Brand: Finder
SKU: 3209639
Availability: BackOrder

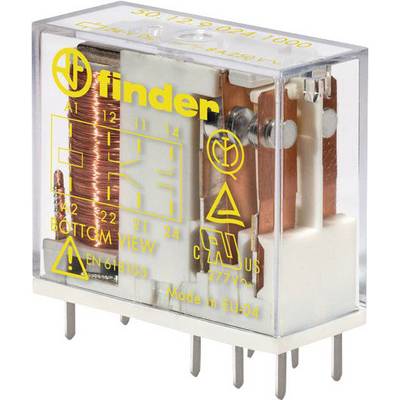

Przezroczyste przekaźniki z metalowymi pinami, z oznaczeniami 'Finder' i specyfikacją napięcia, ukazujące wewnętrzne cewki i styki.

Schemat elektryczny przedstawia dwa identyczne obwody, z których każdy posiada dwa przełączniki (12/14, 22/24) i kontakty (11/21) w określonej kolejności.

Element elektroniczny o wymiarach: szerokość 29 mm, wysokość 25 mm, głębokość 12,4 mm. Piny połączeniowe znajdują się od spodu.

Schemat elektrycznej wtyczki z rozmieszczeniem styków i wymiarami w milimetrach. Styki są oznaczone jako A1, A2, 12, 14, 22, 24.

1/4

Zdjęcie poglądowe

Opakowanie

paleta

Rodzaj produktu

Przekaźnik SMT

Napięcie znamionowe cewki

24 V/DC

Typ sterowania

monostabilny, 1 cewka

Rodzaj styku

2 zestyki przełączne

EAN:

Numer producenta

Numer produktu

Dostawa w śr. 16.12

Liczba

Sztuki

Min.: 50

Vielfache: 50

Suma (51,99 zł / Sztuka)

51,99 zł

42,27 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Przekaźniki bezpieczeństwa do PCB 8 A, seria 50

Dane techniczne

Opakowanie: paleta

Rodzaj produktu: Przekaźnik SMT

Model katalogowy producenta: 50.12.9.024.4000

Napięcie znamionowe cewki: 24 V/DC

Minimalne napięcie robocze: 18 V/DC

Maksymalne napięcie robocze: 28.8 V/DC

Typ sterowania: monostabilny, 1 cewka

Rezystancja cewki: 750 Ω

Rodzaj styku: 2 zestyki przełączne

Materiał styku: AgNi

Maksymalne napięcie przełączania: 400 V/AC

Maksymalne natężenie przełączania: 8 A

Maksymalna moc przełączania: 2000 VA

Prześwit odstępu cewki/styku: 8 mm

Połączenie komponentów: piny lutownicze

Minimalna temperatura: -40 °C

Maksymalna temperatura: +70 °C

Długość produktu: 29 mm

Szerokość produktu: 12.4 mm

Wysokość produktu: 25 mm

Wymiary: (D x S x W) 29 x 12.4 x 25 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

Do pobrania

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3209639 Finder 50.12.9.024.4000 Przekaźnik SMT 24 V/DC 8 A 2 zestyki przełączne 1 szt. paleta

Opis

Przekaźnik do PCB z wymuszonym prowadzeniem zestyków zgodnie z EN 50205: 2002 Typ B z 2 stykami przełączania (Dyrektywa EN50205 zarządza, że tylko styki 1 Z i 1 R (11-12 i 21-24 lub 21-22 i 11-14) mogą być użyte jako styki sprzężone mechanicznie.). Zwiększona separacja między sąsiadującymi zestykami. Cewka dla DC "Izolacja pomiędzy cewką a zestykami" zgodnie z VDE 0106, EN 50178, EN 50178, EN 60204 i EN 60335.

Uwagi

Wymuszone prowadzenie styków polega na tym, że styki (zestaw styków) są mechanicznie połączone w taki sposób, że możliwe jest jednoczesne ich zamknięcie i otwarcie. Podczas całego okresu pracy odległość między stykami powinna wynosić co najmniej 0,5 mm, nawet w pogorszonych warunkach pracy. Rodzaje materiałów zestyków: AgNi - dla obciążeń rezystancyjnych lub słabo indukcyjnych AgNiAu (twardo złocone) - w przypadku prądu kontaktowego < 20 mA. AgSnO2 (ogniwo srebrowo-cynkowe) - dla prądów włączeniowych do 100 A ( < 5 ms) np. dla ładunków świetlnych. Dopuszczenia: IMQ, TÜV, cRUus.
