Finder 55.33.9.024.0010 Przekaźnik uniwersalny miniaturowy

Elektromagnetyczne przekaźnik z przezroczystą obudową, pokazujący cewkę i styki. Stosowany jest w obwodach elektrycznych do przełączania.

Zdjęcie poglądowe

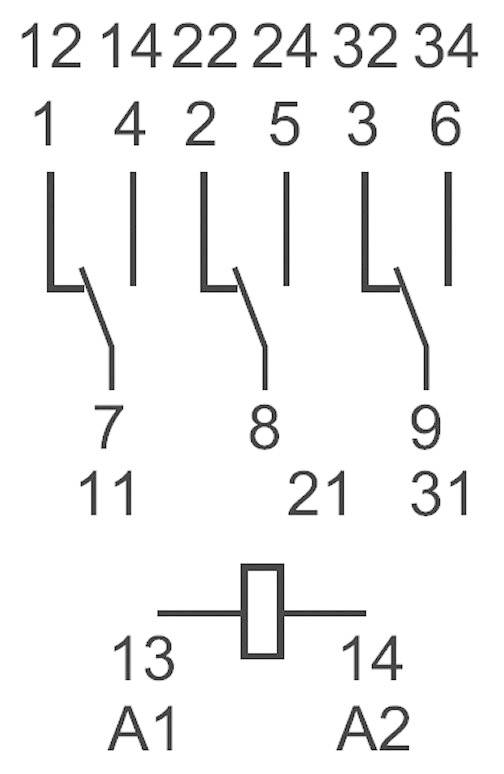

Schemat elektryczny z numerami i połączeniami: 12, 14, 22, 24, 32, 34; 1, 2, 5, 6; 7, 8, 9, 11, 21, 31; u dołu przyłącze 13 (A1), 14 (A2).

Rysunek techniczny elementu elektronicznego z wymiarami: wysokość 37,2 mm, szerokość 27,7 mm i głębokość 20,7 mm.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Przekaźnik THT

Napięcie znamionowe cewki

24 V/DC

Typ sterowania

monostabilny, 1 cewka

Rodzaj styku

3 zestyki przełączne

Maksymalne napięcie przełączania

400 V/AC

Karta katalogowa (PDF)

Szybka dostawa w wt. 22.09

225 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (31,21 zł / Sztuka)

31,21 zł

38,39 zł

z VAT (klient indywidualny)

Cena netto

Zgłoś wątpliwości prawne

Cechy produktu

Seria 55.33 - przekaźnik miniaturowy z 3 zestykami przełącznymi

Dane techniczne

Rodzaj produktu: Przekaźnik THT

Model katalogowy producenta: 55.33.9.024.0010

Napięcie znamionowe cewki: 24 V/DC

Minimalne napięcie robocze: 19.2 V/DC

Maksymalne napięcie robocze: 26.4 V/DC

Typ sterowania: monostabilny, 1 cewka

Rezystancja cewki: 600 Ω

Rodzaj styku: 3 zestyki przełączne

Materiał styku: AgNi

Maksymalne napięcie przełączania: 400 V/AC

Maksymalne natężenie przełączania: 10 A

Maksymalna moc przełączania: 2500 VA

Połączenie komponentów: końcówka płaska męska 2 mm

Cechy przekaźnika: blokowany przycisk do testowania

Minimalna temperatura: -40 °C

Maksymalna temperatura: +85 °C

Waga: 373.00

Kolor: wielobarwny

Długość produktu: 27.7 mm

Szerokość produktu: 20.7 mm

Wysokość produktu: 37.2 mm

Wymiary: (D x S x W) 27.7 x 20.7 x 37.2 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

Napięcie znamionowe: 24 V/DC

Moc przełączania: 10 A/250 V/AC

Natężenie przełączania: 10 A

Zakres(y) napięcia: 19.2 - 26.4 V

Typ: 55.33.9.024.0010

: 10 A

: 20.7

: 37.2 mm

: 27.7 mm

: 20 A

: FALSE

: Polarity free

: Mono stable

: FALSE

: Single contact

: FALSE

: Plug-in connection

: 24-24 V

: DC

: FALSE

: 19.2-26.4 V

: DC

: 0

: 0

: 3

UKCA: tak

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Połączenie komponentów

Maksymalne napięcie przełączania

Maksymalne natężenie przełączania

Rezystancja cewki

Opakowanie

Rodzaj styku

Napięcie znamionowe cewki

Finder 55.32.9.012.0040 Przekaźnik THT 12 V/DC 10 A 2 zestyki przełączne 10 szt. paleta

Numer produktu2177170

końcówka płaska męska 2 mm

400 V/AC

10 A

140 Ω

paleta

2 zestyki przełączne

12 V/DC

Finder 55.32.8.024.0040 Przekaźnik THT 24 V/AC 10 A 2 zestyki przełączne 10 szt. paleta

Numer produktu2177171

końcówka płaska męska 2 mm

400 V/AC

10 A

190 Ω

paleta

2 zestyki przełączne

24 V/AC

Finder 55.13.8.230.0000 Przekaźnik THT 55.13.8.230.0000, monostabilny, 1 cewka, 250 V/AC, 10 A, 1 szt.

Numer produktu2196630

250 V/AC

10 A

3 zestyki przełączne

230 V/AC

Finder 55.13.9.024.0000 Przekaźnik THT 24 V/DC 10 A 3 zestyki przełączne 1 szt.

Numer produktu2196631

250 V/AC

10 A

3 zestyki przełączne

24 V/DC

Finder 55.14.9.024.0000 Przekaźnik THT 55.14.9.024.0000, monostabilny, 1 cewka, 250 V/AC, 7 A, 1 szt.

Numer produktu2196632

do PCB

250 V/AC

7 A

sztuka

4 zestyki przełączne

24 V/DC

Finder 55.32.9.024.0090 Przekaźnik THT 24 V/DC 10 A 2 zestyki przełączne 1 szt.

Numer produktu2196633

złącze wtykowe

250 V/AC

10 A

2 zestyki przełączne

24 V/DC

Finder 55.32.9.024.5040 Przekaźnik THT 24 V/DC 10 A 2 zestyki przełączne 1 szt.

Numer produktu2196634

złącze wtykowe

250 V/AC

10 A

2 zestyki przełączne

24 V/DC

Finder 55.13.8.230.0000-10 Przekaźnik THT 55.13.8.230.0000, monostabilny, 1 cewka, 250 V/AC, 10 A, 10 szt.

Numer produktu2196950

250 V/AC

10 A

paleta

3 zestyki przełączne

230 V/AC

Finder 55.13.9.024.0000 Przekaźnik THT 24 V/DC 10 A 3 zestyki przełączne 10 szt. paleta

Numer produktu2196951

250 V/AC

10 A

paleta

3 zestyki przełączne

24 V/DC

Finder 55.14.9.024.0000 Przekaźnik THT 24 V/DC 7 A 4 zestyki przełączne 10 szt. paleta

Numer produktu2196952

250 V/AC

7 A

paleta

4 zestyki przełączne

24 V/DC

Do pobrania

Karta katalogowa

Karta katalogowa 502896 Finder 55.33.9.024.0010 Przekaźnik uniwersalny miniaturowy

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 502896 Finder 55.33.9.024.0010 Przekaźnik uniwersalny miniaturowy

Certyfikat

Certyfikat 502896 Finder 55.33.9.024.0010 Przekaźnik uniwersalny miniaturowy

Opis

Finder 55.33.9.024.0010 |

Charakterystyka

Przycisk kontrolny

Uwagi

Produkt kierowany jest dla Przedsiębiorców
