Finder 55.34.9.012.0040 Przekaźnik uniwersalny miniaturowy

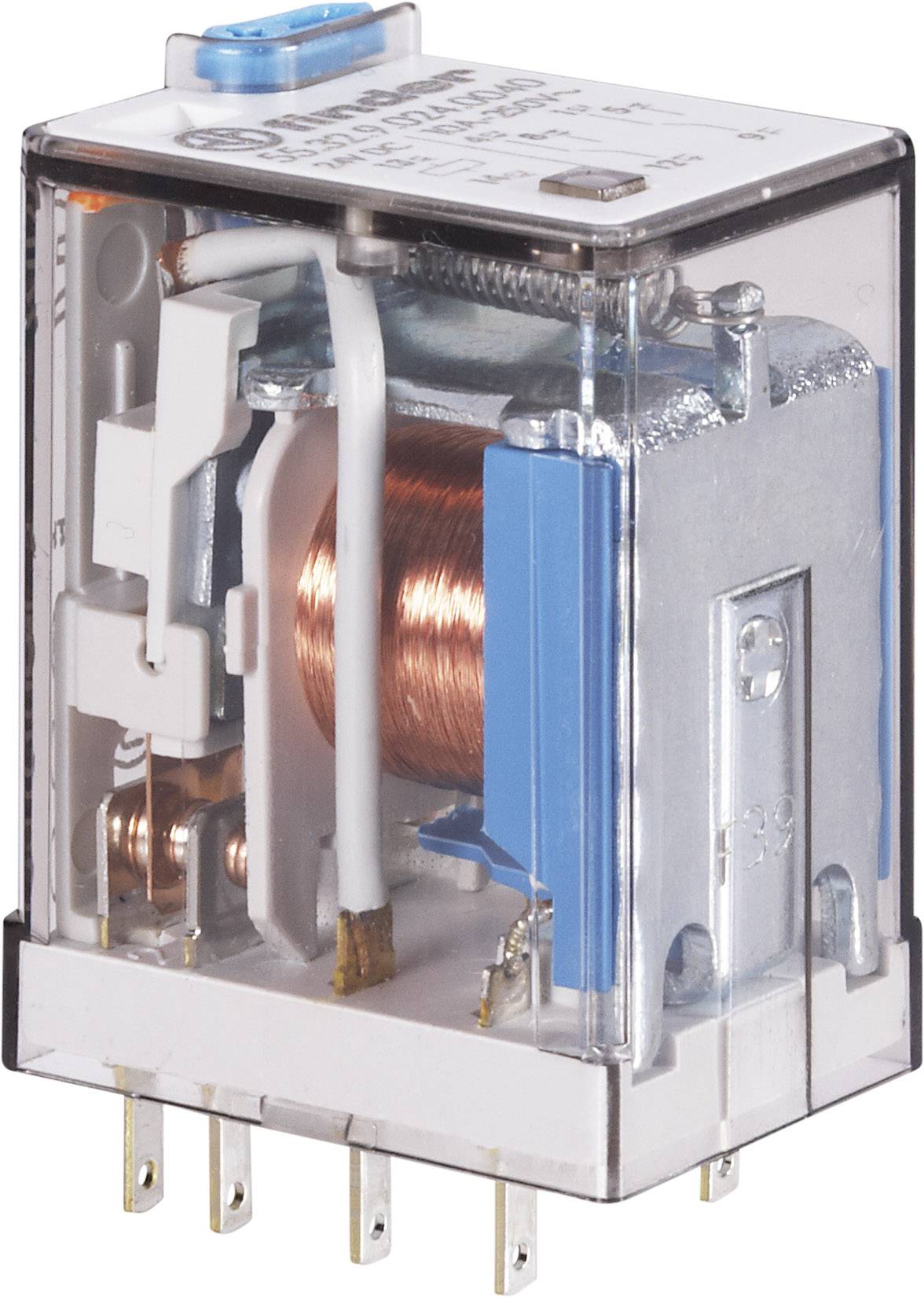

Elektromagnetyczne przekaźnik z przezroczystą obudową, pokazujący cewkę i styki. Stosowany jest w obwodach elektrycznych do przełączania.

Zdjęcie poglądowe

Schemat elektryczny z 8 przełącznikami, ponumerowanymi od 1 do 8, połączonymi z liczbami 9-14, A1 i A2. Przedstawia połączenia elektryczne.

Rysunek techniczny elementu elektronicznego z wymiarami: wysokość 37,2 mm, szerokość 27,7 mm i głębokość 20,7 mm.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Przekaźnik THT

Napięcie znamionowe cewki

12 V/DC

Typ sterowania

monostabilny, 1 cewka

Rodzaj styku

4 zestyki przełączne

Maksymalne napięcie przełączania

250 V/AC

Karta katalogowa (PDF)

Szybka dostawa w wt. 22.09

343 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (47,96 zł / Sztuka)

47,96 zł

58,99 zł

z VAT (klient indywidualny)

Cena netto

14 dni na zwrot w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Przekaźnik 12 V DC serii 55.34

Dodatkowe informacje:

Dane techniczne

Rodzaj produktu: Przekaźnik THT

Model katalogowy producenta: 55.34.9.012.0040

Napięcie znamionowe cewki: 12 V/DC

Minimalne napięcie robocze: 9.6 V/DC

Maksymalne napięcie robocze: 13.2 V/DC

Typ sterowania: monostabilny, 1 cewka

Rezystancja cewki: 140 Ω

Rodzaj styku: 4 zestyki przełączne

Materiał styku: AgNi

Maksymalne napięcie przełączania: 250 V/AC

Maksymalne natężenie przełączania: 7 A

Maksymalna moc przełączania: 1750 VA

Połączenie komponentów: końcówka płaska męska 2 mm

Cechy przekaźnika: blokowany przycisk do testowania
wskaźnik mechaniczny

Minimalna temperatura: -40 °C

Maksymalna temperatura: +85 °C

Długość produktu: 27.7 mm

Szerokość produktu: 20.7 mm

Wysokość produktu: 37.2 mm

Wymiary: (D x S x W) 27.7 x 20.7 x 37.2 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

Napięcie znamionowe: 12 V

Typ: 55.34.9.012.0040

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Połączenie komponentów

Maksymalne napięcie przełączania

Maksymalne natężenie przełączania

Rezystancja cewki

Opakowanie

Rodzaj styku

Napięcie znamionowe cewki

Finder 55.32.9.012.0040 Przekaźnik THT 12 V/DC 10 A 2 zestyki przełączne 10 szt. paleta

Numer produktu2177170

końcówka płaska męska 2 mm

400 V/AC

10 A

140 Ω

paleta

2 zestyki przełączne

12 V/DC

Finder 55.32.8.024.0040 Przekaźnik THT 24 V/AC 10 A 2 zestyki przełączne 10 szt. paleta

Numer produktu2177171

końcówka płaska męska 2 mm

400 V/AC

10 A

190 Ω

paleta

2 zestyki przełączne

24 V/AC

Finder 55.13.8.230.0000 Przekaźnik THT 55.13.8.230.0000, monostabilny, 1 cewka, 250 V/AC, 10 A, 1 szt.

Numer produktu2196630

250 V/AC

10 A

3 zestyki przełączne

230 V/AC

Finder 55.13.9.024.0000 Przekaźnik THT 24 V/DC 10 A 3 zestyki przełączne 1 szt.

Numer produktu2196631

250 V/AC

10 A

3 zestyki przełączne

24 V/DC

Finder 55.14.9.024.0000 Przekaźnik THT 55.14.9.024.0000, monostabilny, 1 cewka, 250 V/AC, 7 A, 1 szt.

Numer produktu2196632

do PCB

250 V/AC

7 A

sztuka

4 zestyki przełączne

24 V/DC

Finder 55.32.9.024.0090 Przekaźnik THT 24 V/DC 10 A 2 zestyki przełączne 1 szt.

Numer produktu2196633

złącze wtykowe

250 V/AC

10 A

2 zestyki przełączne

24 V/DC

Finder 55.32.9.024.5040 Przekaźnik THT 24 V/DC 10 A 2 zestyki przełączne 1 szt.

Numer produktu2196634

złącze wtykowe

250 V/AC

10 A

2 zestyki przełączne

24 V/DC

Finder 55.13.8.230.0000-10 Przekaźnik THT 55.13.8.230.0000, monostabilny, 1 cewka, 250 V/AC, 10 A, 10 szt.

Numer produktu2196950

250 V/AC

10 A

paleta

3 zestyki przełączne

230 V/AC

Finder 55.13.9.024.0000 Przekaźnik THT 24 V/DC 10 A 3 zestyki przełączne 10 szt. paleta

Numer produktu2196951

250 V/AC

10 A

paleta

3 zestyki przełączne

24 V/DC

Finder 55.14.9.024.0000 Przekaźnik THT 24 V/DC 7 A 4 zestyki przełączne 10 szt. paleta

Numer produktu2196952

250 V/AC

7 A

paleta

4 zestyki przełączne

24 V/DC

Do pobrania

Karta katalogowa

Karta katalogowa 502923 Finder 55.34.9.012.0040 Przekaźnik uniwersalny miniaturowy

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 502923 Finder 55.34.9.012.0040 Przekaźnik uniwersalny miniaturowy

Certyfikat

Certyfikat 502923 Finder 55.34.9.012.0040 Przekaźnik uniwersalny miniaturowy

Opis

Finder 55.34.9.012.0040 |

Uwagi

Produkt kierowany jest dla Przedsiębiorców
