Name: Fischer 504533 FNA II 30x17/13 Podkładka dystansowa 1000 szt.
Brand: Fischer
SKU: 2699278
Availability: BackOrder

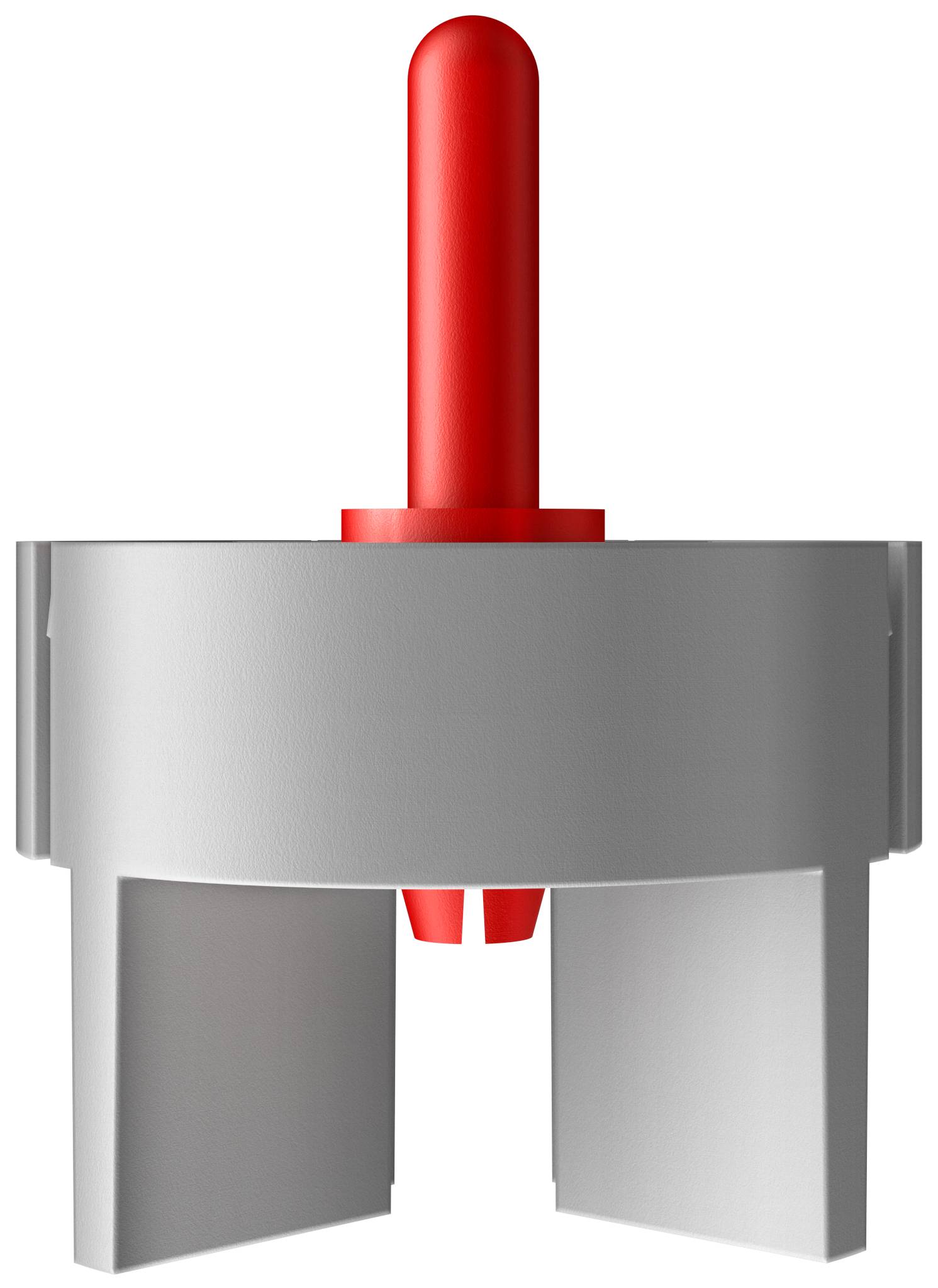

Metalowy cylindryczny nóż do wycinania z czerwoną rączką i podzielonymi ostrzami u dołu, widok z przodu na białym tle.

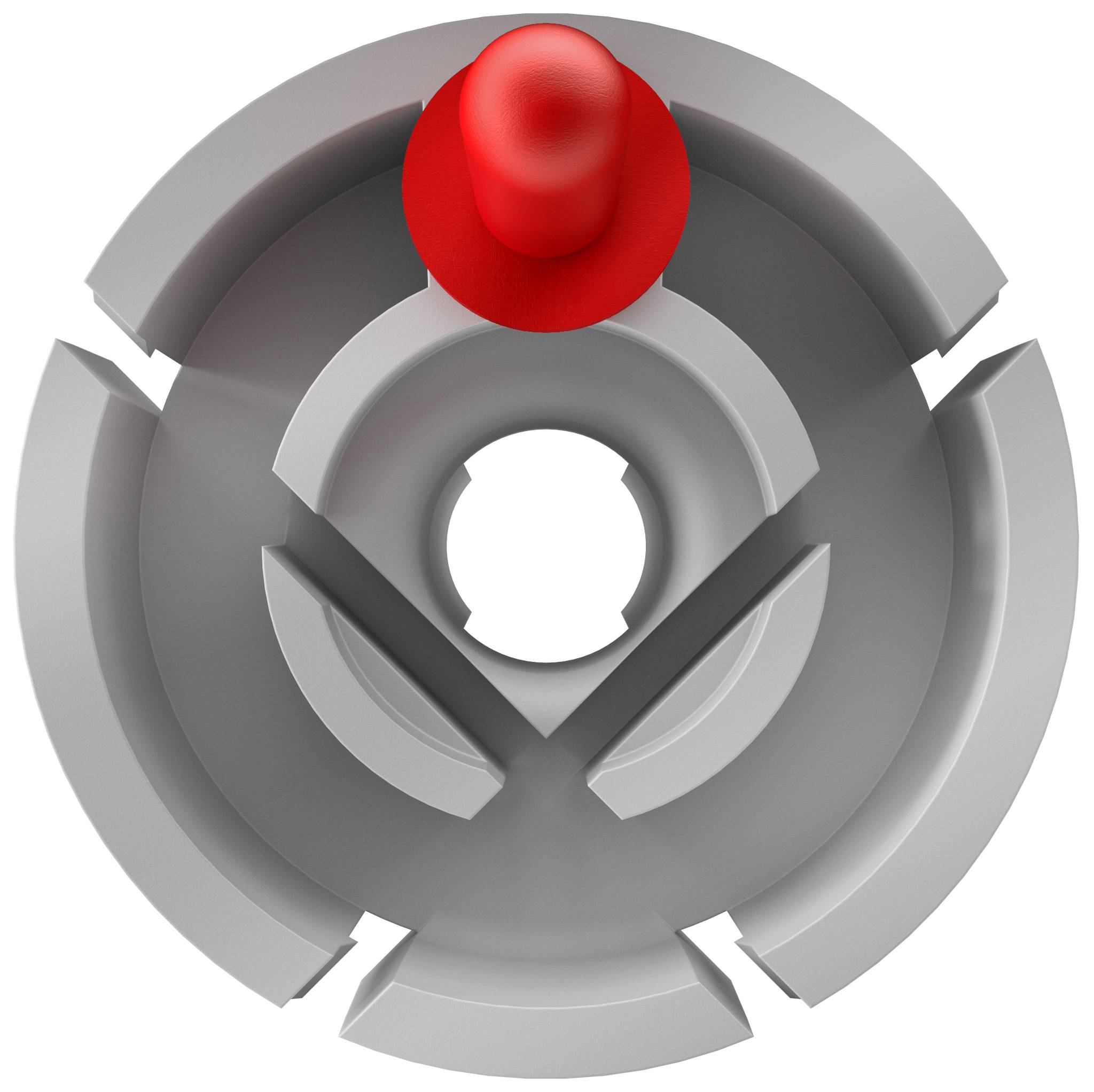

Fischer 504533 FNA II 30x17/13 Podkładka dystansowa 1000 szt.-1

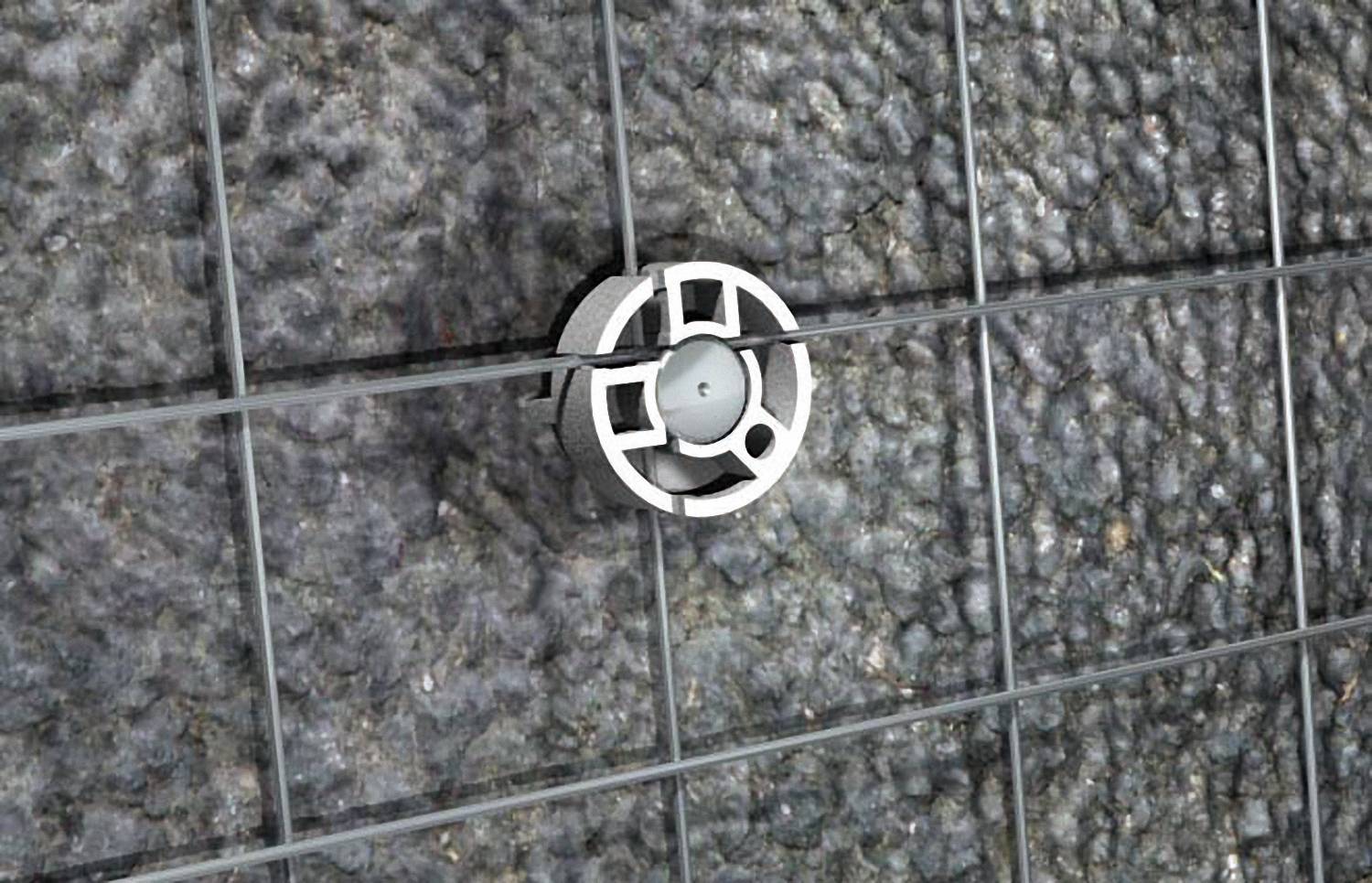

Fischer 504533 FNA II 30x17/13 Podkładka dystansowa 1000 szt.-2

1/3

Dostawa w śr. 28.10

3 Sztuki

Liczba (Rozmiar opakowania 1000 szt.)

Sztuki

Suma (3619,00 zł / Sztuka)

3619,00 zł

2942,28 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

Dostępnych jest tylko 3 zestaw/y

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Fischer dystans FNA II 30x17/13

Ekonomiczne rozwiązanie pasywnej ochrony przeciwpożarowej
Niska głębokość zakotwienia skraca czas wiercenia
Dostępne dla różnych rozmiarów drutu i grubości warstw
Możliwość optycznej kontroli grubości zaprawy

Dane techniczne

Drut o średnicy Ø: 1,5 mm
Nadaje się do: FNA II 6/15
Wysokość A: 17mm
Wysokość B: 15mm
Wysokość C: 13mm

Średnica produktu: 1.5 mm

Rodzaj produktu: Podkładka dystansowa

Materiał: poliamid

Wymiary: (Ø x W) 1.5 mm x 17 mm

Pasuje do materiału: Beton

Zawartość: 1000 szt.

Specyfikacja materiału: wzmacniany włóknem szklanym

Wysokość produktu: 17 mm

Do pobrania

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2699278 Fischer 504533 FNA II 30x17/13 Podkładka dystansowa 1000 szt.

Opis

Podkładka dystansowa fischer FNA II to ekonomiczne rozwiązanie do pasywnej ochrony przeciwpożarowej konstrukcji betonowych. Przekładka umożliwia zamocowanie siatki zbrojeniowej do aplikacji natryskowej zaprawy ogniochronnej na ścianach betonowych w tunelach. Przekładka zapewnia maksymalne bezpieczeństwo w pasywnej ochronie przeciwpożarowej dzięki stałej odległości między matami zbrojeniowymi a podłożem. Dodatkowa szpilka znakująca umożliwia optyczną kontrolę grubości warstwy.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
