Fischer 511093 PM C 28-34 AL Mittelklemme

Uchwyt hakowy do mocowania jednostronnego profili konstrukcyjnych, ze śrubą i sprężyną, w kolorze szarym.

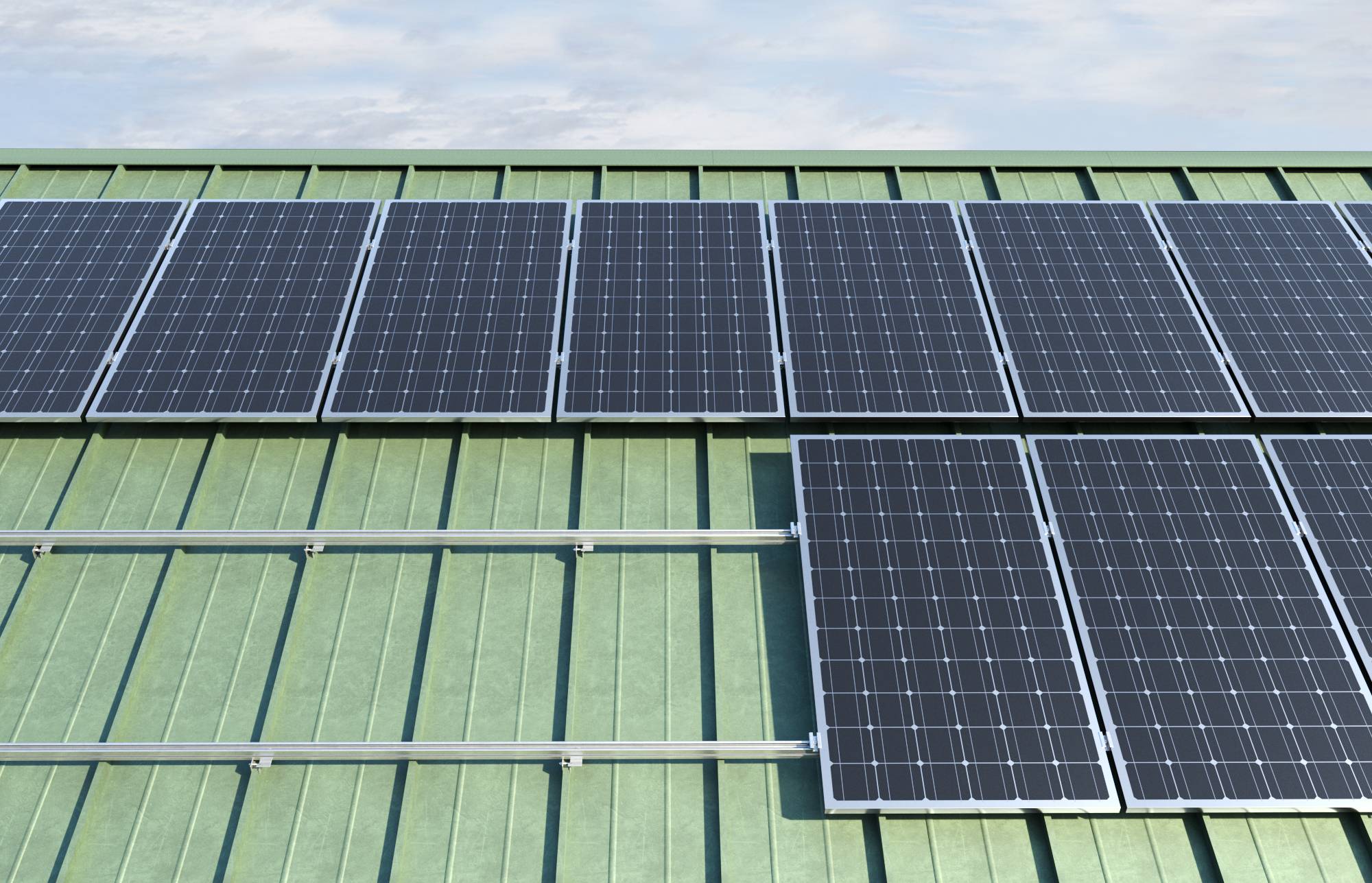

Moduły słoneczne na zielonym dachu pod niebieskim niebem.

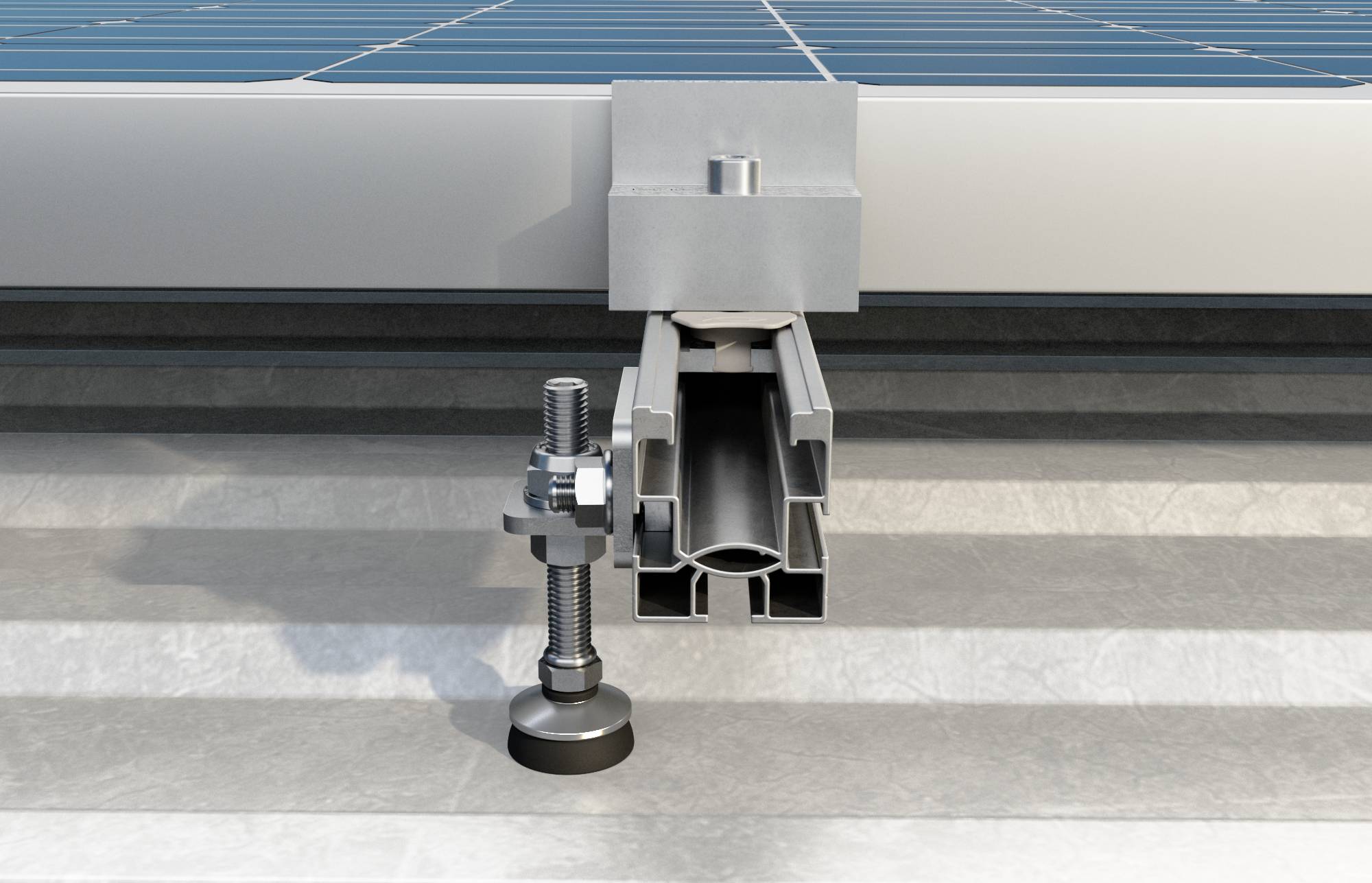

Zbliżenie wspornika mocowania paneli słonecznych z widocznymi śrubami. Śruby i szyna zamontowane na metalowej płycie dachowej.

1/3

10 Sztuki

Ilość (zestaw/y)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba (Rozmiar opakowania 10 szt.)

Sztuki

Suma (121,14 zł / Sztuka)

zł

149,00 zł

z VAT (klient indywidualny)

Dostępnych jest tylko 10 zestaw/y

Zgłoś wątpliwości prawne

Cechy produktu

Środkowy zacisk fischer z przodu. Aluminium PM C 28-34

Zmontowana fabrycznie
Nakrętka młotkowa z klipsem do szybkiego włożenia w szynę
Zintegrowana sprężyna ułatwiająca pozycjonowanie panelu fotowoltaicznego
Zacisk i nakrętka wykonane z aluminium AW 6060 T66, śruba ze stali nierdzewnej A2-70, obejma z PA 6
Włóż dolną część zacisku centralnego PM C w górny rowek szyny
Obróć wstępnie zmontowany środkowy zacisk PM C o 90° w kierunku zgodnym z ruchem wskazówek zegara
Zamocować moduł fotowoltaiczny momentem dokręcania ok. 10 Nm na śrubie z łbem sześciokątnym (TCEI)
Odpowiedni do:
Systemy dachów skośnych z hakami
Systemy dachowe z blachy trapezowej
Systemy dachowe z blachy falistej
Konstrukcje specjalne
Z:
Światło słoneczne
SolarMid
Dach z blachy SolarMetal
Dach SolarPłaski z blachy

Dane techniczne

Moment dokręcenia: 10 Nm
Grubość modułu: 28 - 34 mm
Rozmiar klucza (sześciokąt wewnętrzny): 6 mm
Długość śruby: 35mm

Rodzaj produktu: Mittelklemme

Waga: 70 g

Do pobrania

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3028781 Fischer 511093 PM C 28-34 AL Mittelklemme

Opis

PM C to wstępnie zmontowany zacisk środkowy do modułów fotowoltaicznych z ramą aluminiową. Zacisk PM C jest dostępny w różnych wariantach w zależności od grubości panelu fotowoltaicznego. Zacisk posiada nakrętkę młotkową ze specjalną klatką z tworzywa sztucznego ułatwiającą pozycjonowanie nakrętki w centralnym rowku szyny. Sprężyna utrzymuje zacisk podniesiony do momentu dokręcenia, aby ułatwić ustawienie panelu fotowoltaicznego. Dzięki sprężynie wstępnie zmontowany zacisk środkowy PM C pozostaje podniesiony podczas faz dokręcania, a dzięki elementowi z tworzywa sztucznego pozostaje na swoim miejscu bez poślizgu. Zaciski nie wymagają żadnych dodatkowych elementów typu wkręty, uszczelki czy wkręty.

Opis tego produktu został przetłumaczony automatycznie.
