Fischer 522676 MW AUF A2 Wspornik kątowy

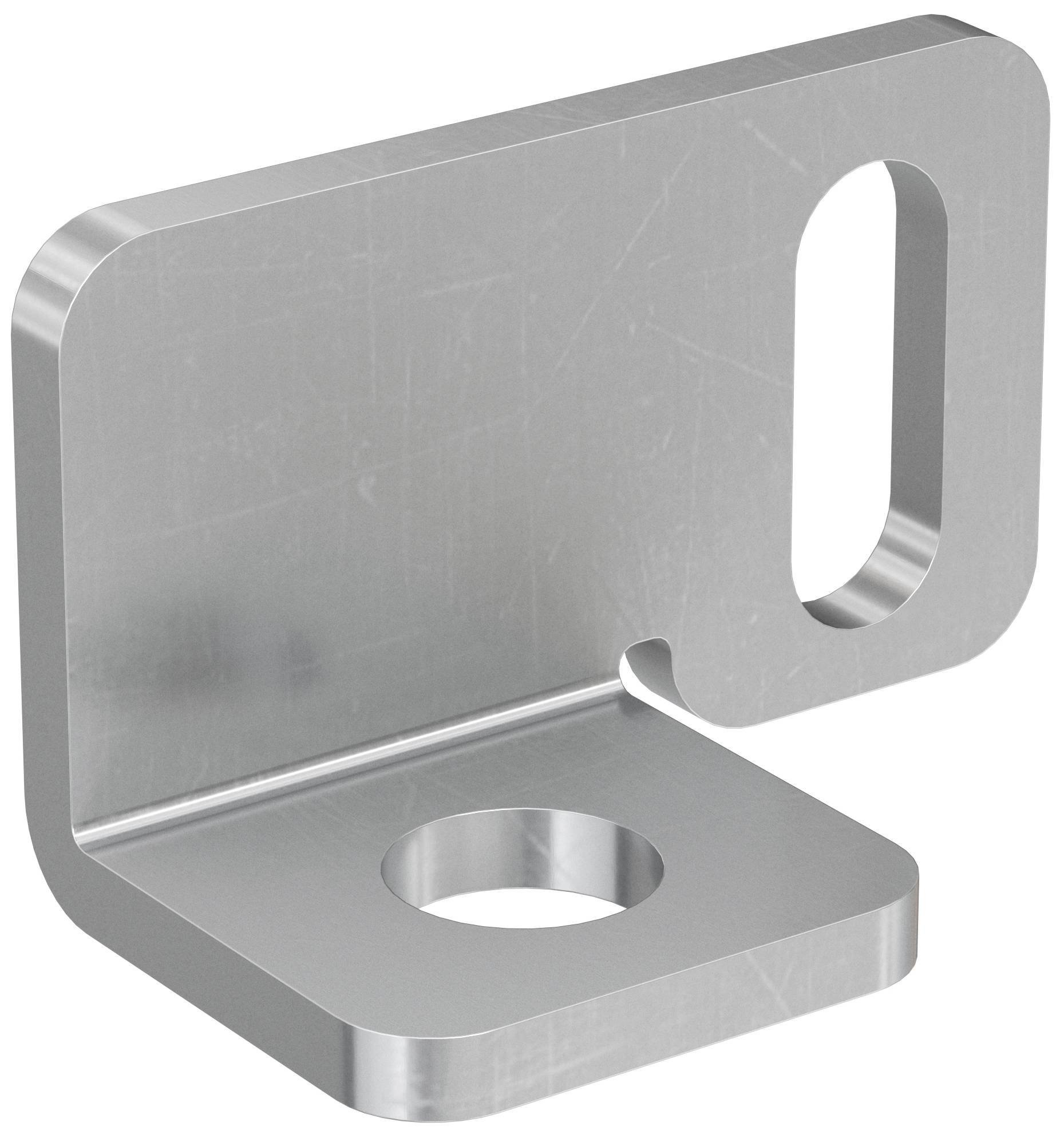

Prostokątny, metalowy element mocujący z dwoma otworami o różnych rozmiarach, odpowiedni do montażu lub zamocowania.

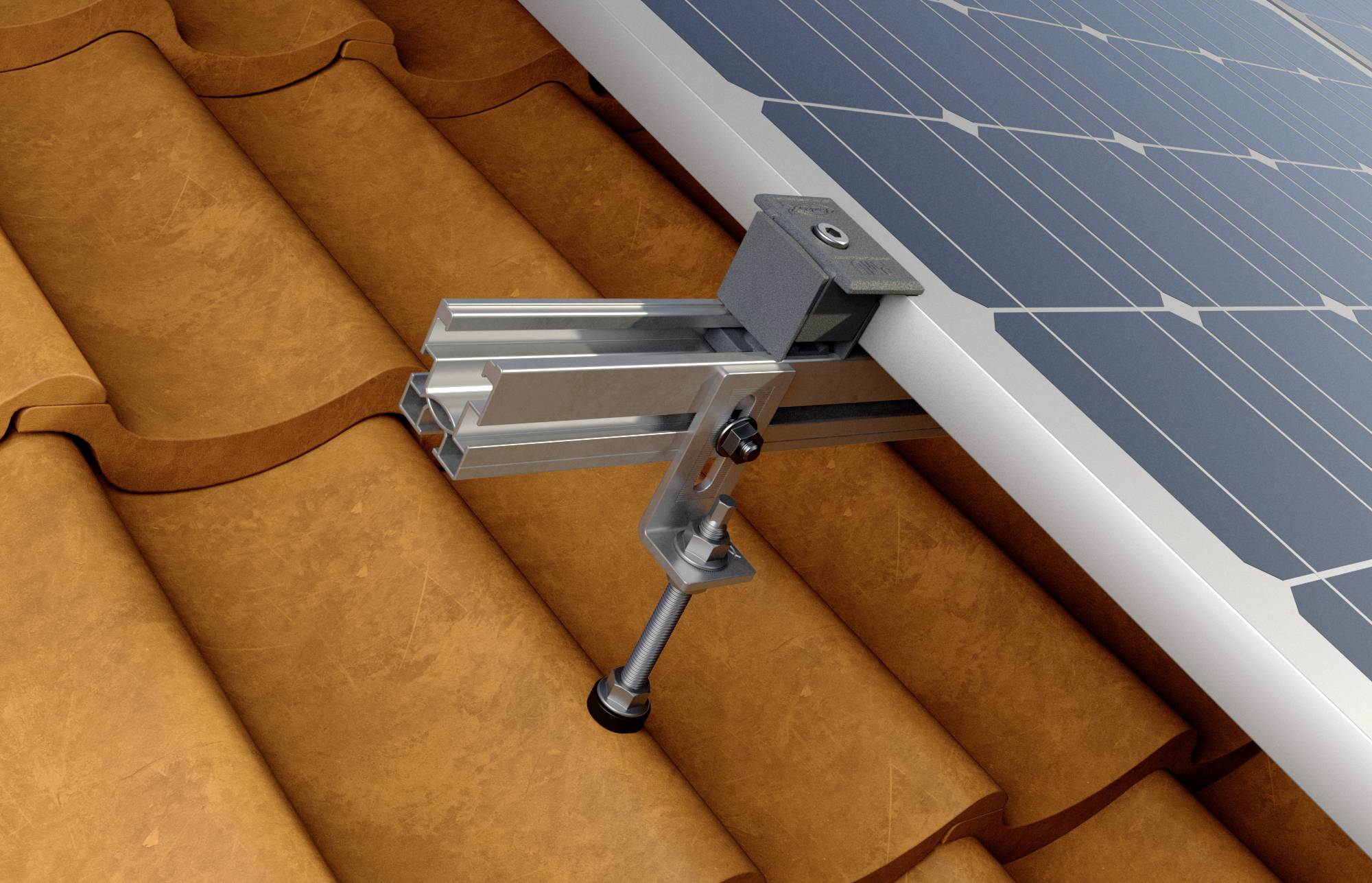

Moduł solarny zamontowany na dachu dachówkowym; zbliżenie mocowania.

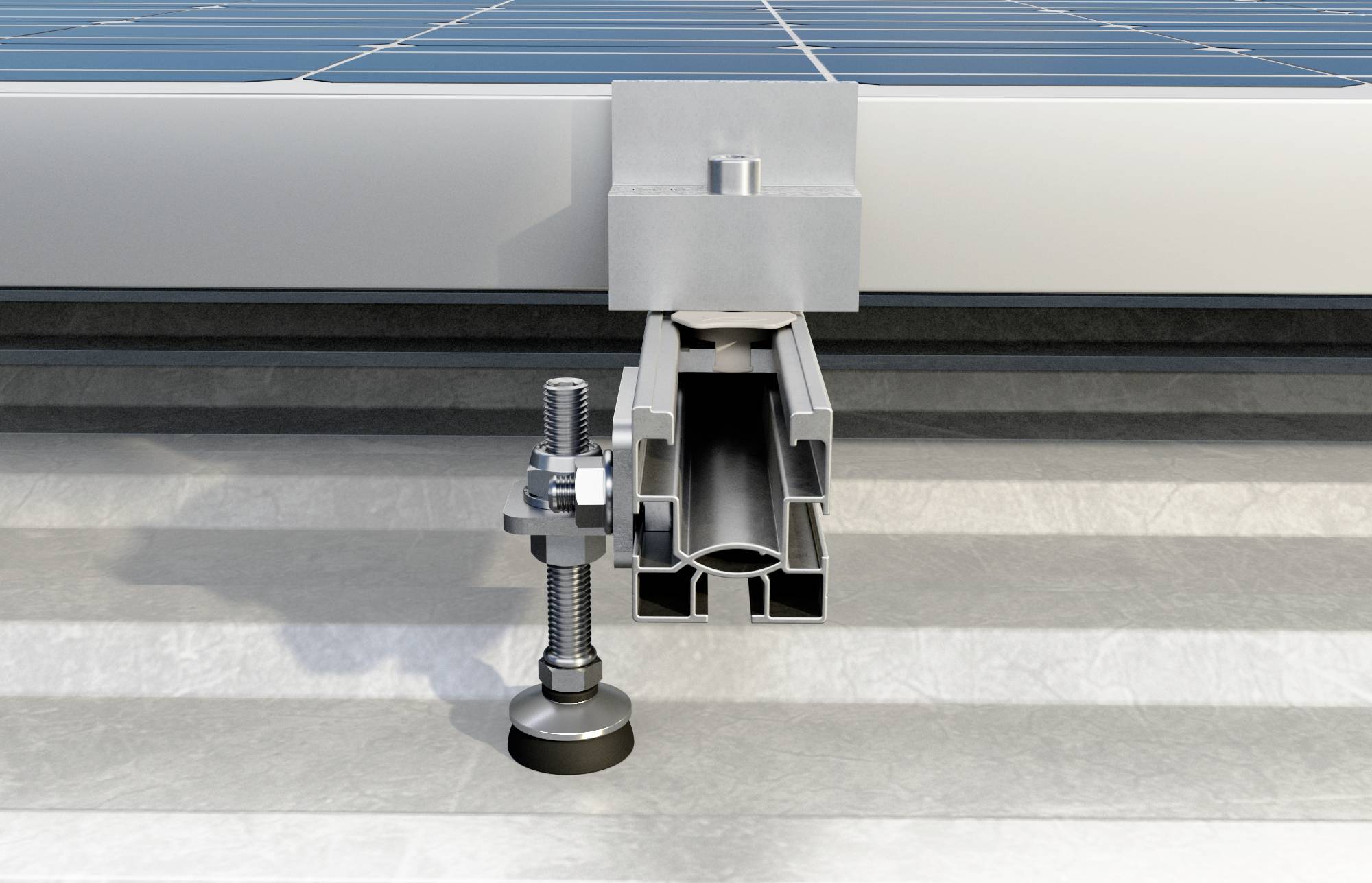

Konstrukcja metalowa zamocowana śrubą. Na tle widoczna jest część modułu solarnego.

1/3

2 Sztuki

Liczba (Rozmiar opakowania 10 szt.)

Sztuki

Suma (218,70 zł / Sztuka)

zł

269,00 zł

z VAT (klient indywidualny)

tylko 40,64 zł

Dostępnych jest tylko 2 zestaw/y

Zgłoś wątpliwości prawne

Cechy produktu

wspornik kątowy fischer MW ON A2 stal nierdzewna A2

Wspornik do łączenia szyn solarnych za pomocą śrub wieszakowych STSI lub STSR lub do łączenia dwóch nakładających się szyn solarnych skrzyżowanych pod kątem 90°
Podłużny otwór w przekroju pionowym
Wersja z krótkim otworem
Stal nierdzewna A2
Połączenie za pomocą śrub wieszakowych STRS lub STSI:
Włóż wspornik łączący MW pomiędzy dwie nakrętki śruby wieszakowej STSR/STSI i dokręć
Połączyć szynę solarną ze wspornikiem MW poprzez otwór podłużny za pomocą śruby SKS M 8 i nakrętki kołnierzowej MU FM 8
Za pomocą dwóch nakrętek śruby wieszakowej STSR/STSI wyreguluj położenie wspornika łączącego MW
Połączenie dwóch szyn solarnych:
Połącz kątownik MW z dolną szyną solarną za pomocą nakrętki młotkowej FCN AL i śruby SKS M 8
Przymocuj górną szynę solarną do kątownika poprzez otwór podłużny za pomocą śruby SKS M 8 i nakrętki kołnierzowej MU FM 8
Odpowiedni do:
Systemy dachowe z płyt falistych
Do połączenia z:
Szyna SolarLight
Szyna SolarFish
Szyna SolarMid

Dane techniczne

Wymiary: 9 x 23,5 mm
Średnica otworu: 12,5 mm
Grubość: 4 mm

Rodzaj produktu: Wspornik kątowy

Waga: 65 g

Do pobrania

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3028794 Fischer 522676 MW AUF A2 Wspornik kątowy

Opis

MW ON A2 to kątownik wykonany ze stali nierdzewnej A2 przeznaczony do łączenia śrub wieszakowych z szynami solarnymi lub do łączenia dwóch zachodzących na siebie szyn solarnych skrzyżowanych pod kątem 90°. Szczelina w części pionowej umożliwia regulację wysokości szyny solarnej. Szybki montaż przez dolny otwór i szybka regulacja poprzez długi otwór z boku. Połączenia z szyną posiadają antypoślizgowe radełkowania zapewniające bezpieczne mocowanie.

Opis tego produktu został przetłumaczony automatycznie.
