Fischer 571219 PM F 35 AL Zacisk końcowy

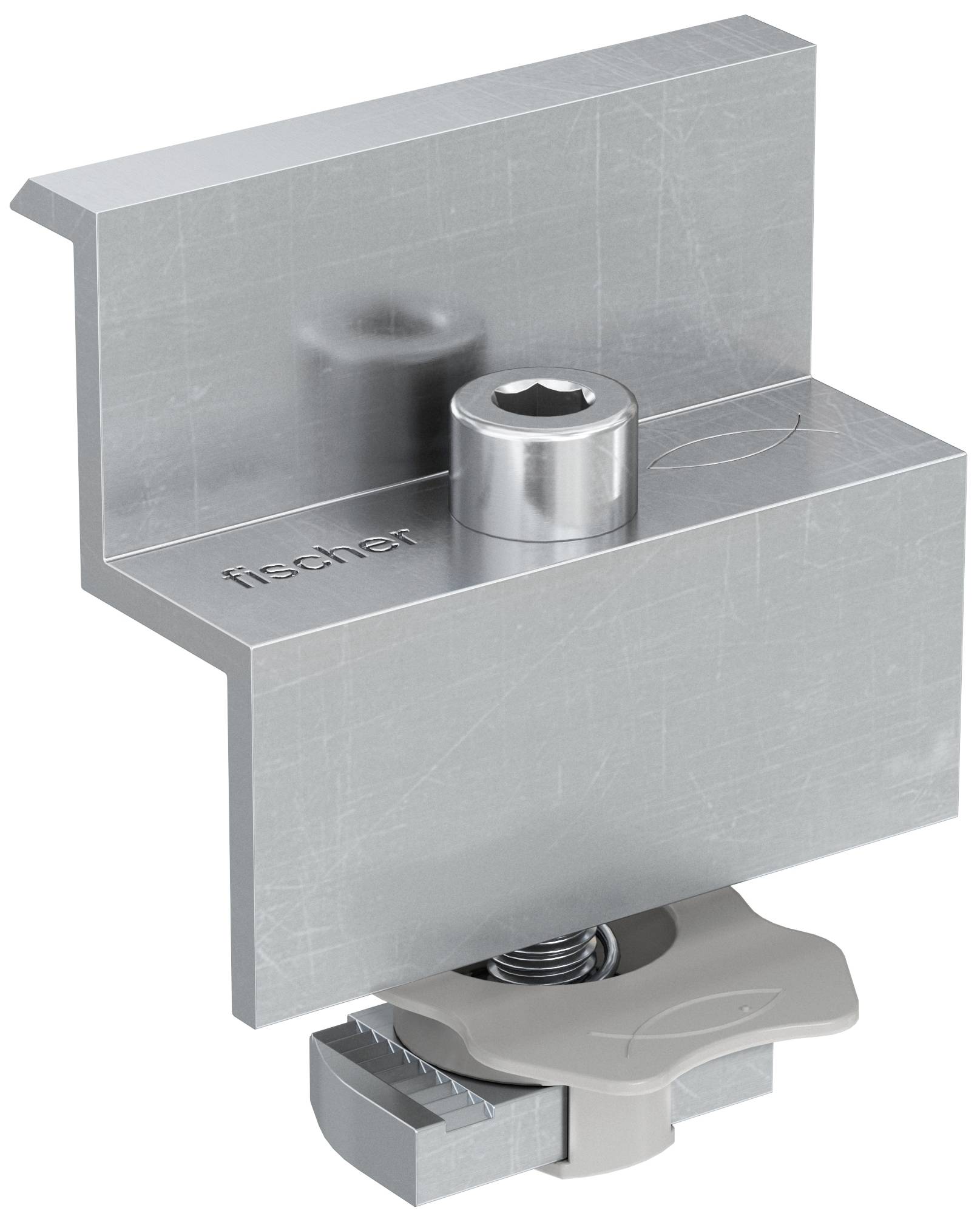

Metalowy uchwyt ze śrubą i elementem mocującym firmy Fischer, stosowany do pewnego zamocowania w systemach montażowych.

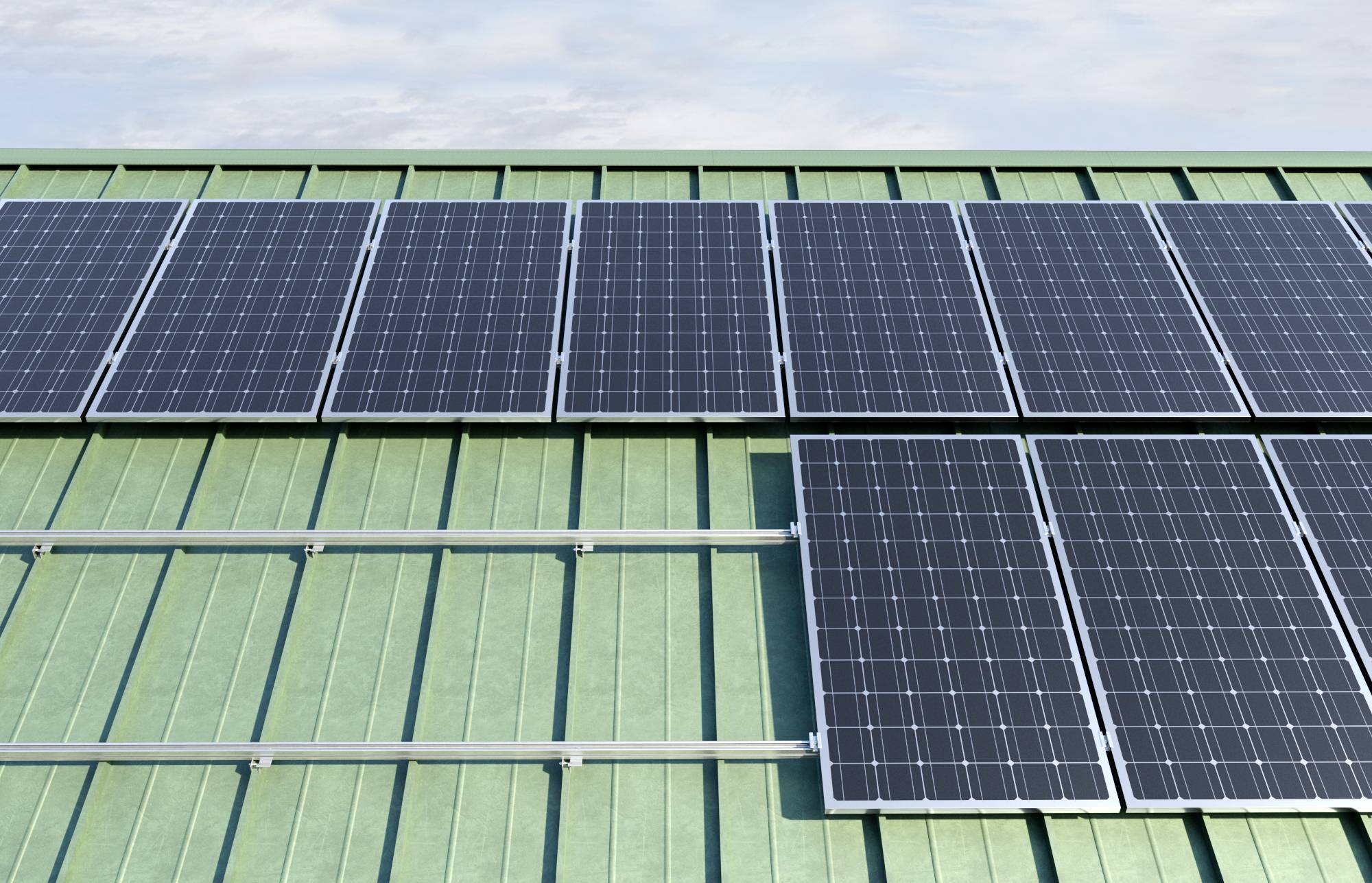

Instalacja solarna na zielonym dachu metalowym z niebieskim niebem w tle.

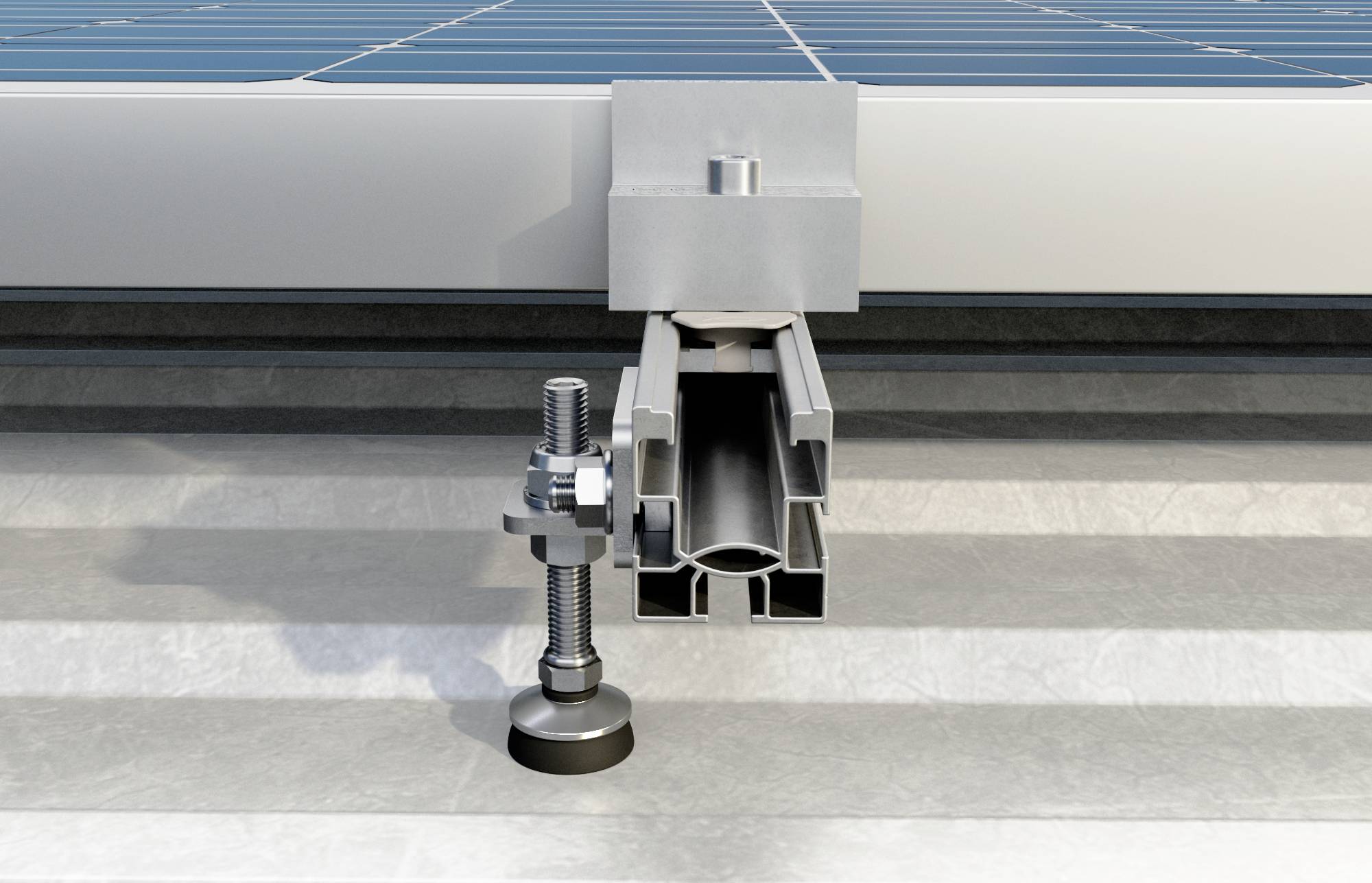

Zbliżenie mocowania paneli słonecznych na dachu, ukazujące elementy mocujące i system szyn stabilizujących.

1/3

30 Sztuki

Liczba (Rozmiar opakowania 10 szt.)

Sztuki

Suma (88,62 zł / Sztuka)

121,14 zł

-27 %

zł

109,00 zł

z VAT (klient indywidualny)

Zgłoś wątpliwości prawne

Cechy produktu

Zacisk końcowy fischer wstępnie zmontowany PM F 35 AL

Zmontowana fabrycznie
Nakrętka młotkowa z klipsem do szybkiego włożenia w szynę
Zintegrowana sprężyna ułatwiająca pozycjonowanie panelu fotowoltaicznego
Zacisk i nakrętka wykonane z aluminium AW 6060 T66, śruba ze stali nierdzewnej A2-70, obejma z PA 6
Włóż dolną część zacisków końcowych PM F w górny rowek szyny
Obróć wstępnie zmontowane zaciski końcowe PM F o 90° w prawo
Przymocuj moduł fotowoltaiczny do śruby z łbem sześciokątnym (TCEI) z momentem dokręcania ok. 10 Nm
Odpowiedni do:
Systemy dachów skośnych z hakami
Systemy dachowe z blachy trapezowej
Systemy dachowe z blachy falistej
Specjalne systemy konstrukcyjne
Z:
Światło słoneczne
SolarMid
Dach z blachy SolarMetal
Dach SolarPłaski z blachy

Dane techniczne

Moment dokręcenia: 10 Nm
Grubość modułu: 35 mm
Rozmiar klucza (sześciokąt wewnętrzny): 6 mm
Długość śruby: 35mm

Rodzaj produktu: Zacisk końcowy

Waga: 60 g

Do pobrania

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3028825 Fischer 571219 PM F 35 AL Zacisk końcowy

Opis

PM F to wstępnie zmontowany zacisk końcowy do modułów fotowoltaicznych z ramą aluminiową. Zacisk PM dostępny jest w różnych wersjach w zależności od grubości panelu fotowoltaicznego. PM F posiada nakrętkę młotkową ze specjalną klatką z tworzywa sztucznego ułatwiającą pozycjonowanie nakrętki w centralnym rowku szyny. Sprężyna utrzymuje zacisk podniesiony do momentu dokręcenia, aby ułatwić ustawienie panelu fotowoltaicznego. Dzięki sprężynie wstępnie zmontowane zaciski końcowe PM F pozostają podniesione podczas faz dokręcania, a dzięki elementowi z tworzywa sztucznego pozostają na swoim miejscu bez poślizgu. Wstępnie zmontowane zaciski PM F nie wymagają żadnych dodatkowych elementów, takich jak wkręty, uszczelki czy śruby.

Opis tego produktu został przetłumaczony automatycznie.
