Fischer 533376 STSI M10x181 A2 Śruba wieszaka

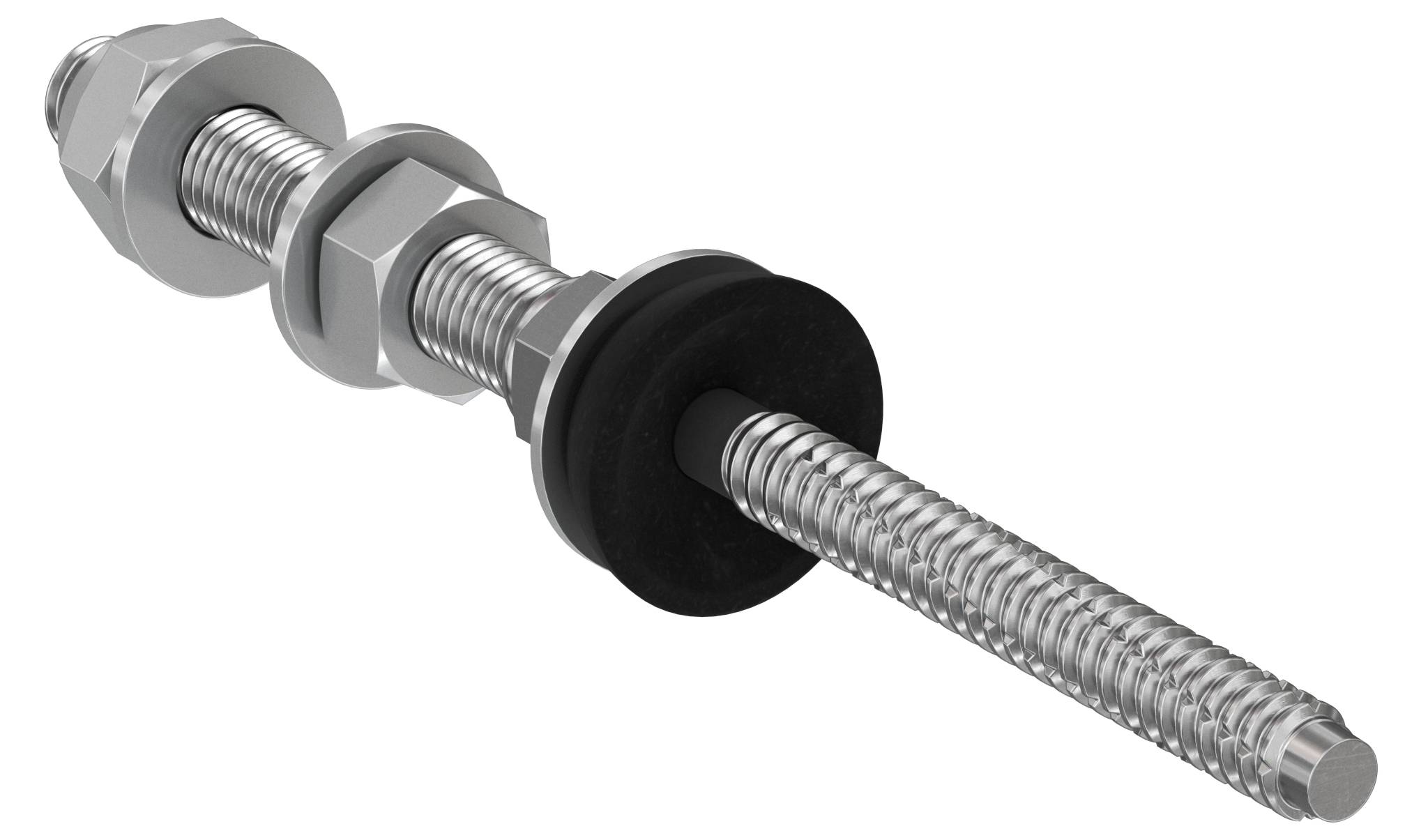

Długi metalowy sworzeń z wieloma nakrętkami sześciokątnymi i czarnym uszczelnieniem, przedstawiający układ elementów mocujących.

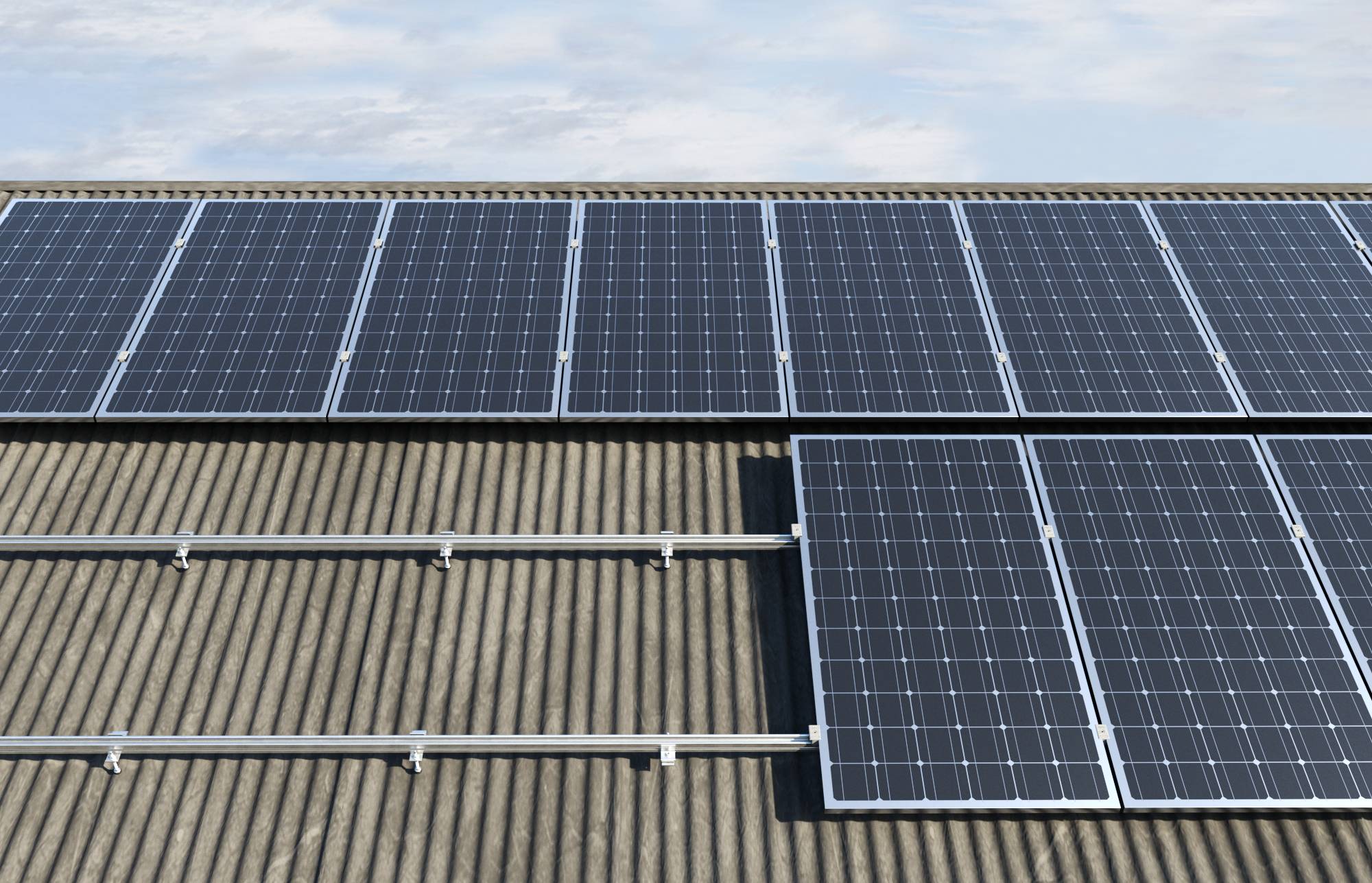

Moduły słoneczne na dachu z blachy falistej pod błękitnym niebem. Panele ułożone są w dwóch rzędach i czerpią korzyści z bezpośredniego światła słonecznego.

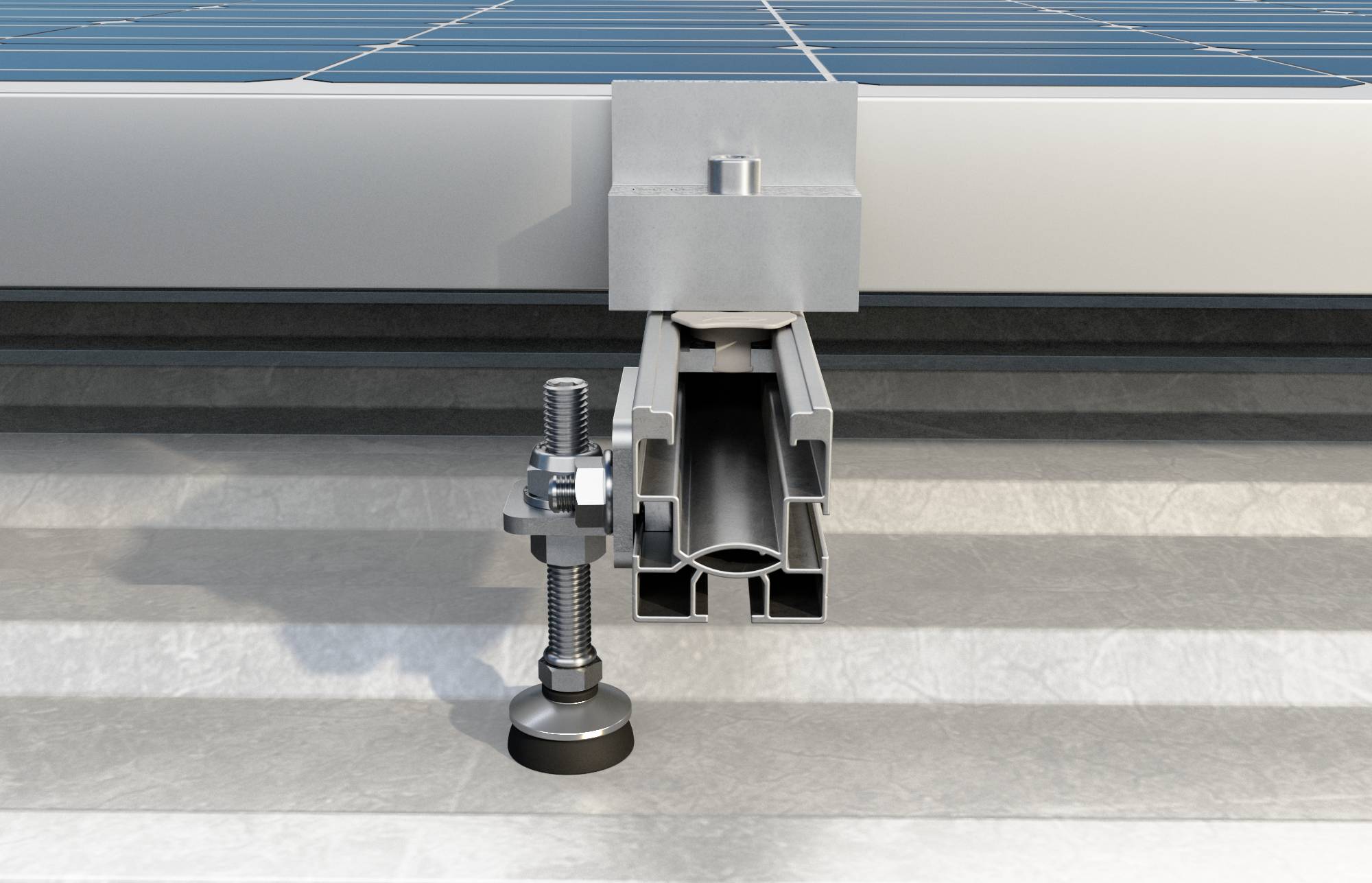

Metalowy system zaciskowy mocuje panel słoneczny na dachu. Po lewej stronie leży śruba. Układ prezentuje komponenty montażowe.

1/3

4 Sztuki

Liczba (Rozmiar opakowania 10 szt.)

Sztuki

Suma (348,78 zł / Sztuka)

373,17 zł

-7 %

zł

429,00 zł

z VAT (klient indywidualny)

tylko 48,77 zł

Dostępnych jest tylko 4 zestaw/y

Zgłoś wątpliwości prawne

Cechy produktu

Wkręt fischer do blachy falistej STSI M10 x 181 A2 stal nierdzewna A2

Zintegrowana uszczelka EPDM zapewniająca uszczelnienie i ochronę przed wilgocią i deszczem.Gwint dolny do stali
Metryczny gwint zewnętrzny
Zintegrowana uszczelka EPDM
Wykonane ze stali nierdzewnej A2
Określ długość śruby wieszakowej STSI w zależności od grubości konstrukcji nośnej
Określ odległość środkową śrub wieszakowych STSI w zależności od obciążenia śniegiem i wiatrem na miejscu oraz nachylenia dachu
Określ położenie śrub wieszakowych STSI w zależności od konstrukcji nośnej i układu instalacji
Nawiercić otwory w pokryciu dachowym o średnicy 14 mm i belce stalowej o średnicy 6,5 mm

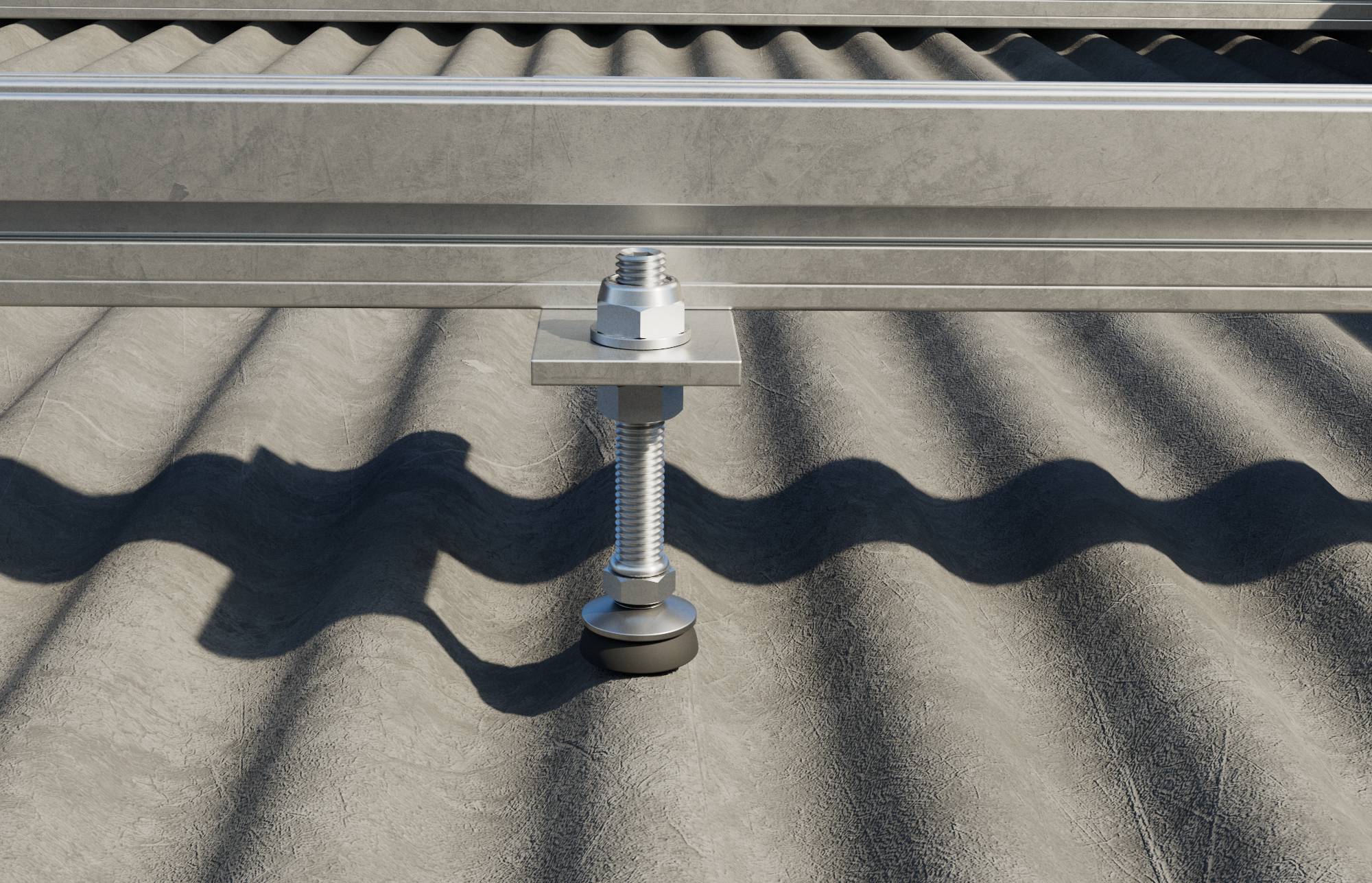

Przymocuj śrubę wieszakową STSI do konstrukcji stalowej. Guma EPDM opiera się na pokryciu
Dokręć nakrętkę MU na uszczelce, aby zachować wodoodporność
Ostrożnie uszczelnij miejsce, w którym wkręt wychodzi z dachu, uszczelniaczem bitumicznym
Zamontuj płytę przyłączeniową SSP lub MW, regulując jej wysokość za pomocą nakrętek MU
Nadaje się do systemów pokryć dachowych z tektury falistej:
Szyna SolarLight
Szyna SolarFish
Mocowanie śrubowe wieszaka STSI:
Bezpośrednio na belki stalowe i szyny po wstępnym nawierceniu

Dane techniczne

Średnica: 8 mm
Gwint M10
Długość nici do drewna: 70 mm
Długość: 181 mm
Długość gwintu metrycznego: 56mm
Długość trzonka: 8.5 mm
Rodzaj gwintu: podwójny gwint

Rodzaj produktu: Śruba wieszaka

Waga: 180 g

Do pobrania

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3028796 Fischer 533376 STSI M10x181 A2 Śruba wieszaka

Opis

STSI to śruba wieszakowa wykonana ze stali nierdzewnej A2. Wkręt wieszakowy nadaje się do mocowania podkonstrukcji instalacji fotowoltaicznych na dachach spadzistych pokrytych blachą falistą lub sztucznym cementem. W tym celu śrubę wieszakową montuje się w stalowej podkonstrukcji nośnej. Śruba wieszakowa STSI jest dostarczana w stanie wstępnie zmontowanym z uszczelką EPDM, nakrętką zaciskową i parą nakrętek do połączenia z konsolami MW lub SSP. Szybki montaż, ponieważ podczas montażu nie trzeba zdejmować pokrycia dachowego. Dzięki uszczelce EPDM zachowana jest wodoszczelność dachu.
