Fischer 571746 RH 40-52 VB AL Haki dachowe

Metalowa szyna mocująca z uchwytem i śrubą, używana do mocowania paneli słonecznych na dachach. Przedstawia szczegóły montażowe.

Moduły solarne na pomarańczowym dachu ceramicznym pod błękitnym niebem.

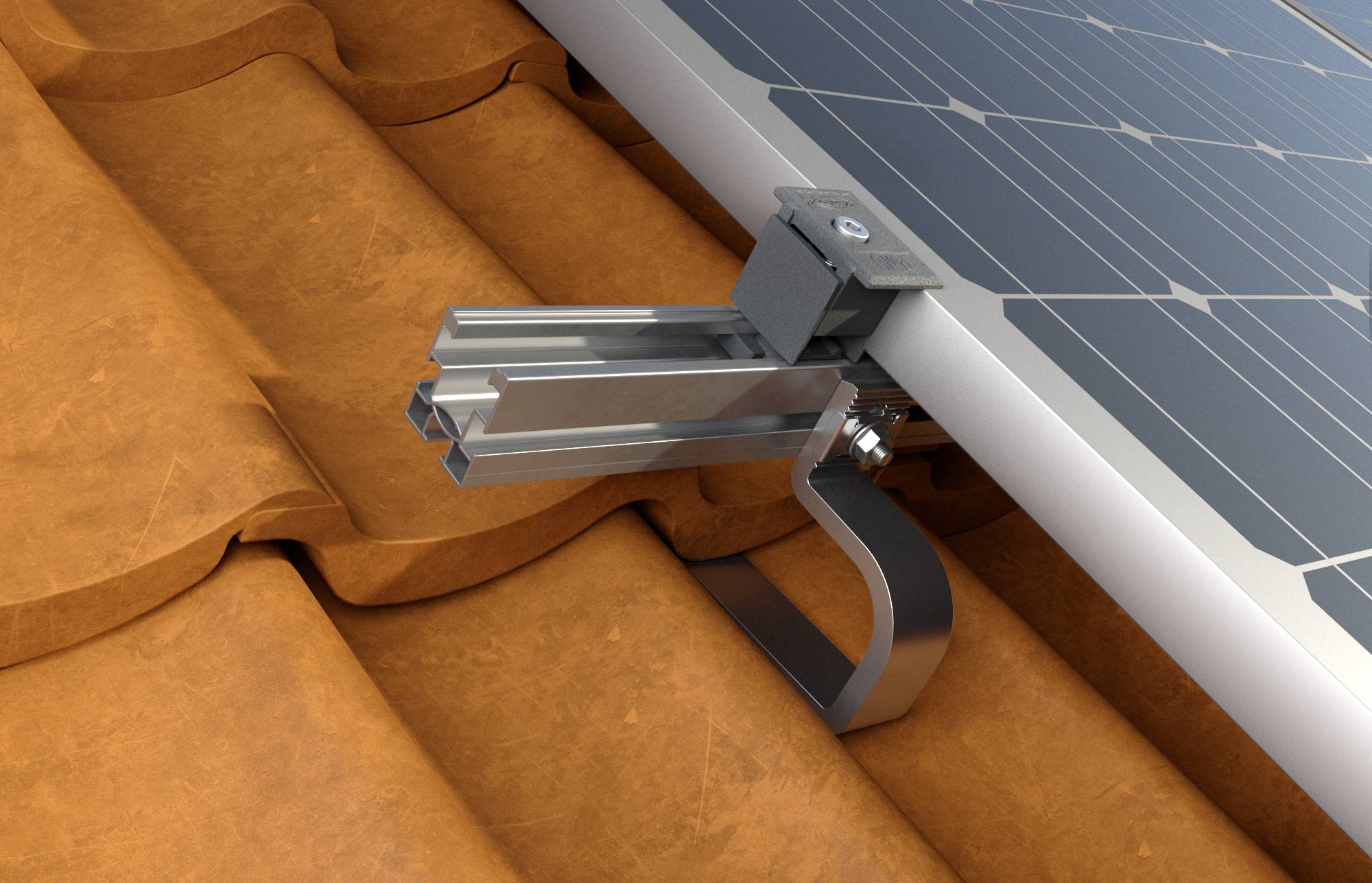

Panel słoneczny zamocowany na dachu ceramicznym. Metalowy uchwyt mocuje panel do dachówek, ilustrując zrównoważoną produkcję energii.

1/3

30 Sztuki

Liczba (Rozmiar opakowania 10 szt.)

Sztuki

Suma (552,03 zł / Sztuka)

608,94 zł

-9 %

zł

679,00 zł

z VAT (klient indywidualny)

tylko 81,29 zł

Zgłoś wątpliwości prawne

Cechy produktu

Hak dachowy fischer RH 40-52 VB AL aluminium

Hak dachowy posiada trzy elementy regulacyjne: Regulacja pozioma na płycie podstawy pozwala na dopasowanie go do kształtu dachówki, dolna umożliwia dopasowanie do różnych grubości dachówki, środkowa regulacja pionowa umożliwia dostosowanie odległość profilu od górnej krawędzi płytki
Hak dachowy umożliwia montaż zarówno w orientacji pionowej, jak i poziomej (dzięki kątownikowi LAB)
Nadaje się do dachówek o całkowitej grubości od 40 do 52 mm (571746) lub od 52 do 67 mm (571748)
Szybkie połączenie hak/szyna nie wymaga dodatkowych śrub
Szeroka płyta podstawy umożliwia elastyczne mocowanie do kontrłaty
Wiele różnych otworów zwiększa wybór sposobu montażu
Duża nośność pozwala na użycie mniejszej liczby haków dachowych
Określ odległość środkową haków dachowych na podstawie obciążenia śniegiem i wiatrem na miejscu oraz określ położenie w zależności od konstrukcji nośnej i warunków lokalnych
Podnieś dachówkę i zamocuj podstawę haka za pomocą odpowiedniego łącznika
Dokonaj regulacji wysokości i szerokości niezbędnej do rodzaju pokrycia dachowego i dokręć śruby na regulowanych złączach, aby zabezpieczyć hak na miejscu
Włóż złącze na górze haka w boczny rowek używanej szyny. Złącze można obracać, aby dostosować je do szyn SolarLight lub SolarFish
Dach skośny pokryty dachówką o różnej grubości

Dane techniczne

Zakres regulacji: 40 - 52 mm

Rodzaj produktu: Haki dachowe

Do pobrania

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3028835 Fischer 571746 RH 40-52 VB AL Haki dachowe

Opis

Hak aluminiowy RH AL przeznaczony jest do montażu instalacji fotowoltaicznych na dachach spadzistych z dachówką o różnej grubości. Dzięki poziomej regulacji na płycie podstawy hak dachowy można precyzyjnie dopasować do dachówki. Dolna pozycja regulacji umożliwia dostosowanie haka dachowego do różnych grubości dachówek. Górne położenie regulacji umożliwia regulację odległości szyny od wierzchołka dachówki. Kształt haka został zaprojektowany tak, aby wytrzymać wymagane obciążenia śniegiem i wiatrem, nie uszkadzając cegły. Hak dachowy posiada kilka elementów regulacyjnych: dolny umożliwia dopasowanie do grubości dachówki, pionowy element regulacyjny u góry umożliwia regulację odległości profilu od górnej krawędzi dachówki.Mocowanie za pomocą wkrętów A2-PowerFast, do wyboru trzech śruby Ø6 lub dwie śruby Ø8. Duża płyta podstawy umożliwia precyzyjne dopasowanie do kształtu dachówki. Duża nośność pozwala na użycie mniejszej liczby haków dachowych. Hak dachowy ulega kontrolowanemu odkształceniu i został zaprojektowany tak, aby nie uszkodzić dachówki. Ponieważ hak dachowy jest wstępnie zmontowany, można go zamontować bez dodatkowych akcesoriów. Hak dachowy jest stabilny, lekki i wykonany z aluminium, co zapewnia długą żywotność systemu. Obracając złącze, hak dachowy staje się kompatybilny zarówno z szynami SolarLight, jak i SolarFish.

Opis tego produktu został przetłumaczony automatycznie.
