fischertechnik education 571909 APS Add On: Brennofen Gotowe urządzenie
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (10 486,99 zł / Sztuka)
10 486,99 zł
12 899,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Dodatek APS: Piec
- Idealne rozszerzenie do Agile Production Simulation
- Zwiększa możliwości symulacji procesów produkcyjnych
- Dydaktycznie towarzyszą dodatkowe treści edukacyjne na cyfrowej platformie edukacyjnej
- Model całkowicie skonstruowany i zaprogramowany
Dane techniczne
- Rodzaj produktu
Gotowe urządzenie
Do pobrania
Karta katalogowa
Karta katalogowa 3368872 fischertechnik education 571909 APS Add On: Brennofen Gotowe urządzenie
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3368872 fischertechnik education 571909 APS Add On: Brennofen Gotowe urządzenie
Opis
Dodatek APS: Kiln rozszerza Agile Production Simulation (APS) o nowy moduł produkcyjny. Standardowa konfiguracja z modułem wiercenia i frezowania zostaje rozszerzona o opcję pieca do wypalania. Dodatkowy moduł procesowy umożliwia wprowadzenie do produkcji nowych pochodnych lub rozbudowę istniejących konfiguracji produkcyjnych o kolejny etap procesu.

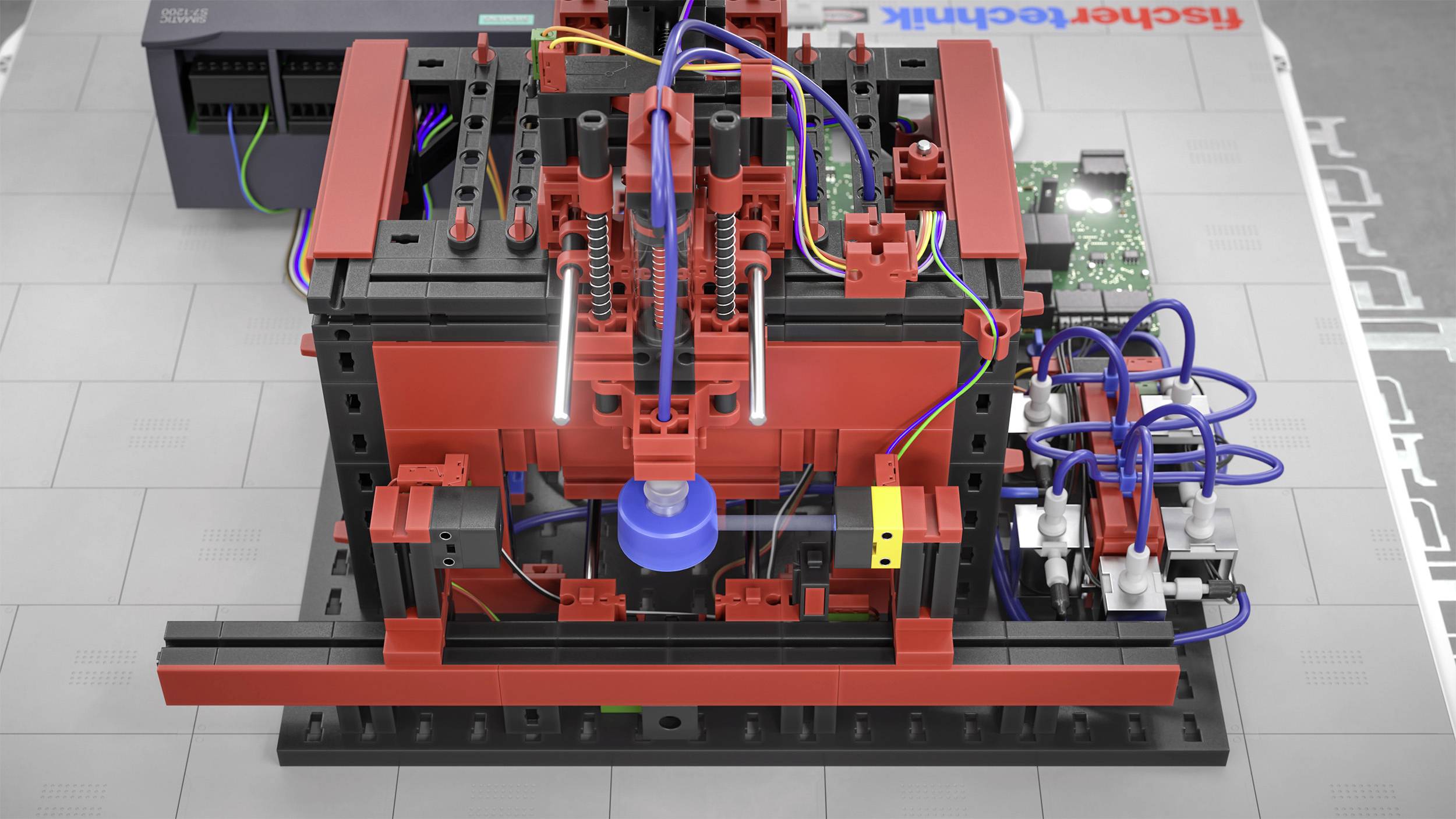

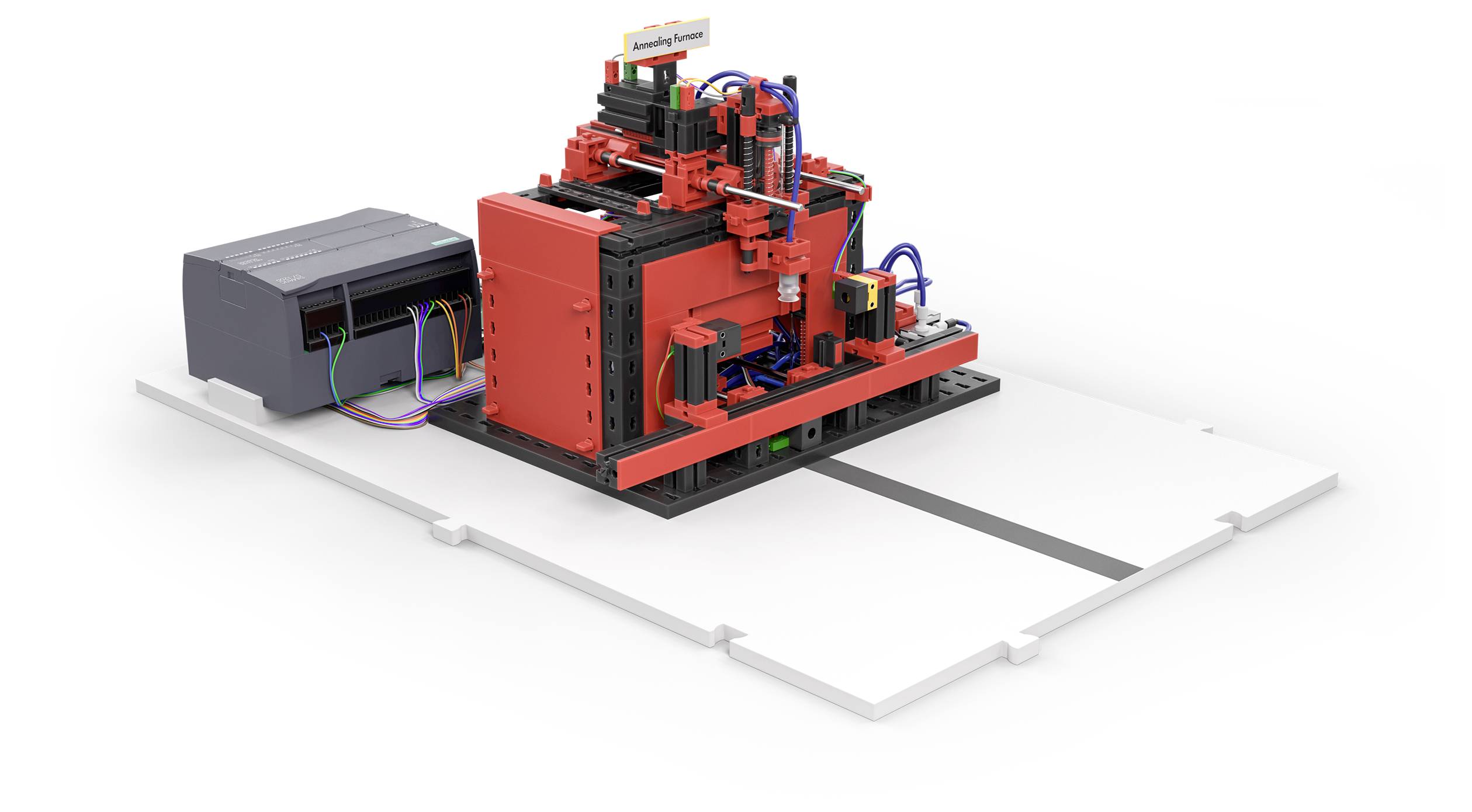

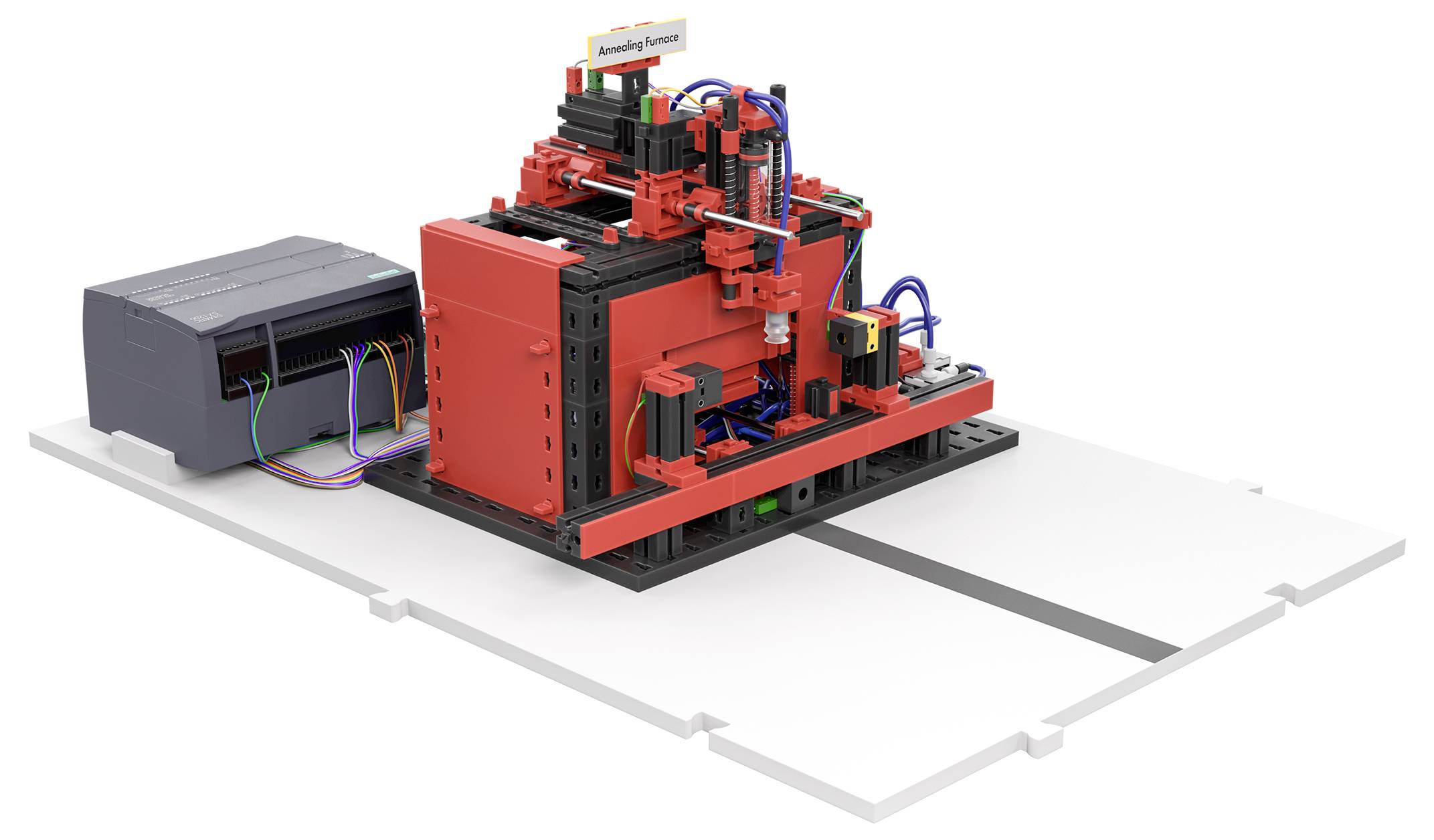

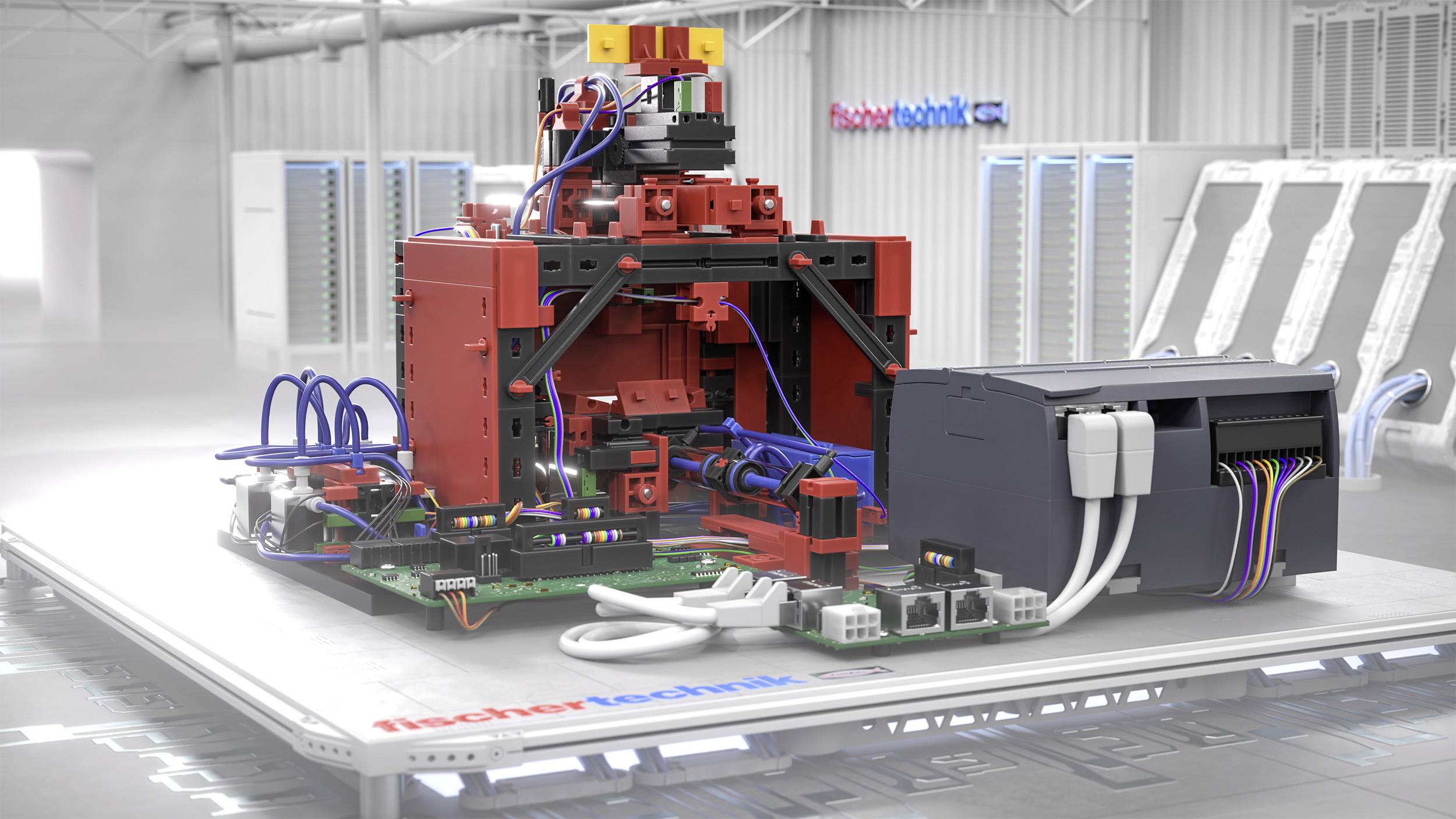

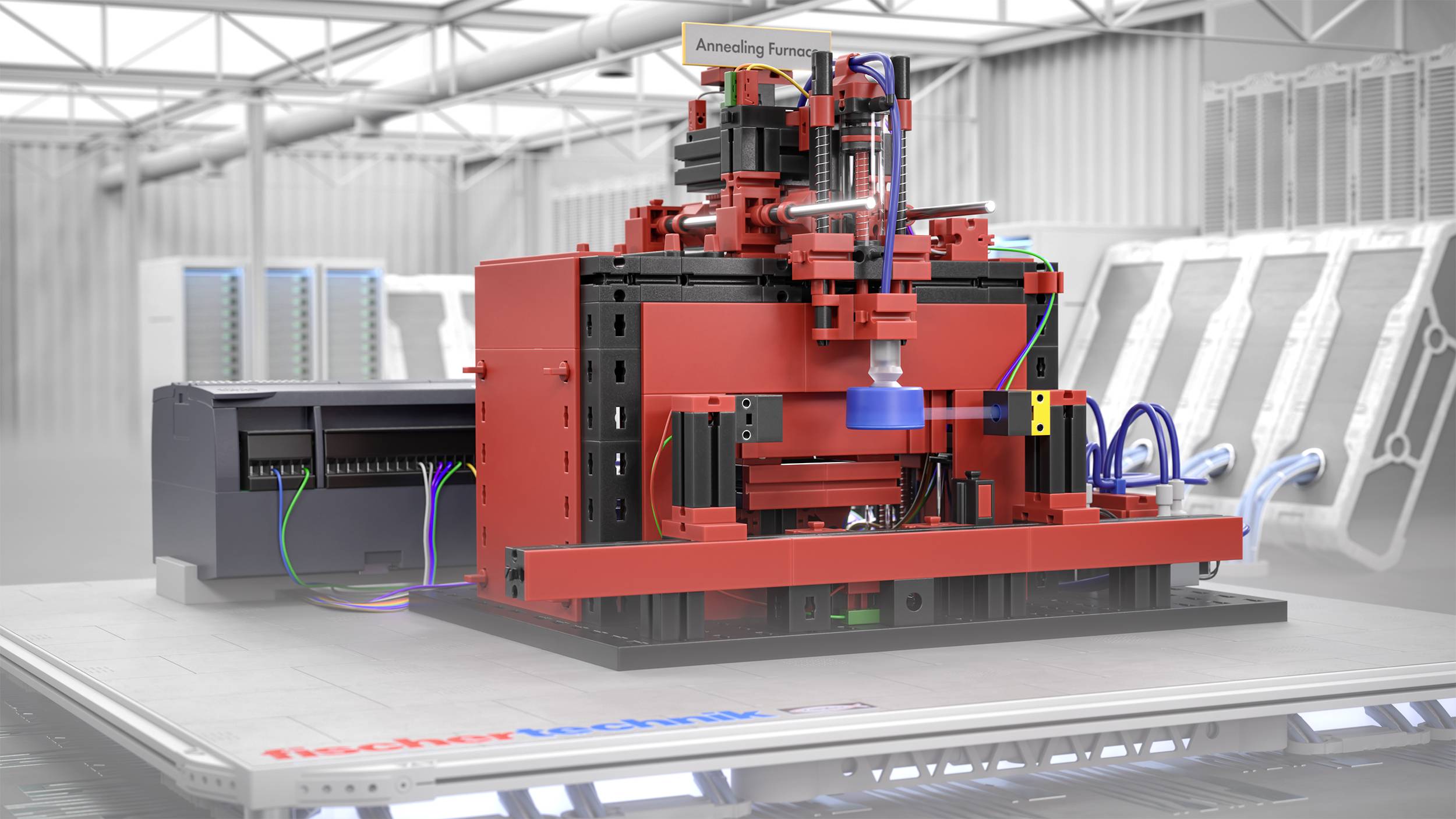

Piec składa się ze stacji dokującej dla AGV i chwytaka próżniowego, który transportuje obrabiany przedmiot do pieca za pomocą pneumatyki. Utwardzanie symulowane jest tam za pomocą czerwonego światła. Po zakończeniu procesu detal wraca z pieca do chwytaka. To z kolei powoduje powrót do systemu transportu bez kierowcy.
Początkowa integracja pieca z produkcją odbywa się za pośrednictwem pulpitu w ciągu zaledwie kilku minut; szczegółowe kroki opisano w dokumentacji.
Dzięki zastosowaniu dodatkowego FTS w Cyfrowej Platformie Nauczania aktywowane są dodatkowe treści edukacyjne.
Dodatkowy moduł produkcyjny „Burning Furnace” odblokowuje dodatkowe treści edukacyjne na cyfrowej platformie edukacyjnej. Zarówno moduły teoretyczne, jak i dodatkowe zadania są odblokowywane w module edukacyjnym „Agile Manufacturing”. Dotyczą one zarówno wprowadzenia do produkcji nowych pochodnych, jak i rozbudowy istniejących konfiguracji produkcyjnych o dodatkowy proces.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Piec składa się ze stacji dokującej dla AGV i chwytaka próżniowego, który transportuje obrabiany przedmiot do pieca za pomocą pneumatyki. Utwardzanie symulowane jest tam za pomocą czerwonego światła. Po zakończeniu procesu detal wraca z pieca do chwytaka. To z kolei powoduje powrót do systemu transportu bez kierowcy.
Początkowa integracja pieca z produkcją odbywa się za pośrednictwem pulpitu w ciągu zaledwie kilku minut; szczegółowe kroki opisano w dokumentacji.
Dzięki zastosowaniu dodatkowego FTS w Cyfrowej Platformie Nauczania aktywowane są dodatkowe treści edukacyjne.
Dodatkowy moduł produkcyjny „Burning Furnace” odblokowuje dodatkowe treści edukacyjne na cyfrowej platformie edukacyjnej. Zarówno moduły teoretyczne, jak i dodatkowe zadania są odblokowywane w module edukacyjnym „Agile Manufacturing”. Dotyczą one zarówno wprowadzenia do produkcji nowych pochodnych, jak i rozbudowy istniejących konfiguracji produkcyjnych o dodatkowy proces.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- W ramach modelu szkoleniowego:
- 1 x procesor Siemensa 1215C
- 1 x silnik S 24 V (silnik prądu stałego)
- 4 x małe przyciski
- 3x dioda LED 24V
- 1 x fototranzystor
- 1 x Sprężarka 24 (silnik prądu stałego)
- 5 x 3/2-drogowy zawór elektromagnetyczny 24V
- 2x przepustnica wydechu
- 1 x przyssawka próżniowa
- 2 x cylindry pneumatyczne
- 5 x Cylinder pneumatyczny ze sprężyną
