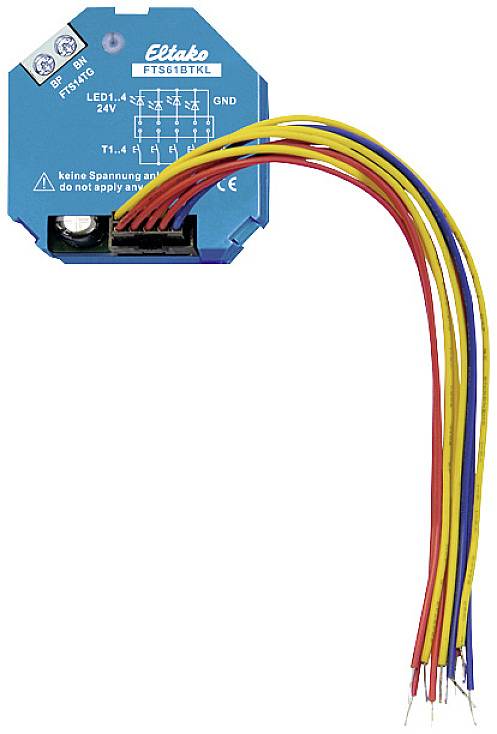

FTS61BTKL Eltako magistrala RS485 Łącznik przyciskowy podtynkowy

Magistralny łącznik przycisków dla 4 konwencjonalnych przycisków ze zintegrowanymi diodami LED 24 V do połączenia z bramkami przycisków FTS14TG za pośrednictwem 2-przewodowej magistrali przycisków. Straty w trybie czuwania tylko 0,2 wata. Do montażu podtynkowego. Długość 45mm, szerokość 45mm, głębokość 18mm. Do zacisków BP i BN bramki FTS14TG można podłączyć do 30 przycisków magistrali i/lub sprzęgaczy przycisków magistrali FTS61BTKL. Dopuszczalna całkowita długość kabla wynosi 200m. Element RLC dołączony do FTS14TG musi być również podłączony do zacisków BP i BN na najbardziej oddalonym przycisku magistrali lub łączniku przycisku magistrali. Zasilanie podłączonego FTS61BTKL napięciem 29V DC i jednoczesna transmisja danych odbywa się poprzez 2-przewodową magistralę przycisków. Prosimy korzystać wyłącznie ze standardowych linii autobusowych lub telefonicznych. Do przewodów przyłączeniowych o długości 15 cm można podłączyć do czterech konwencjonalnych przycisków T1-T4. Przeciwny biegun to zawsze T0. Linie przyłączeniowe można przedłużyć do 2m. Zintegrowane w przyciskach diody LED 24 V wyświetlają telegramy potwierdzające z elementów wykonawczych, jeśli identyfikatory elementów wykonawczych zostały wprowadzone za pomocą PCT14 w tabeli identyfikatorów FTS14TG. Uwaga! Nie przykładać napięcia. Pary T1/T3 i T2/T4 można zdefiniować jako przyciski kierunkowe. Autobus jest podłączony do BP i BN. Przestrzegaj biegunowości!

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
