Generator funkcyjny Tektronix AFG31152

Generator funkcyjny z wyświetlaczem pokazuje falę sinusoidalną. Widoczne są pokrętła sterujące oraz złącza do konfiguracji i wyjścia.

Zdjęcie poglądowe

Generator funkcyjny z wyświetlaczem pokazujący ustawienia i kształt fali. Widoczne są przyciski i pokrętła do obsługi. Marka Tektronix.

Generator funkcyjny z wyświetlaczem przedstawia dwie krzywe i kilka ustawień, w tym częstotliwość i amplitudę. Oznaczony: 'Tektronix'.

Generator funkcyjny serii AFG31000 firmy Tektronix to dwukanałowe urządzenie generujące sygnały dowolnego kształtu, wyświetlające przebiegi na wyświetlaczu cyfrowym.

Generator funkcyjny z wyświetlaczem cyfrowym pokazuje falę sinusoidalną. Po prawej stronie wyświetlacza widoczne są różne przyciski i pokrętła.

Generator funkcji dowolnych z wyświetlaczem pokazuje kształty fal i parametry. Elementy sterujące i złącza są widoczne.

Generator funkcyjny dowolnego kształtu z wyświetlaczem i panelem sterowania, prezentujący listę sekwencji na ekranie oraz różne przyciski i złącza.

Arbitralny generator funkcji z wyświetlaczem prezentuje graficzne i numeryczne dane dotyczące częstotliwości i amplitudy w dwóch kanałach.

Oscyloskop z cyfrowym wyświetlaczem, widoczne opcje kształtu fali, przyciski i złącza do różnych pomiarów.

Elektroniczne urządzenie z ekranem wyświetla fale sinusoidalne i funkcje. Przyciski i pokrętła po prawej stronie służą do obsługi.

Generator funkcyjny z wyświetlaczem pokazuje listę kształtów fal oraz graficzne przedstawienia. Elementy sterujące są rozmieszczone po prawej stronie.

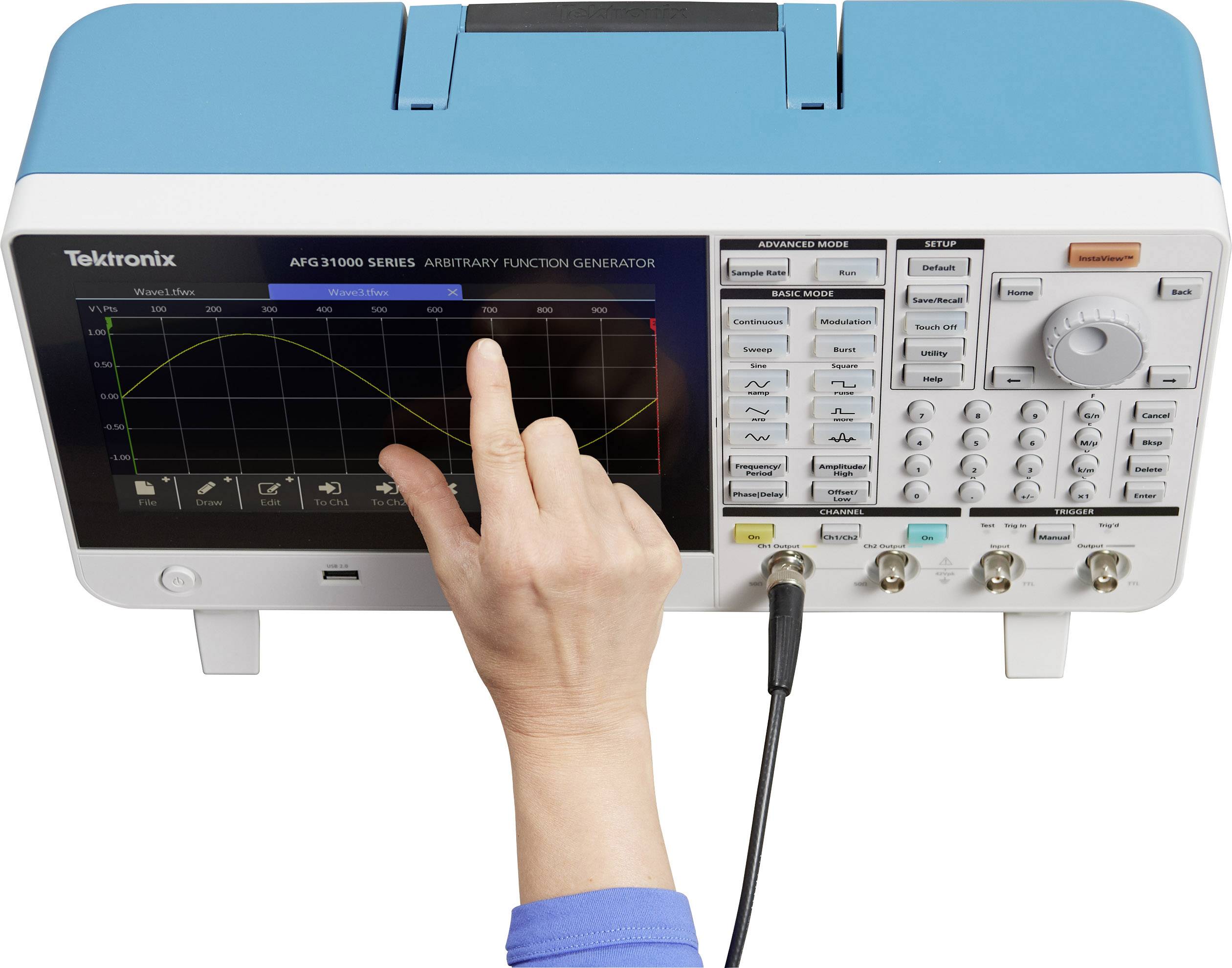

Dłoń dotyka ekranu generatora funkcyjnego z graficznym wyświetlaczem na kolorowym ekranie, wiele przycisków po stronie.

Osoba pracuje przy stole z kilkoma urządzeniami elektronicznymi. Obraca pokrętłem jednego z urządzeń, dokonując regulacji.

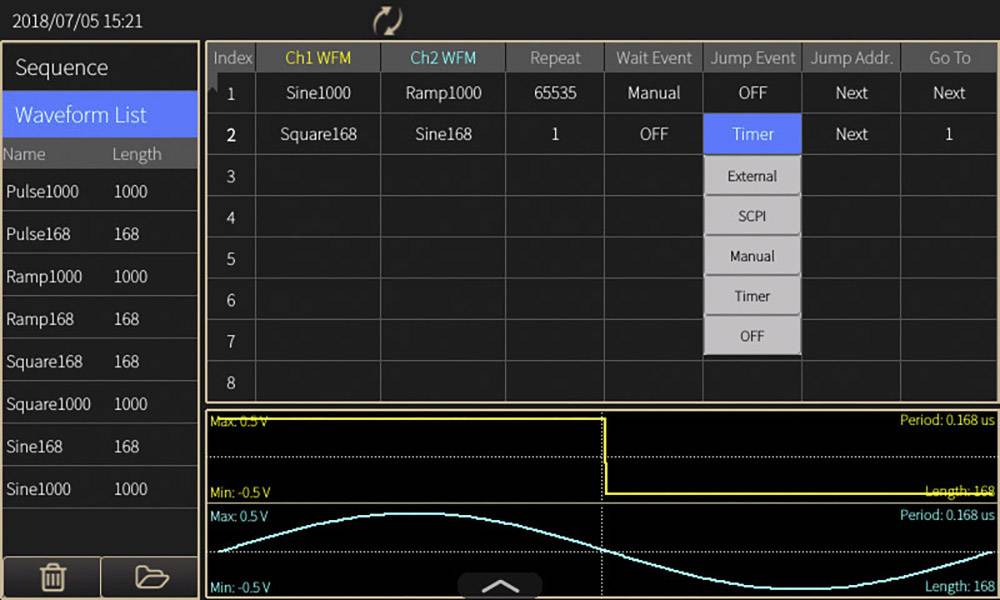

Ekran wyświetla interfejs oscyloskopu z sekwencją fal, widokiem wykresu i wieloma opcjami sterowania.

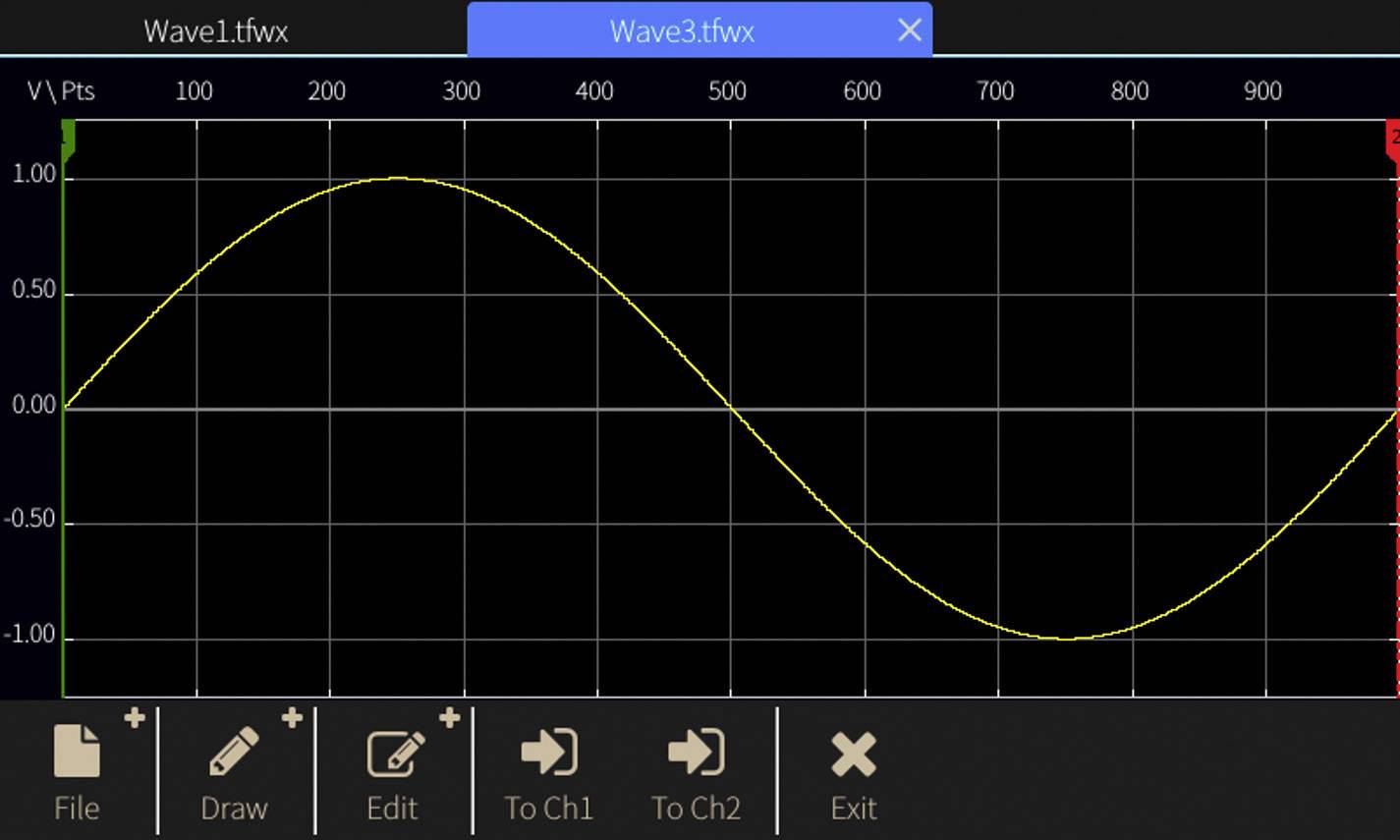

Obraz wyświetlacza oscyloskopu z żółtą falą sinusoidalną przedstawioną na osi czasu od 0 do 1000.

Diagram fali z wyraźnym szczytem około 110 mV, następnie spadkiem do około 0 mV. Oś X: 'Pts', Oś Y: 'mV'.

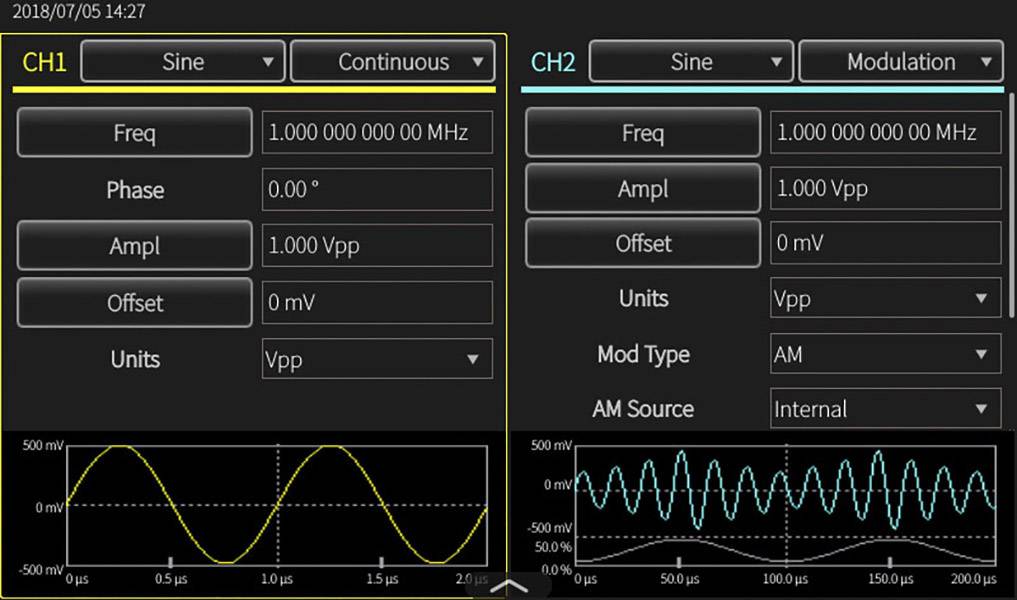

Ekran oscyloskopu pokazuje dwa kanały: CH1 generuje falę sinusoidalną, CH2 falę zmodulowaną. Oba wyświetlają częstotliwość i amplitudę.

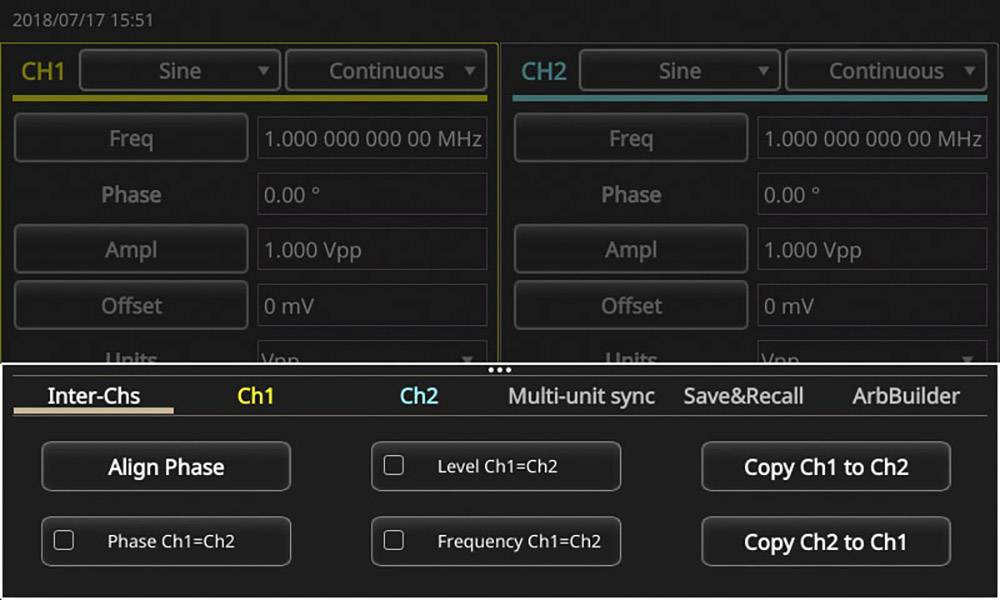

Obraz ekranu generatora sygnału z dwoma kanałami. Kanał 1 wyświetla częstotliwość 1 MHz, kanał 2 nie jest jeszcze skonfigurowany. Dostępne są opcje synchronizacji i kopiowania między kanałami.

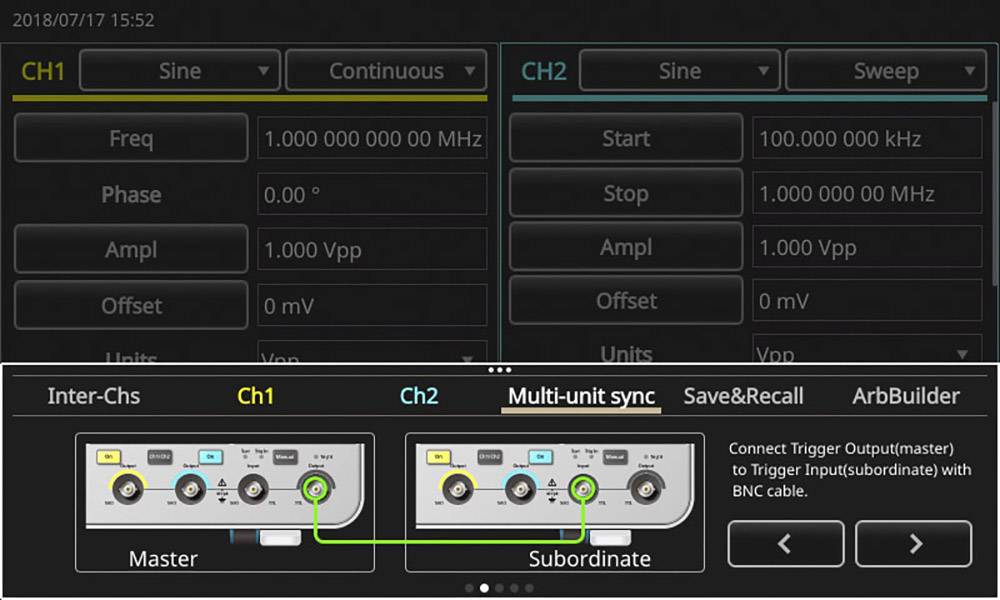

Urządzenie sterujące z dwoma kanałami wyświetla informacje o częstotliwości i fazie. Poniżej diagram połączenia jednostki głównej i podrzędnej.

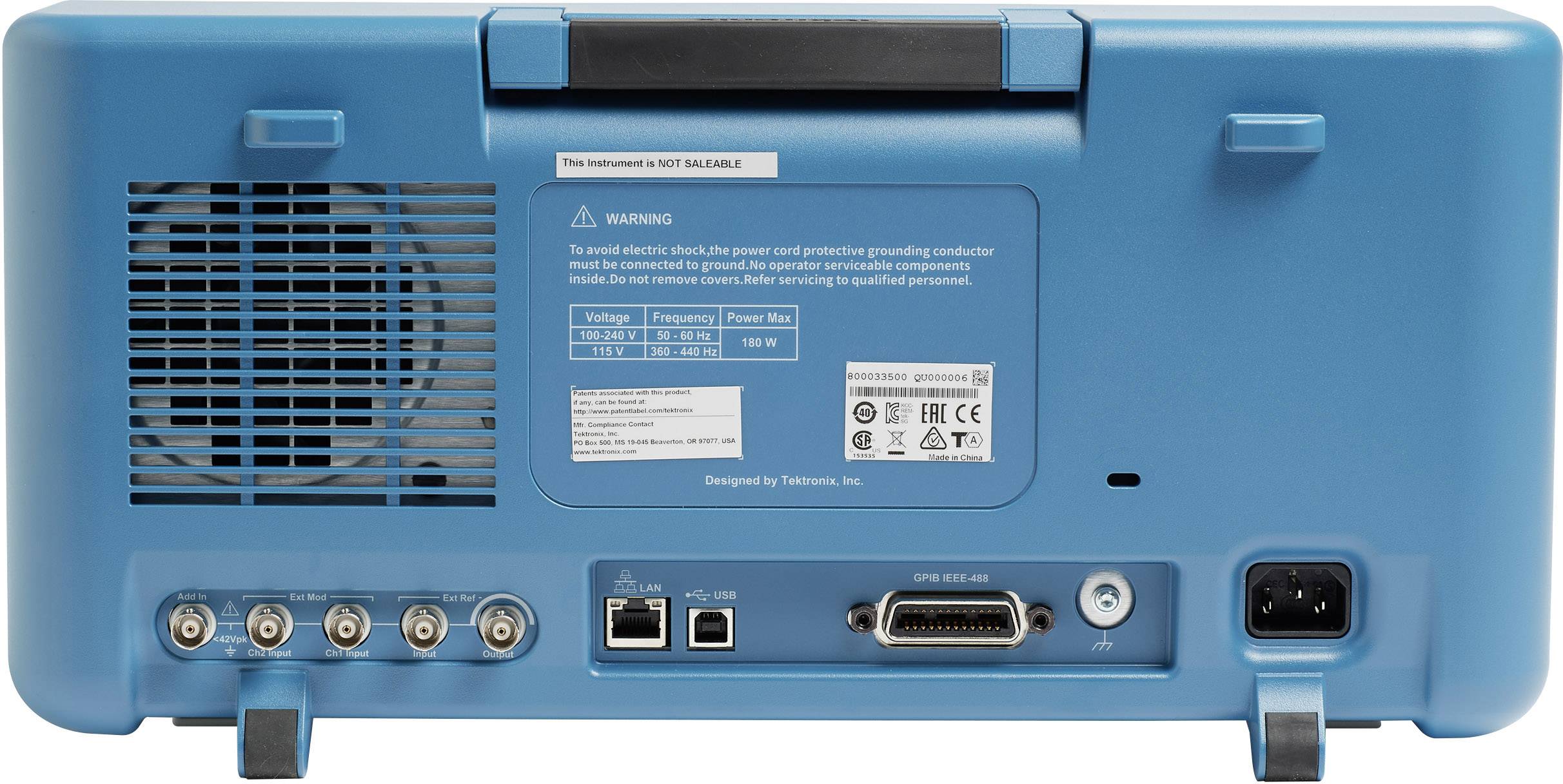

Tylna część urządzenia elektronicznego z portami i wentylatorem. Naklejka pokazuje ostrzeżenia i dane techniczne.

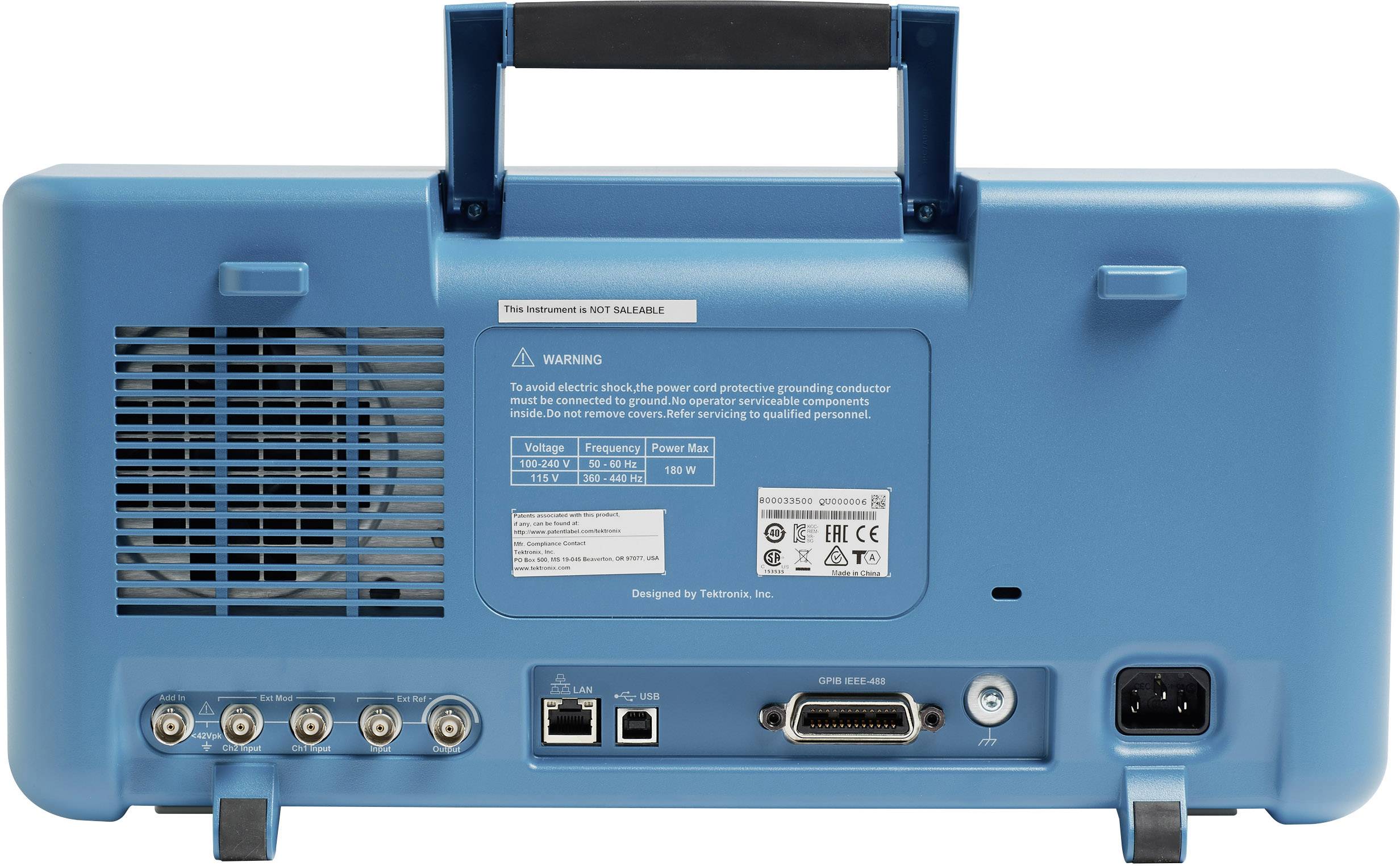

Widok z tyłu niebieskiego urządzenia elektronicznego z wieloma portami przyłączeniowymi i wentylatorem. Napisy ostrzegają przed zagrożeniami elektrycznymi.

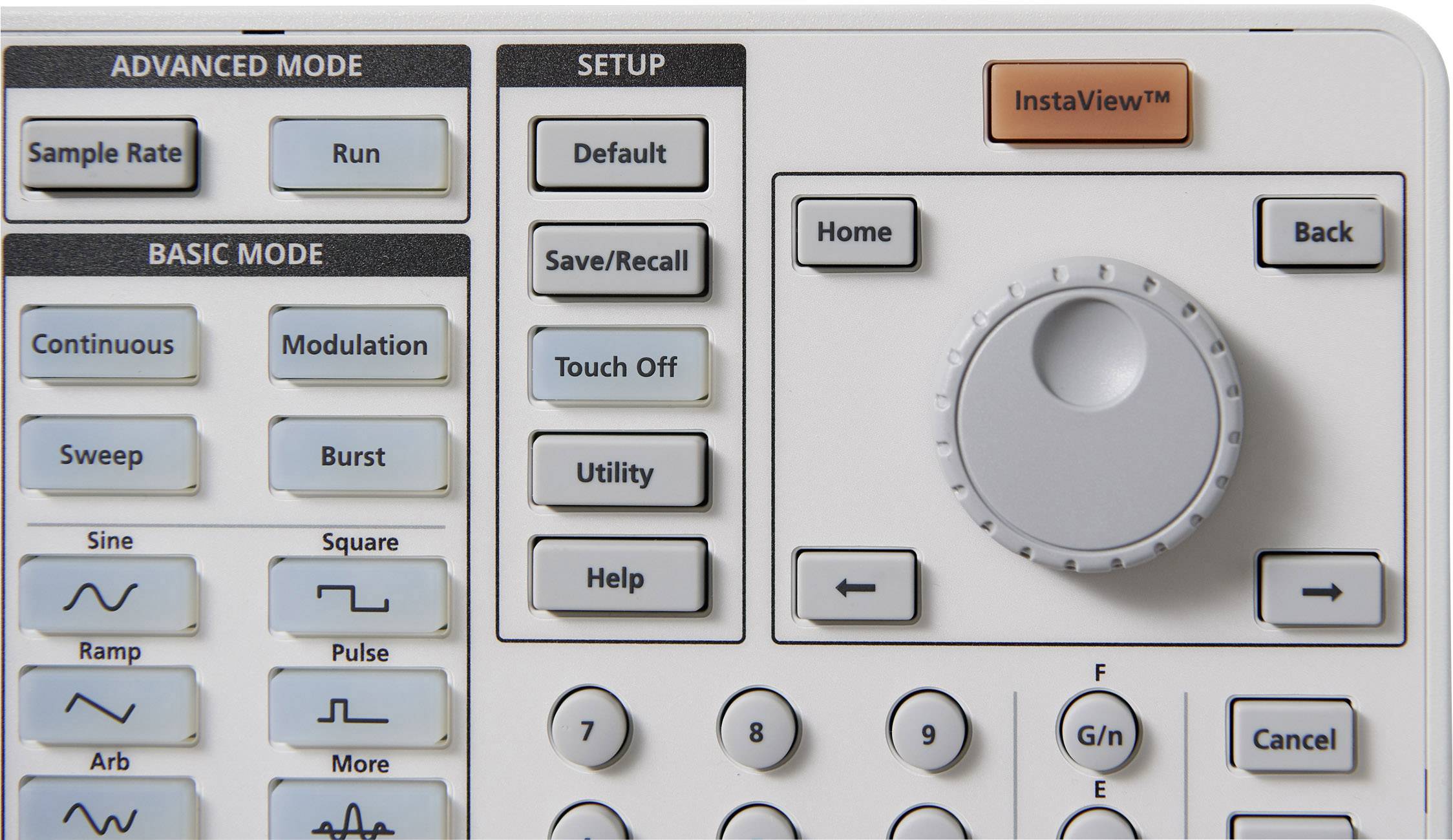

Panel sterowania urządzenia elektronicznego z przyciskami i pokrętłami do wyboru trybów, takimi jak 'Tryb Podstawowy' i 'Tryb Zaawansowany', w tym przycisk 'InstaView'.

1/22

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostępne wkrótce

Liczba

Sztuki

Suma (42 438,21 zł / Sztuka)

42 438,21 zł

52 199,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 1626,01 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

2-kanałowy 150 MHz generator funkcyjny AFG31152

1- lub 2-kanałowe modele
Zakres amplitud wyjściowych 1 mVP-P do 10 VP-P przy 50 obciążeniach Ω
Zastosowania:
Zaawansowane badania
Synchronizacja zegara i systemu
Replikacja sygnałów z realnego świata
Charakterystyka komponentów i obwodów oraz ich walidacja
Projektowanie i testowanie układów wbudowanych
Ogólne generowanie sygnału

Dane techniczne

Rozdzielczość wyświetlacza: 800 x 480 pikseli, wymiary: 191,8 x 412,8 x 149,3 mm, impedancja wyjściowa: 50 Ω, zasilanie: 100 - 240 V, 47-63 Hz; 115 V, 360-440 Hz

Rodzaj produktu: Generator funkcyjny

Zakres częstotliwości: 0.000001 Hz - 150 MHz

Rodzaj sygnału wyjściowego: Arbitralny
Trójkąt
Impulsowy
Szum
Prostokątny
Sinus

Zakres częstotliwości (sinus): 1 μHz - 125 MHz MHz

Współczynnik zawartości harmonicznych sinus: ±0.15 bis 0.3 dB

Zakres częstotliwości (kwadrat): 1 μHz - 120 MHz

Czas narastania prostokąta: ≤ 3.0 ns

Rodzaj wyświetlacza: cyfrowy

Zakres częstotliwości (trójkąt): 1 μHz - 1.5 MHz

Zakres częstotliwości (ARB): 1 mHz - 75 MHz

: fabryczna (bez certyfikatu)

Modulacja (wewnętrzna): AM, FM, PM, PMW, ASK, FSK, PSK

Modulacja (zewnętrzna): AM, FM, PM, PMW, ASK, FSK, PSK

Wymiary: (S x W) 413 mm x 192 mm

Waga: 4.7 kg

Ilość kanałów: 2- kanałowy

Maksymalna częstotliwość: 150 MHz

Minimalna częstotliwość: 0.000001 Hz

Właściwości generatora funkcji: modulacja

Szerokość produktu: 413 mm

Wysokość produktu: 192 mm

Interfejsy: RJ45

Zasilanie: sieciowe

Model katalogowy producenta: AFG31152

Do pobrania

Karta katalogowa

Karta katalogowa 1876777 Generator funkcyjny Tektronix AFG31152

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1876777 Generator funkcyjny Tektronix AFG31152

Opis

Seria AFG31000 to najlepszy generator funkcji w swojej klasie. Przez cały proces produkcyjny opracowany pod kątem najwyższych wymagań dotyczących wydajności i wszechstronności. 9-calowy (22,86 cm) pojemnościowy ekran dotykowy, wbudowana aplikacja arbitralnych przebiegów oraz opatentowana technologia InstaView™ zapewniają badaczom i inżynierom niezrównaną łatwość obsługi, pozwalając im skupić się na swojej pracy.
