Generator funkcyjny Uni-T UTG2122X
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
9 Sztuki
Liczba
Suma (3860,98 zł / Sztuka)
3860,98 zł
4749,01 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 9 sztuka
Cechy produktu

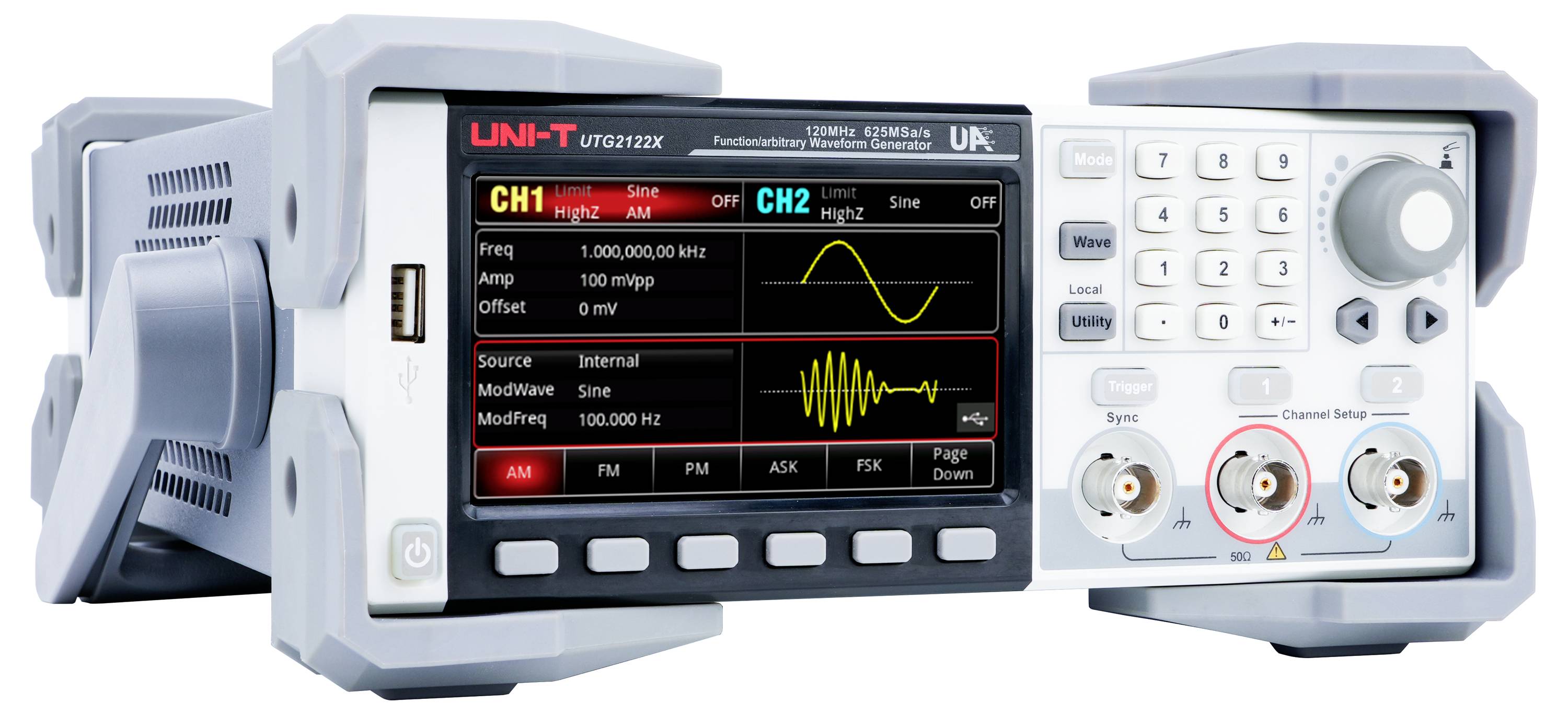

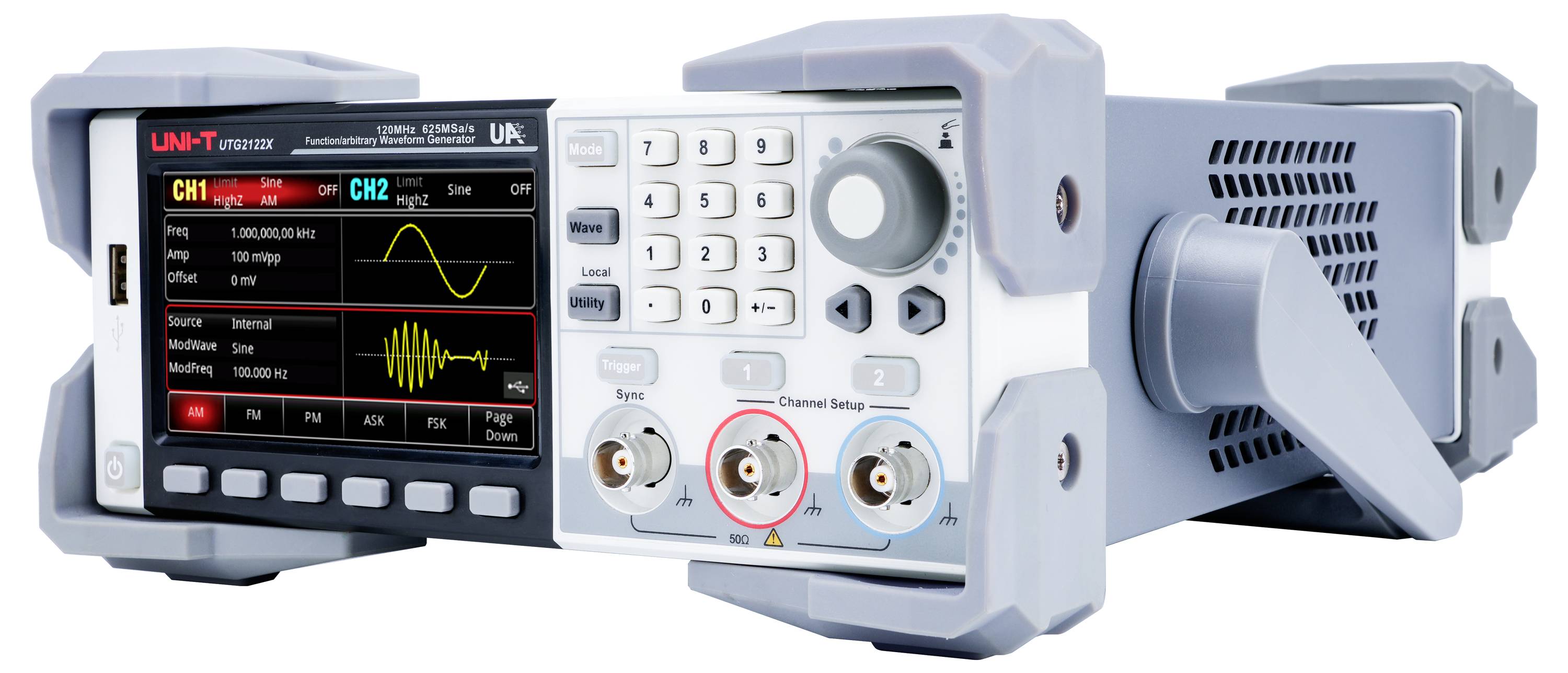

UNI-T UTG2122X Generator funkcji arbitralnych 120MHz 2-kanałowy 625MS/s 64Mpts 4.3″ TFT-LCD
- Maksymalna częstotliwość wyjściowa: 120 MHz
- - Częstotliwość próbkowania: 625 MSa/s
- Rozdzielczość pionowa: 16 bitów
- - Kanały: 2
- - Długość dowolnej fali: 64 Mpts
- - Wyświetlacz: 4,3″ TFT LCD
Dane techniczne
- Rodzaj produktu
Generator funkcyjny
- Zakres częstotliwości
120 Hz (max)
- Rodzaj sygnału wyjściowego
Arbitralny
Prostokątny
Impulsowy
Rampa
Szum
- Zakres częstotliwości (sinus)
1 μHz bis 120 MHz
- Zakres częstotliwości (kwadrat)
1 μHz bis 50 MHz
fabryczna (bez certyfikatu)
- Modulacja (wewnętrzna)
2 MHz do 1 MHz
- Wymiary
(S x W) 215 mm x 103 mm
- Waga
2.5 kg
- Ilość kanałów
2- kanałowy
- Maksymalna częstotliwość
120 Hz
- Szerokość produktu
215 mm
- Wysokość produktu
103 mm
- Zasilanie
sieciowe
- Model katalogowy producenta
UTG2122X
Do pobrania
Karta katalogowa
Karta katalogowa 3400013 Generator funkcyjny Uni-T UTG2122X
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3400013 Generator funkcyjny Uni-T UTG2122X
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3400013 Generator funkcyjny Uni-T UTG2122X
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3400013 Generator funkcyjny Uni-T UTG2122X
Opis
UTG2122X to generator przebiegów funkcyjnych/arbitralnych oparty na technologii bezpośredniej syntezy cyfrowej (DDS), zapewniający precyzyjne i stabilne wyjście przebiegu z rozdzielczością do 1 μHz. Maksymalna częstotliwość wyjściowa wynosi 120 MHz, częstotliwość próbkowania 625 MSa/s, a rozdzielczość 16-bitowa umożliwia precyzyjne generowanie sygnału. Dzięki 2 kanałom, długości fali arbitralnej 64 Mpts i 4,3-calowemu ekranowi dotykowemu TFT LCD, UTG2122X oferuje intuicyjny interfejs użytkownika i doskonałą jakość sygnału, co czyni go idealnym urządzeniem do zastosowań testowych i edukacyjnych.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Charakterystyka
- - 4,3-calowy wyświetlacz dotykowy: Wysokiej rozdzielczości wyświetlacz o przekątnej 4,3 cala z obsługą dotykową umożliwia szybszą i wygodniejszą obsługę urządzenia.
- - Jednakowa wydajność w obu kanałach: Wyjście o wysokiej amplitudzie – oba kanały zapewniają pełną amplitudę 20 Vpp przy częstotliwościach do 20 MHz.

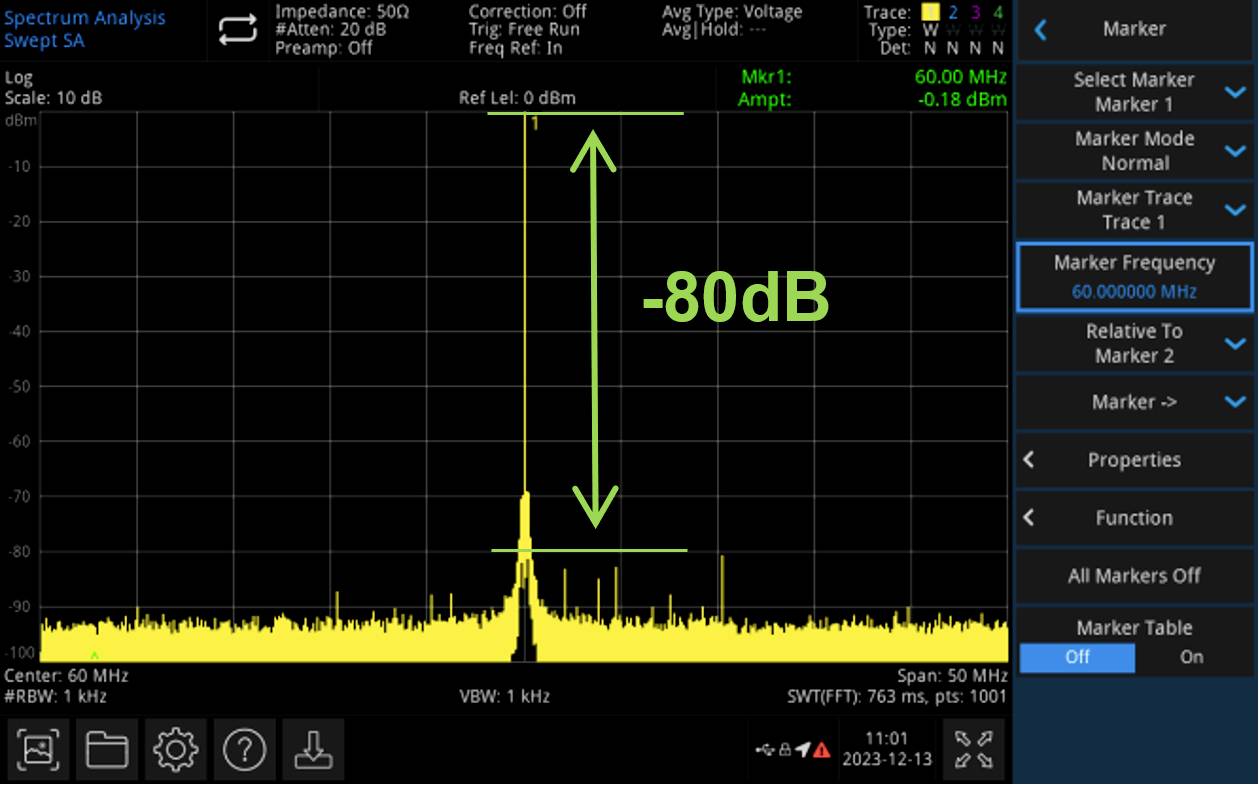

- - Niskie zniekształcenia: Doskonałe zniekształcenia harmoniczne z pozbawionym szumów zakresem dynamiki -80 dBc.

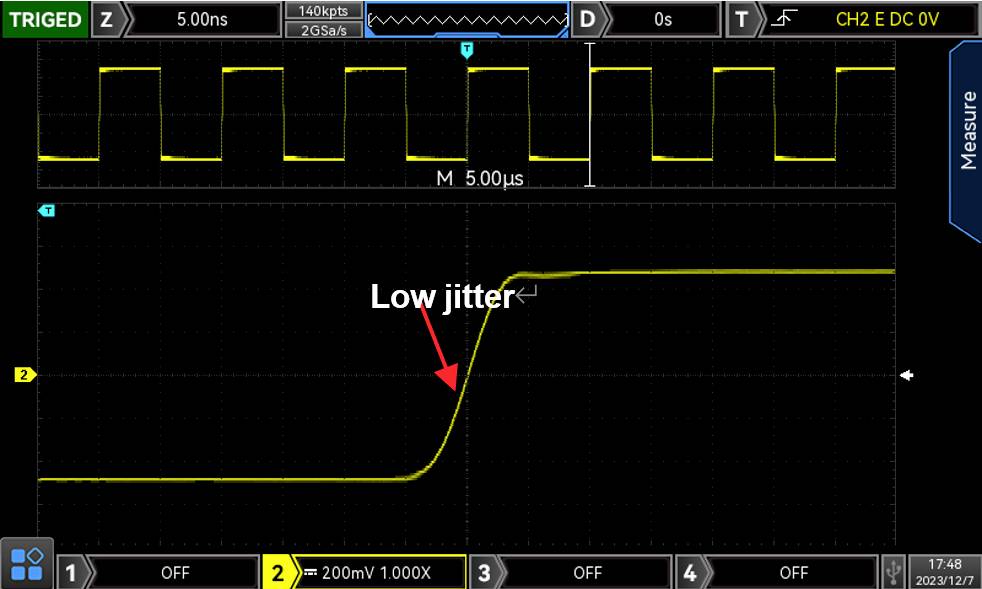

- - Niskie drgania: Zaawansowana technologia próbkowania cyfrowego gwarantuje stabilny i precyzyjny sygnał wyjściowy.

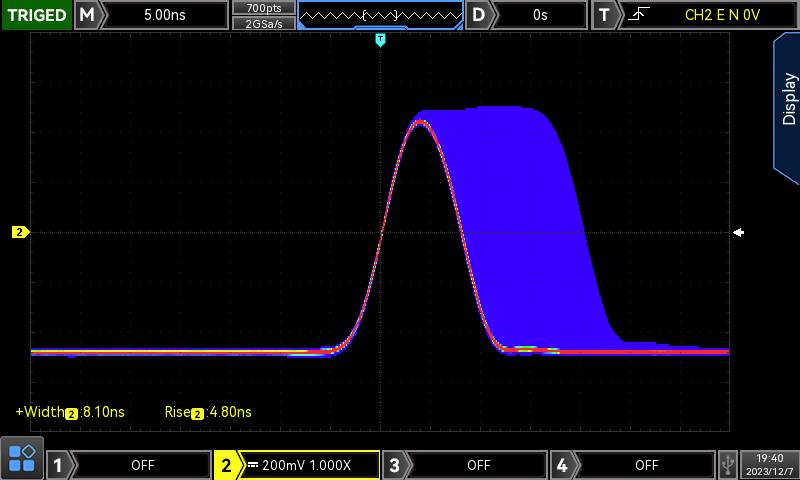

- - Szybka kontrola krawędzi: Nowa generacja precyzyjnych, szerokich dynamicznych fal impulsowych zapewnia minimalną szerokość impulsu wynoszącą 8 ns. Szerokość impulsu można precyzyjnie regulować, minimalny krok wynosi 100 ps, co pozwala na generowanie wyższych harmonicznych.
- - Wysoki stosunek sygnału do szumu (SNR): mała superpozycja sygnału z dużą składową stałą redukuje szum wyjściowy i zwiększa stosunek sygnału do szumu (SNR). (Sygnał CH1 na rysunku generowany jest przez serię UTG2000X.)
- - Różnorodne tryby modulacji: Obsługa 15 typów modulacji, w tym AM, FM, PM, DSB-DG66:DG70AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM i PWM.
- - Łączenie kanałów: Sygnały można łączyć za pomocą funkcji SUMA lub łączenia kanałów w celu generowania regulowanych sygnałów SNR oraz dwutonowych sygnałów wieloczęstotliwościowych.
- - Edytor fal dowolnych: Edytor fal dowolnych umożliwia tworzenie niestandardowych przebiegów poprzez wstawianie standardowych fal lub swobodne rysowanie.
Zakres dostawy
- - UTG2122X (2 kanały, 120MHz)
- - Kabel zasilający × 1
- - Kabel USB × 1
- - Kabel BNC-BNC × 1
- - Kabel BNC z czerwonymi i czarnymi zaciskami krokodylkowymi × 1
- - Wielojęzyczne instrukcje bezpieczeństwa
- - Skrócona instrukcja obsługi
- - Certyfikat kalibracji
Uwagi
Inne modele
- UTG2082X: częstotliwość wyjściowa 80 MHz, szybkość próbkowania 625 MSa/s, rozdzielczość 16-bitowa, 2 kanały, długość dowolnego przebiegu 64 Mpts, ekran dotykowy TFT-LCD 4,3″.
- UTG2062X: częstotliwość wyjściowa 60 MHz, szybkość próbkowania 625 MSa/s, rozdzielczość 16-bitowa, 2 kanały, długość dowolnego przebiegu 64 Mpts, ekran dotykowy TFT-LCD 4,3″.
