Generator funkcyjny Uni-T UTG4164X
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
1 Sztuki
Liczba
Suma (9592,68 zł / Sztuka)
10 903,25 zł
-12 %
9592,68 zł
11 799,00 zł
z VAT (klient indywidualny)
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka
Cechy produktu
Generator funkcji UNI-T UTG4164X, 160MHz, 4-kanałowy, dowolny
- Maksymalna częstotliwość wyjściowa: 160 MHz
- Częstotliwość próbkowania: 2,5 GSa/s
- Rozdzielczość pionowa: 16 bitów
- 4 kanały
- Długość dowolnej fali: 128 Mpts

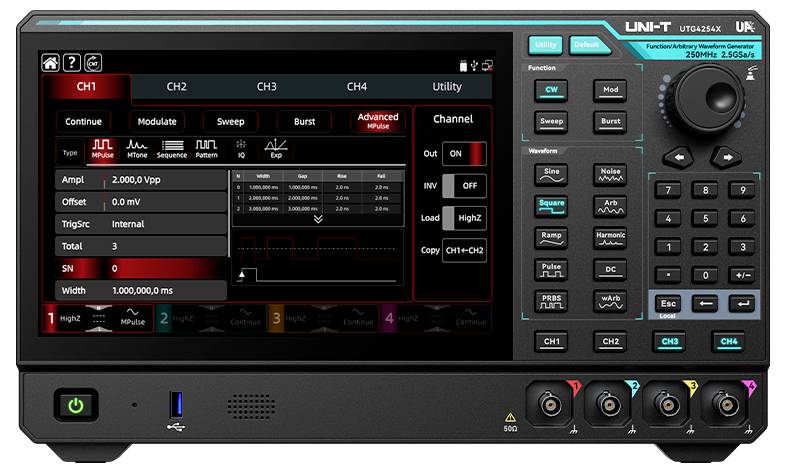

- Wyświetlacz: 10,1-calowy ekran dotykowy TFT-LCD
Dane techniczne
- 10,1-calowy pojemnościowy ekran dotykowy
- 4 niezależne kanały o pełnej mocy
- Stosunek sygnału do szumu (SNR)
- Wyjście protokołu cyfrowego (SPI, I2C, UART)
- zaawansowane funkcje (wieloimpulsowe, wielotonowe, sekwencyjne, wzorcowe, I/Q, ekspresyjne)
- Rodzaj sygnału wyjściowego
Sinus, kwadrat, rampa/trójkąt, impuls, harmoniczna, szum, PRBS, DC, dowolny
- Rodzaj produktu
Generator funkcyjny
- Zakres częstotliwości
1 µHz - 160 MHz
- Rodzaj sygnału wyjściowego
Sinus
Prostokątny
Rampa
Szum
Arbitralny
Trójkąt
- Zakres częstotliwości (sinus)
1 µHz – 160 MHz
- Współczynnik zawartości harmonicznych sinus
0,07 %
- Zakres częstotliwości (kwadrat)
1 µHz – 80 MHz
- Czas narastania prostokąta
2 ns
- Rodzaj wyświetlacza
LCD
- Zakres częstotliwości (trójkąt)
1 µHz – 20 MHz (Rampenwelle) Hz
- Zakres częstotliwości (ARB)
1 µHz – 50 MHz (DDS-Modus) Hz
fabryczna (bez certyfikatu)
- Funkcja wobulowania
Tak (przemiatanie: liniowe, logarytmiczne, listowe, krokowe)
- Modulacja (wewnętrzna)
AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM, SUM
- Modulacja (zewnętrzna)
AM, FM, PM, DSB-AM, ASK, FSK, PSK, OSK, PWM, SUM
- VCF
Tak
- Przerzutnik (synchroniczny)
Wewnętrzny, Zewnętrzny (wznoszący/opadający bok), Ręczny
- Bramka (asynchroniczna)
Tak (tryb bramkowany)
- Pomiar częstotliwości (zewnętrzny)
Tak (zintegrowany licznik częstotliwości: 100 mHz – 800 MHz, 8 cyfr/s)
- Wymiary
(S x W) 361 mm x 209 mm
- Waga
4.5 kg
- Ilość kanałów
4-kanałowy
- Maksymalna częstotliwość
160 MHz
- Minimalna częstotliwość
1 µHz
- Właściwości generatora funkcji
zaw. Licznik częstotliwości
- Usługa kalibracji
Kalibracja fabryczna bez certyfikatu
- Kategoria pomiarowa
CAT II
- Szerokość produktu
361 mm
- Wysokość produktu
209 mm

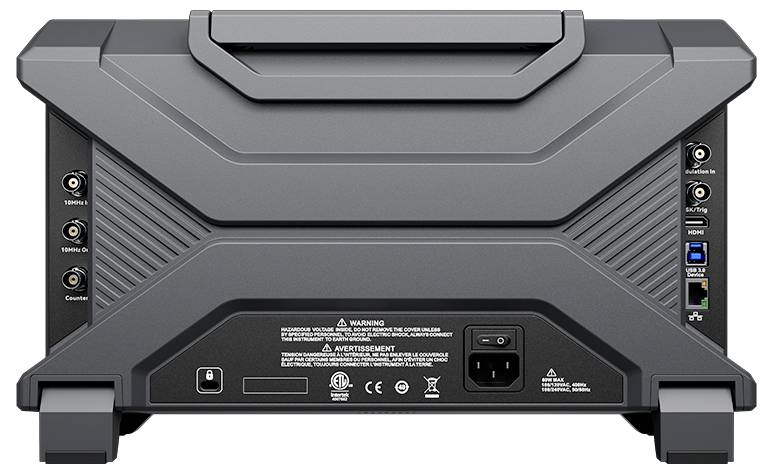

- Interfejsy
USB (urządzenie)
USB (host)
LAN
HDMI
- Zasilanie
230 V/AC
- Model katalogowy producenta
UTG4164X
Do pobrania
Karta katalogowa
Karta katalogowa 3837316 Generator funkcyjny Uni-T UTG4164X
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3837316 Generator funkcyjny Uni-T UTG4164X
Opis
UTG4164X zapewnia częstotliwość wyjściową 160 MHz na czterech równych kanałach przy częstotliwości próbkowania 2,5 GSa/s i 16-bitowej rozdzielczości pionowej. Technologia DDS pozwala na generowanie precyzyjnych i stabilnych kształtów sygnałów przy użyciu szybkich sygnałów prostokątnych. Obsługiwane są kompleksowe typy modulacji analogowej i cyfrowej, PRBS, operacje przemiatania i impulsowania, a także rozszerzone formy sygnału: Multi-Pulse, Sequence, Multi-Tone, IQ i Pattern. Dzięki 128 Mpts pamięci przebiegów dowolnych, zintegrowanemu edytorowi przebiegów, licznikowi częstotliwości i 10,1-calowemu ekranowi dotykowemu TFT-LCD urządzenie jest wszechstronne i może być stosowane w projektowaniu, edukacji i ogólnym testowaniu elektroniki.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Charakterystyka
- Sygnał wyjściowy o niskim poziomie zniekształceń: zakres dynamiki bez szumów -80 dBc i niski jitter zapewniają czyste i stabilne sygnały
- Szybkie czasy zbocza: Czas zbocza do 2 ns, minimalna szerokość impulsu ≥3 ns, precyzyjna regulacja w krokach co 100 ps, regulowany czas zbocza na impuls
- Cztery niezależne kanały: Jednoczesne wyjście na wszystkich kanałach do testowania równoległego i wielourządzeniowego
- Sprzęganie kanałów i dodawanie sygnałów: Częstotliwość, amplituda i faza mogą być swobodnie sprzęgane, wyjścia mogą być łączone (np. CH1 = CH1 + CH2 + CH3 + CH4)
- -Synchronizacja 4-kanałowa: zmiany na jednym kanale są automatycznie przenoszone na pozostałe trzy.
- SNR jednym kliknięciem: Superpozycja szumu gaussowskiego do bezpośredniej oceny odporności na zakłócenia
- 15 typów modulacji: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
- Wyjście protokołu cyfrowego: SPI, I²C i UART
- Licznik częstotliwości o wysokiej precyzji: sprzętowy licznik częstotliwości o zakresie pomiarowym od 100 mHz do 800 MHz
- Edytor dowolnych przebiegów: Ponad 200 zintegrowanych przebiegów, edycja na urządzeniu lub na komputerze za pomocą funkcji rysunkowych i matematycznych
- W standardzie dostępne są rozszerzone przebiegi: Multi-Pulse, Multi-Tone, Sequence, Pattern, IQ i Exp
Zakres dostawy
- UTG4164X x1
- Kabel zasilający x1
- Kabel USB do transmisji danych x1
- Kabel BNC-BNC x4
Uwagi
Inne modele
-UTG4254X: 4 kanały, częstotliwość wyjściowa 250 MHz, częstotliwość próbkowania 2,5 GSa/s, 16-bitowa rozdzielczość pionowa, długość dowolnego przebiegu 128 Mpts, 10,1-calowy ekran dotykowy TFT-LCD
-UTG4104X: 4 kanały, częstotliwość wyjściowa 100 MHz, częstotliwość próbkowania 2,5 GSa/s, 16-bitowa rozdzielczość pionowa, długość dowolnego przebiegu 128 Mpts, 10,1-calowy ekran dotykowy TFT-LCD
