Generator funkcyjny VOLTCRAFT FG-31602T

Wyświetlacz oscyloskopu z dwoma kanałami. Pokazuje częstotliwości i amplitudy, kanał A przy 1000 Hz, kanał B również 1000 Hz, oba 1000 Vpp.

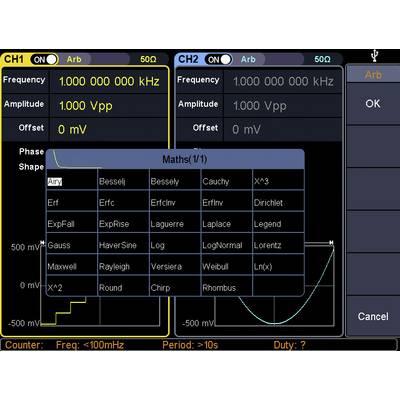

Interfejs urządzenia pomiarowego z dwoma kanałami. Częstotliwość i amplituda w obu kanałach. Funkcje matematyczne takie jak 'Airy', 'Erf', 'Gauss'.

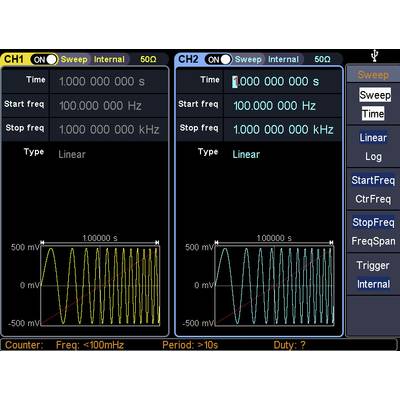

Dwa kanały oscyloskopu wyświetlają przebiegi. CH1: żółta fala sinusoidalna, ustawienie 1 Hz. CH2: niebieska fala, ustawienie 100 kHz. Modulacja liniowa.

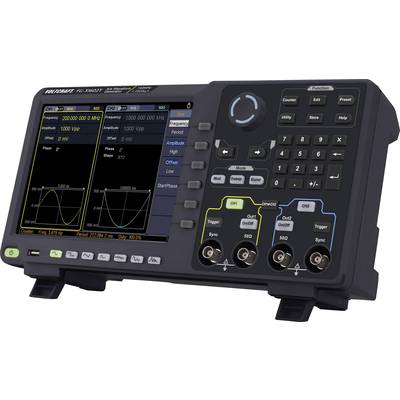

Elektroniczny przyrząd pomiarowy z dwoma ekranami wyświetlającymi, które prezentują różne sygnały elektryczne i kształty fal. Klawiatura po prawej stronie.

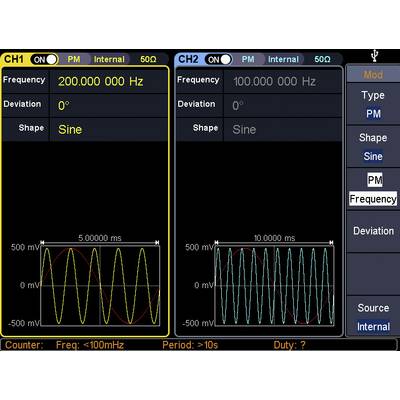

Dwa kanały oscyloskopu wyświetlają częstotliwości 200 MHz i 100 MHz z falami sinusoidalnymi. Oba kanały mają 0° odchylenia i prezentują kształty fal.

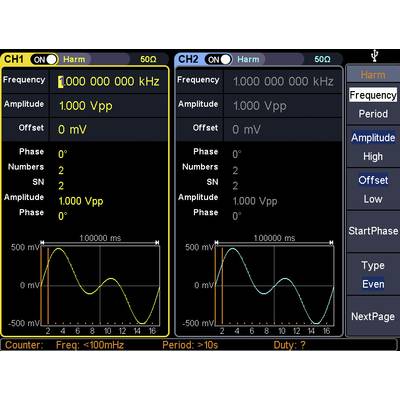

'Generator fal dwukanałowy. Kanał CH1: żółta fala sinusoidalna o częstotliwości 1 MHz, amplituda 1 Vpp. Kanał CH2: niebieska fala sinusoidalna o częstotliwości 1 MHz, amplituda 1 Vpp. Sterowanie częstotliwością i amplitudą po prawej stronie.'

Oscyloskop z dwoma kanałami. CH1: Częstotliwość 1 GHz, amplituda 1 Vpp, offset 0 mV. CH2: Takie same ustawienia. Wykresy przedstawiają sygnały przy offset 0 mV.

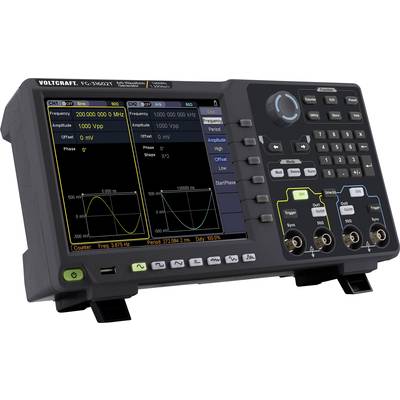

Cyfrowy oscyloskop z wyświetlaczem pokazuje dwie krzywe sinusoidalne oraz różne opcje ustawień do pomiaru częstotliwości i amplitudy.

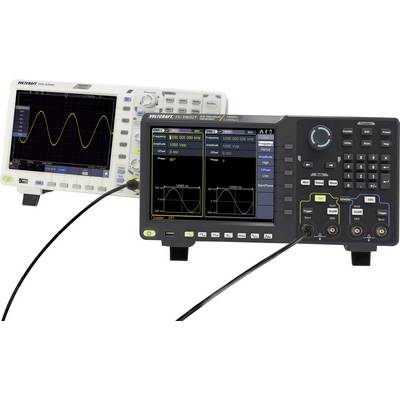

Dwa oscyloskopy wyświetlają różne kształty fal na swoich ekranach. Po lewej stronie sinusoida, po prawej bardziej złożone sygnały.

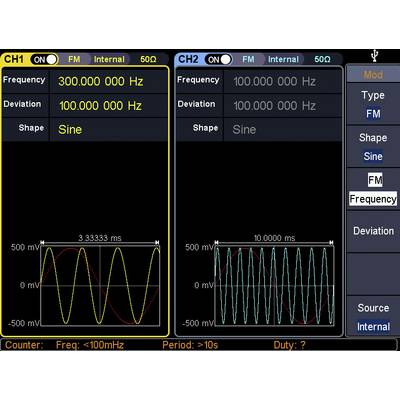

'Dwa wyświetlacze pomiarowe generatora sygnału. Kanał 1 przedstawia sinusoidę o częstotliwości 300 kHz, kanał 2 sinusoidę o częstotliwości 100 kHz. Odchylenie i kształt są identyczne. Obie fale mają amplitudę ±500 mV.'

Tylna strona urządzenia elektronicznego z ostrzeżeniami i złączami, w tym złączem zasilania i sieciowym.

Ekran oscyloskopu wyświetla dwa kanały: CH1 z falą 'StairUp', CH2 z falą kwadratową. Częstotliwość: 1 kHz, amplituda: 1 Vpp.

Dwa kanały oscyloskopu wyświetlają sygnały prostokątne. CH1: Częstotliwość 1 kHz, amplituda 1 Vpp. CH2: Identyczny sygnał jak CH1.

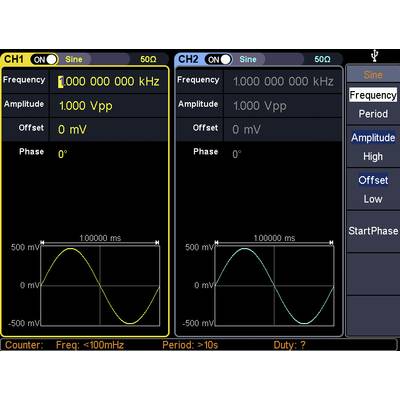

Dwa kanały oscyloskopu, CH1 i CH2, pokazują fale sinusoidalne o częstotliwości 1 kHz i amplitudzie 1 Vpp. Poniżej przedstawiono diagramy fal.

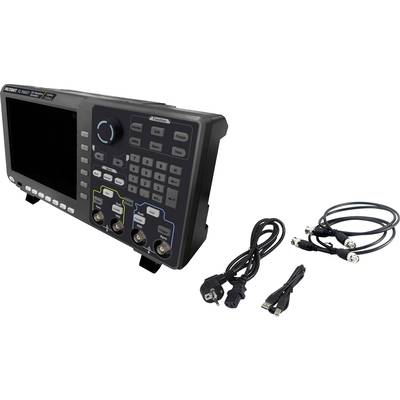

Cyfrowy oscyloskop z wieloma elementami sterującymi i złączami. Obok niego leżą różne kable do zasilania i transmisji danych.

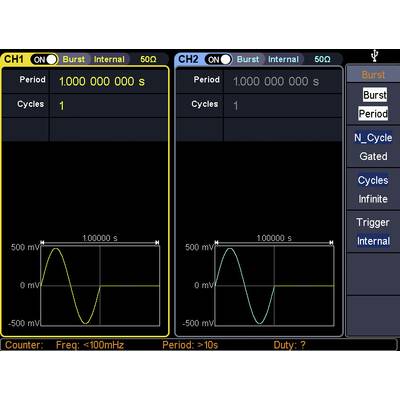

'Ekran oscyloskopu z dwoma kanałami. CH1 wyświetla żółtą falę sinusoidalną, CH2 niebieską. Czas trwania okresu dla obu wynosi 1 sekundę.'

1/16

Dodatkowe informacje:

Dostawa w wt. 13.10

11 Sztuki

Liczba

Sztuki

Suma (4023,58 zł / Sztuka)

4023,58 zł

4949,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 536,58 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

FG-31602T 160 MHz dwukanałowy generator arbitralny z obsługą za pomocą ekranu dotykowego

160 MHz
Dwa kanały
14-bitowa rozdzielczość pionowa
Częstotliwość próbkowania 1,25 GS/s, 1 μHz rozdzielczość częstotliwości
Arbitralny czujnik sygnału do 1 m
20 x 32 cm (8") ekran dotykowy LCD 800 x 600
Zaawansowana technologia DDS, wyjściowa częstotliwość szczytowa 250 MHz
Wyjście sygnału: 6 podstawowych przebiegów: sinusoidalny, kwadratowy, pulsowy, rampowy, szumowy i harmoniczny, 152 wbudowane arbitralne grupy sygnałów
Liczne opcje modulacji: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, Sweep i Burst
Wbudowany, precyzyjny licznik częstotliwości 100 - 200 MHz.
Obsługuje SCPI

Dane techniczne

Rodzaj produktu: Generator funkcyjny

Zakres częstotliwości: 1 µHz - 160 MHz

Rodzaj sygnału wyjściowego: Arbitralny
Szum
Impulsowy
Prostokątny
Sinus
Trójkąt

Zakres częstotliwości (sinus): 1 μHz - 160 MHz

Zakres częstotliwości (kwadrat): 1 μHz - 50 MHz

Rodzaj wyświetlacza: LCD

Zakres częstotliwości (trójkąt): 1 μHz - 5 MHz

Zakres częstotliwości (ARB): 1 μHz - 50 MHz

: fabryczna (bez certyfikatu)

Wymiary: (S x W) 340 mm x 177 mm

Waga: 2.5 kg

Ilość kanałów: 2- kanałowy

Maksymalna częstotliwość: 160 MHz

Minimalna częstotliwość: 1 µHz

Właściwości generatora funkcji: modulacja

Kategoria pomiarowa: CAT II

Szerokość produktu: 340 mm

Wysokość produktu: 177 mm

Interfejsy: USB (host)
USB (urządzenie)
LAN

Zasilanie: sieciowe
230 V/AC

Model katalogowy producenta: FG-31602T

Opakowanie bez plastiku: Opakowania bez tworzyw sztucznych

Zgodność i certyfikaty

Certified by EU Garan

Do pobrania

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2139576 Generator funkcyjny VOLTCRAFT FG-31602T

Informacje

Informacje 2139576 Generator funkcyjny VOLTCRAFT FG-31602T

Deklaracja zgodności

Deklaracja zgodności 2139576 Generator funkcyjny VOLTCRAFT FG-31602T

Warunki gwarancji

Warunki gwarancji 2139576 Generator funkcyjny VOLTCRAFT FG-31602T

Opis

FG-30000T dwukanałowy generator arbitralny z ekranem dotykowym.

Dzięki cyfrowemu generowaniu sygnału (technologia DDS), ten generator dowolnych funkcji wytwarza stabilne, dokładne i czyste sygnały wyjściowe o szerokości pasma 80 MHz, próbkowanie w czasie rzeczywistym 1,25 GS / s (maks.) z rozdzielczością częstotliwości 1 μHz.

Generator obsługuje 6 grup roboczych (sinus, prostokąt, rampa, szum oraz harmoniczne), jak również 152 zintegrowanych sygnałów arbitralnych (1 μHz - 50 MHz) o rozdzielczości pionowej 14 bitów. Ponadto oferuje liczne opcje modulacji, w tym AM, FM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, sweep i burst.

Wszystkie parametry sygnału i ustawienia są wyświetlane na 8-calowym ekranie dotykowym TFT-LCD o rozdzielczości 800 x 600 za pośrednictwem przyjaznego interfejsu graficznego.

Charakterystyka

6 podstawowych przebiegów: sinusoidalny, kwadratowy, pulsowy, rampowy, szumowy i harmoniczny, 152 wbudowane arbitralne grupy falowe
Liczne opcje modulacji: AM, FM, PM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, Sweep, Burst
Zakres częstotliwości: 100-200 MHz
Rozdzielczość licznika częstotliwości: 7 cyfr
Długość sygnału: 2 pkt do 1 Mpts
Interfejs komunikacyjny: host USB, urządzenie USB, LAN
Wejście: licznik, zewnętrzna modulacja, zewnętrzny wyzwalacz, zewnętrzny zegar odniesienia

Zakres dostawy

Generator funkcji
Kabel zasilający
2x kable Q9 BNC
Płyta CD (oprogramowanie, instrukcja obsługi (EN)
Karta charakterystyki
