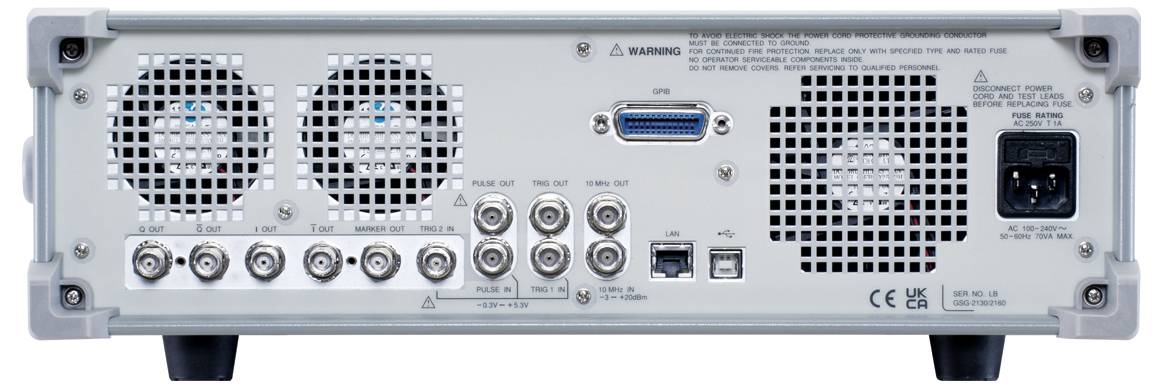

Generator sygnału GW Instek GSG-2060 (GPIB) (CE) RF-Signalgenerator
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (40 812,20 zł / Sztuka)
40 812,20 zł
50 199,01 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
GW Instek GSG-2060 (GPIB) (CE) Generator sygnału RF
- Szeroki zakres częstotliwości: obejmuje 9 kHz do 6 GHz.
- Wysoka elastyczność amplitudy: zakres amplitudy wyjściowej od -140 dBm do +20 dBm z rozdzielczością 0,01 dBm.
- Doskonały szum fazowy: poniżej -117 dBc/Hz (typowo) przy częstotliwości wyjściowej 1 GHz i przesunięciu 20 kHz.
- Modulacja analogowa: Zintegrowane funkcje modulacji AM, FM i PM.
- Wszechstronne wyjście sygnału: Zapewnia wyjście sygnału LF (sinusoidalny, prostokątny, trójkątny/rampowy, szum Gaussa) i wyjście sygnału impulsowego.
- Wysoka dokładność częstotliwości: standardowo stabilność częstotliwości 10 ppm i współczynnik starzenia 2 ppm; opcjonalnie stabilność częstotliwości 10 ppb i współczynnik starzenia 0,1 ppm (OCXO).
- Kompleksowe interfejsy: standardowo wyposażone w USB i LAN; GPIB dostępny opcjonalnie. Polecenia są zgodne ze standardem SCPI.
- Kompaktowa konstrukcja: standardowy rozmiar szafy 3U.
- Czytelny wyświetlacz: 7-calowy wyświetlacz TFT LCD umożliwiający kompleksową prezentację parametrów i stanu.
Dane techniczne
- Szum fazowy: Mniej niż -117 dBc/Hz (typowo) przy wyjściu 1 GHz i przesunięciu 20 kHz
- Rozdzielczość częstotliwości 0,001 Hz
- Poziom wyjściowy: -110 dBm do +13 dBm (typowo: +20 dBm)
- ALC (automatyczna kontrola poziomu) dla mocy wyjściowej
- Wyświetlacz: 7-calowy TFT LCD
- Funkcje przechowywania
- Funkcje zabezpieczające: OVP, OCP, OTP, alarm awarii wentylatora
- Złącze GPIB
- <1 />
- <2 />
- <3 />
- <4 />
- <5 />
- <6 />
- <7 />
- Interfejs USB
- Interfejs LAN
- Wejście modulacji zewnętrznej
- Zintegrowany ogranicznik mocy dla bezpieczeństwa
- Rodzaj sygnału wyjściowego
CW (fala ciągła)
Puls
Sweep;
Arbitralny (opcjonalnie)
Doppler (opcjonalnie)
- Rodzaj produktu
Generator sygnału
- Zakres częstotliwości
9 kHz - 6 GHz
- Rodzaj sygnału wyjściowego
Sinus
- Rodzaj wyświetlacza
LCD
fabryczna (bez certyfikatu)
- Ilość kanałów
1-kanałowy
- Maksymalna częstotliwość
6 GHz
- Minimalna częstotliwość
9 kHz
- Właściwości generatora funkcji
zaw. Licznik częstotliwości
wzmacniacz mocy
modulacja
- Interfejsy
GPIB
- Model katalogowy producenta
GSG-2060 (GPIB) (CE) RF-Signalgenerator
Do pobrania
Karta katalogowa
Karta katalogowa 3437815 Generator sygnału GW Instek GSG-2060 (GPIB) (CE) RF-Signalgenerator
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3437815 Generator sygnału GW Instek GSG-2060 (GPIB) (CE) RF-Signalgenerator
Opis
GW Instek GSG-2060 to wielofunkcyjny generator sygnału RF pokrywający zakres częstotliwości od 9 kHz do 6 GHz. Idealnie nadaje się do szkoleń z zakresu komunikacji, testowania komponentów RF (takich jak wzmacniacze, anteny i filtry), testowania sygnałów elektronicznych w motoryzacji i zastosowań IoT. Urządzenie to spełnia wymagania testowe dla produktów RF zarówno w fazie produkcji, jak i rozwoju. GSG-2060 oferuje znakomite parametry techniczne, w tym szeroki zakres amplitudy wyjściowej od +20 dBm do -140 dBm, niski szum fazowy -117 dBc/Hz (przy wyjściu 1 GHz i przesunięciu 20 kHz) oraz wysoką dokładność częstotliwości ze stabilnością częstotliwości 10 ppm i współczynnikiem starzenia 2 ppm. Opcjonalnie, stabilność częstotliwości i szybkość starzenia można poprawić do 10 ppb stabilności i 0,1 ppm szybkości starzenia poprzez wybranie opcji OCXO (Oven Controlled Crystal Oscillator). Seria obejmuje zintegrowane funkcje modulacji analogowej (AM, FM, PM) oraz wyjścia sygnałów LF i impulsowych. Urządzenie GSG-2060 jest wyposażone w 7-calowy wyświetlacz TFT LCD, który wyświetla pełne informacje o parametrach i stanie urządzenia. Oferuje także interfejsy USB, LAN i opcjonalnie GPIB z poleceniami zgodnymi ze standardem SCPI, umożliwiającymi zdalne sterowanie.
Opis tego produktu został przetłumaczony automatycznie.
