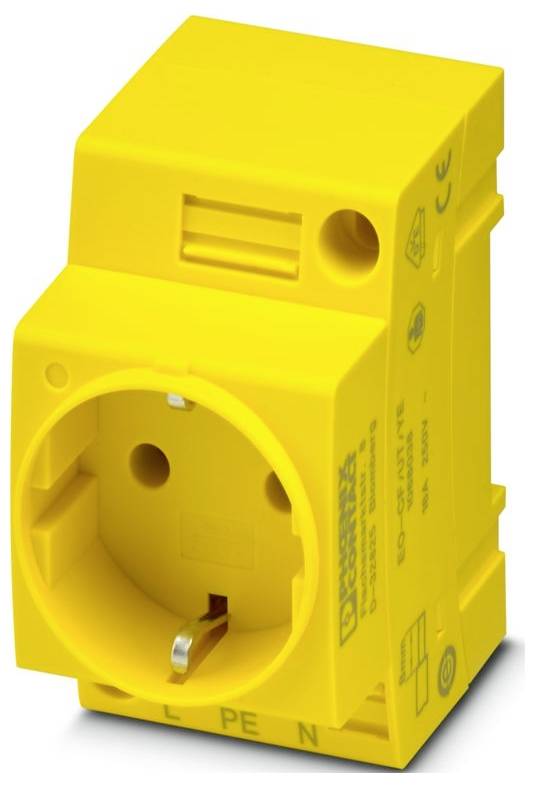

Gniazdko Phoenix Contact EO-CF/UT/YE żółty (D x S x W) 62.1 x 45 x 75 mm
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Gniazdko
Certyfikat odporności
IP20
Model katalogowy producenta
EO-CF/UT/YE
Kolor
żółty
Długość produktu
62.1 mm
Karta katalogowa (PDF)
69 Sztuki
Liczba (Rozmiar opakowania 5 szt.)
Suma (35,61 zł / Sztuka)
178,05 zł
219,00 zł
z VAT (klient indywidualny)
Cena netto
Dane techniczne
- Rodzaj połączenia: śrubowe.
- Gwint śrub M3
- Moment dokręcania: 0,5 ... 0,6 Nm
- Przekrój przewodu giętkiego: 0,25 mm² ... 2,5 mm²
- Przekrój przewodu sztywnego: 0,2 mm² ... 4 mm²
- Przekrój przewodu AWG: 24 ... 12 (przeliczone na IEC)
- Szerokość: 45 mm
- Wysokość: 75 mm
- Głębokość: 62,1 mm
- Kolor: żółty (RAL 1018)
- Klasa palności zgodnie z UL 94: V0
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -45 °C ... 70 °C (maksymalny zakres temperatur roboczych, wliczając samonagrzewanie, patrz krzywa obniżania wartości znamionowych)
- Temperatura otoczenia (przechowywanie/transport): -45 °C ... + 70 °C
- Normy/Przepisy: VDE 0620-1
- Sposób montażu: do montażu na szynie montażowej w interfejsie serwisowym lub do montażu bezpośredniego
- Materiał izolacyjny PA
- Końcówka odizolowanego przewodu: 8 mm
- Napięcie znamionowe: 250 V AC (50 Hz)
- Uwaga dotycząca użytkowania: Gniazdo to nie jest przeznaczone do zastosowań wymagających dużego obciążenia (HL), takich jak ładowarki pojazdów elektrycznych i duże grzejniki promiennikowe.
- Maksymalna strata mocy w warunkach nominalnych: 1,8 W.
- Specyfikacja testu: DIN EN 50155 (VDE 0115-200):2022-06
- Wynik: Egzamin zdany
- Zastosowanie materiału izolacji statycznej w niskich temperaturach: -60 °C
- Wskaźnik temperatury materiału izolacyjnego (DIN EN 60216-1 (VDE 0304-21)): 130 °C
- Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R22: HL 1 - HL 3
- Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R23: HL 1 - HL 3
- Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R24: HL 1 - HL 3
- Normy: Normy
- Wskaźnik względnej temperatury materiału izolacyjnego (Elec., UL 746 B): 130 °C
- Prąd znamionowy: 16 A
- Częstotliwość: f1 = 5 Hz do f2 = 250 Hz
- Dopuszczalna wilgotność (przechowywanie/transport): 30% ... 70 %
- Oscylacja/szum szerokopasmowy: Oscylacja/szum szerokopasmowy
- Widmo: Test trwałości użytkowej kategorii 2, zamontowany na wózku
- Poziom ASD: 6,12 (m/s²)²/Hz
- Przyspieszenie: 30g
- Czas trwania testu na oś: 5 godzin
- Kierunki testu: osie X, Y i Z (dodatnie i ujemne)
- Schocken: Schocken
- Kształt fali uderzeniowej: półsinusoida
- Czas trwania wstrząsu: 18 ms
- Liczba wstrząsów w każdym kierunku: 3
- Wskaźnik stanu: nie
- Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R26: HL 1 - HL 3
- Kalorymetryczne rozpraszanie ciepła NFPA 130 (ASTM E 1354): 28 MJ/kg
- Palność powierzchni NFPA 130 (ASTM E 162): zatwierdzona
- Specyficzna gęstość optyczna spalin NFPA 130 (ASTM E 662): zatwierdzona
- Test toksyczności dymu NFPA 130 (SMP 800C): zaliczony
- Kod kraju: Niemcy
- Lehrdorn: A3;B3
- Przekrój przewodu giętkiego [AWG]: 24 ... 14 (przeliczone na IEC)
- Przekrój przewodu giętkiego (tuleja bez osłony plastikowej): 0,25 mm² ... 2,5 mm²
- Przekrój przewodu giętkiego (tuleja z osłoną plastikową): 0,25 mm² ... 2,5 mm²
- Przekrój przewodu giętkiego (2 przewody o takim samym przekroju z końcówką kablową TWIN i osłoną plastikową): 0,2 mm² ... 4 mm²
- Głębokość na NS 35/7,5: 63 mm
- Głębokość na NS 35/15: 70,5 mm
- Średnica otworu: 4,4 mm
- Materiał styku: CuZn38
- Typ złącza: złącze czołowe CF
- Rodzaj produktu
Gniazdko
- Model katalogowy producenta
EO-CF/UT/YE
- Kolor
żółty
IP20
- Długość produktu
62.1 mm
- Szerokość produktu
45 mm
- Wysokość produktu
75 mm
- Wymiary
(D x S x W) 62.1 x 45 x 75 mm
- Zakończenie
Złącze śrubowe
- Napięcie znamionowe
| 250 V/AC
- Natężenie znamionowe
16 A
- Maksymalne pole przekroju przewodnika
4 mm²
- Minimalne pole przekroju przewodnika
0.2 mm²
- Sposób montażu
Szyna montażowa (szyna DIN)
montaż stały
- Głębokość montażowa
62.1 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3562466 Gniazdko Phoenix Contact EO-CF/UT/YE żółty (D x S x W) 62.1 x 45 x 75 mm
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3562466 Gniazdko Phoenix Contact EO-CF/UT/YE żółty (D x S x W) 62.1 x 45 x 75 mm
Opis
Gniazdo wtykowe, typ wtyczki CF, rodzaj przyłącza: zacisk śrubowy, kolor: żółty, napięcie znamionowe: 250 V AC (50 Hz), prąd znamionowy: 16 A, do montażu na szynie DIN w interfejsie serwisowym lub montażu bezpośredniego, normy/przepisy: VDE 0620-1, kod kraju: Niemcy
