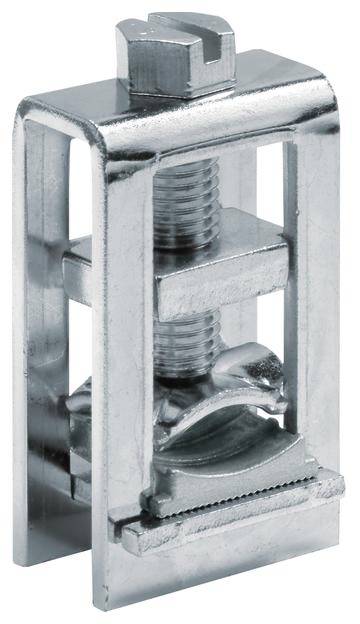

Hager Sonstige Installationstechnik Terminal do szynoprzewodów 1 szt.

Zacisk szynowy 50mm²-150mm², do szyn zbiorczych 12x5mm, 12x10mm. Rozwiązanie szafy licznikowej Obudowa szafy zgodna z normą DIN VDE 0603/1, norma wymiarowa DIN 43 870 do montażu natynkowego, podtynkowego lub częściowo wpuszczanego. Składa się z szafy z drzwiami wykonanymi z malowanej proszkowo, wypalanej, stabilnej profilowanej blachy stalowej o grubości 1 mm. Wyściółka wewnętrzna w całości wykonana z tworzywa sztucznego. Wpusty kablowe od góry i od dołu poprzez wbudowane plastikowe płyty kołnierzowe. Wstępnie wytłoczone w plastikowej części z tyłu. Przepusty szyn zbiorczych jako kołnierze po obu stronach, które można otworzyć bez użycia narzędzi w dolnej części, jako możliwość połączenia szyn zbiorczych różnych szaf lub w połączeniu ze skrzynką przyłączeniową kabli i zestawem przyłączeniowym. Oprócz przejścia w NAR znajdują się również otwory w obszarze AAR (dla wysokości 1100 i 1400 mm) oraz RfZ (dla wysokości 1100 mm). Drzwi zlicowane z wewnętrznymi, regulowanymi zawiasami, możliwość otwierania na prawą lub lewą stronę z kątem otwarcia 110°. Zamek drzwiowy z ćwierćobrotem. Zamek drzwi można wymienić na inny zamek. Szafy można łączyć kołnierzami obok siebie lub jedna na drugiej. Rozmiar szafy od 1 do 5 pól z 72 do 540 jednostkami magazynowymi (PLE). Uwaga: Zgodnie z VDE-AR-N 4100:2019-04 przewód główny należy wprowadzić od dołu lub z boku do dolnej przestrzeni przyłączeniowej szafy licznikowej i tam podłączyć. Wysokość: __ mm (1100 mm lub 1400 mm) Szerokość: __ mm Głębokość: 205 / 160 mm, kolor RAL: 9010 Klasa ochrony 44, klasa ochrony II Prąd znamionowy systemu szyn zbiorczych 250 A Konstrukcja zgodnie z VDE-AR-N 4100:2019 -04 System liczników dla __ lokalizacji liczników. Zgodnie z warunkami technicznymi podłączenia (TAB) VNB __ dla: __ Elektronicznych liczników domowych (eHZ) lub __ liczników z mocowaniem 3-punktowym (3HZ). __ dla systemów referencyjnych o typowym zużyciu domowym maks. 63 A (10 mm²) zgodnie z DIN 18015-1 (__ mieszkania, __ ogólne, __ rezerwa, __ pompa ciepła) __ dla zastosowań prądu stałego maks. 32 A (10 mm²) zgodnie z normą VDE-AR-N 4100: 2019-04 (np. fotowoltaika do 22 KW) __ do zastosowań z prądem ciągłym



Opis tego produktu został przetłumaczony automatycznie.
