HARTING 09731646907 Listwa ze złączami bagnetowymi Ilość rzędów 3 1 szt.

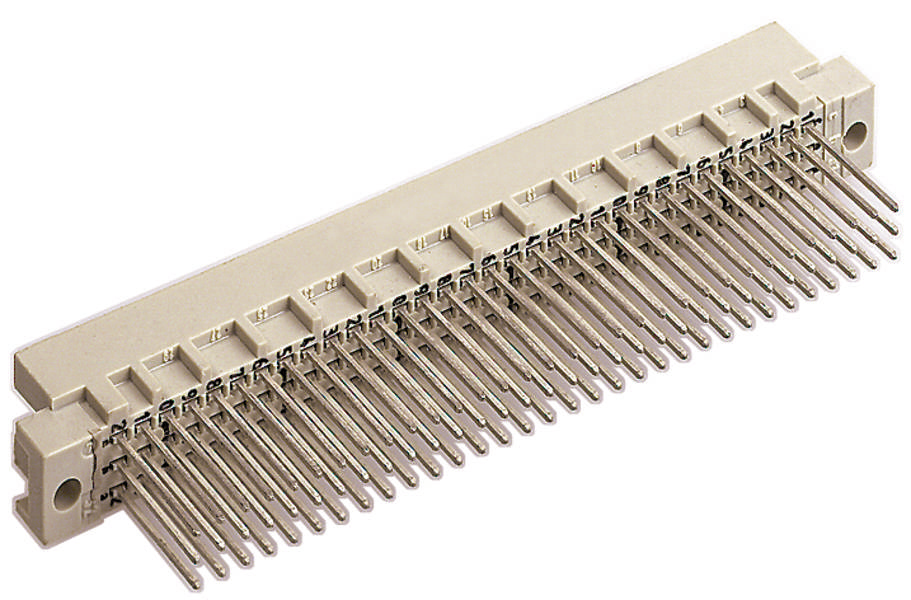

Biały 62-stykowy złącze DIN z licznymi stykami metalowymi, stosowane w obwodach elektronicznych do łączenia elementów.

Rodzaj produktu

Listwa ze złączami bagnetowymi

Rodzaj złącza

proste

Wymiary siatki

2.54 mm

Zawartość

1 szt.

Ilość pinów

Karta katalogowa (PDF)

Dostawa w śr. 7.10

10 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (26,58 zł / Sztuka)

26,58 zł

32,69 zł

z VAT (klient indywidualny)

Cena netto

Dostępnych jest tylko 10 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa o stykach nożowych

Ilość pinów 64
Ilość rzędów 3
Opis 1 szt.

Dane techniczne

Seria: DIN 41612
Element: złącze męskie
Opis kontaktu: prosty
Typ połączenia: połączenie owijane
Typ połączenia: PCB do kabla;
Liczba kontaktów: 64
Długość szpilki: 13 mm
Rzędy styków wtyczki: 3
Skok, strona przyłącza: 2,54 mm
Prąd znamionowy: Prąd znamionowy mierzony w temperaturze 20°C, szczegóły można znaleźć w krzywej obniżania wartości znamionowych
Rezystancja izolacji:> 1012Ω
Rezystancja objętościowa: ≤20 mΩ
Temperatura graniczna: -55... +125 °C
Siła wkładania i wyciągania: ≤ 60 N
Cykle krycia: ≥ 400
Napięcie probiercze Ueff: 1 kV (styk-styk); 1,55 kV (styk-masa)
Grupa materiałów izolacyjnych: IIIa (175 ≤ CTI< 400)
Zastosowany materiał: termoplastyczny materiał do formowania, wzmocniony włóknem szklanym
Kolor wstawki: RAL 7032 (szary żwirowy)
Materiał styków: stop miedzi
Powierzchnia styku: metal szlachetny nad Ni po stronie wtyczki; Ni po stronie przyłącza
Klasa palności materiału zgodnie z UL 94: V-0
Normy: IEC 60603-2
Waga netto: 14,05 g
Oznaczenie: Typ R
Raster, strona wtykowa: 2,54 mm
Luz: ≥ 1,2 mm
Droga upływu: ≥ 1,2 mm
Cechy: nie zawiera ołowiu
Montaż na PCB: z kołnierzem
Podłączanie na gorąco: nie
Klasyfikacja kolejowa: F4/I3 zgodnie z NFF 16-101/102
Montaż styków: rzędy a i c, pozycje 1, 2, ... , 31, 32
Kodowanie: Kodowanie z utratą kontaktu

Rodzaj produktu: Listwa ze złączami bagnetowymi

Rodzaj złącza: proste

Ilość pinów: 64

Ilość rzędów: 3

Wymiary siatki: 2.54 mm

Połączenie komponentów: złącze kątowe

Kolor: szary krzem (ral 7032)

Materiał obudowy: PA

Numer katalogowy producenta: 09731646907

Zawartość: 1 szt.

Materiał styku: stop miedzi

Model katalogowy producenta: 09 73 164 6907

Rezystancja styku: 20 mΩ

Rezystancja izolacji: 1012 Ω

Długość kołka: 13 mm

: Printed circuit board to cable

: Other

: 64

: Other

: -55-125 °C

: Other

: Direct connection

: Other

: 13 mm

: 2.54 mm

: 3

: 2.54 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 2 A

Do pobrania

Karta katalogowa

Karta katalogowa 3003577 HARTING 09731646907 Listwa ze złączami bagnetowymi Ilość rzędów 3 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3003577 HARTING 09731646907 Listwa ze złączami bagnetowymi Ilość rzędów 3 1 szt.

Opis

Złącze męskie, przyłącze uzwojenia, prąd znamionowy: 2 A, styki: 64, proste, stop miedzi, metal szlachetny na Ni po stronie wtyku, Ni po stronie przyłącza
