Hybrydowy rozrusznik silnika '4 w 1'' Phoenix Contact ELRH5-IES-SC-230AC/500AC-2

Szare urządzenie elektroniczne z czerwonym przyciskiem oznaczonym „RESET", żółtymi diodami LED i połączeniami zaciskowymi na górze, używane do monitorowania bezpieczeństwa.

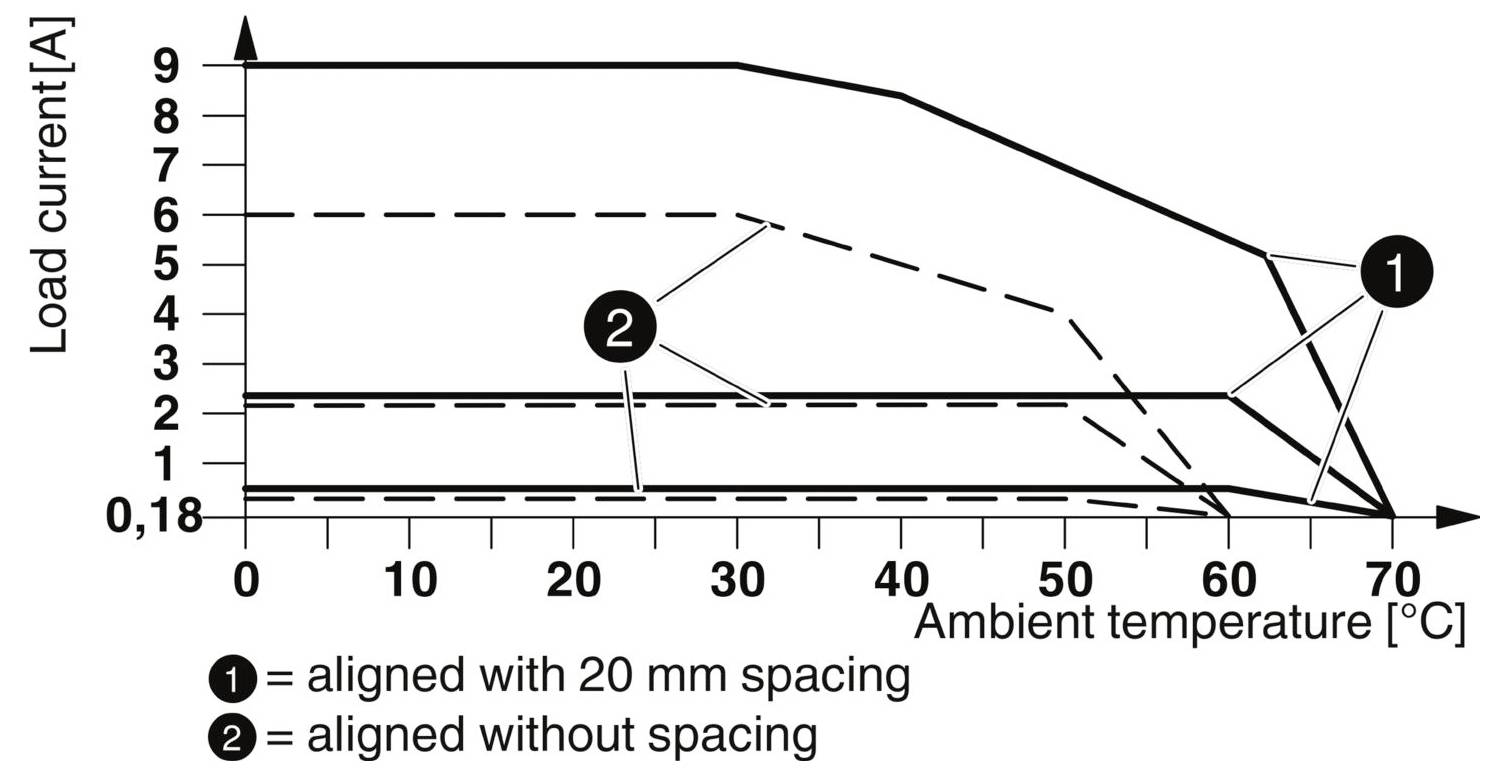

Wykres pokazujący prąd obciążenia w Amperach w stosunku do temperatury otoczenia w stopniach Celsjusza. Linia 1 pokazuje wyższy prąd przy odległości 20 mm w porównaniu z linią 2 bez odległości.

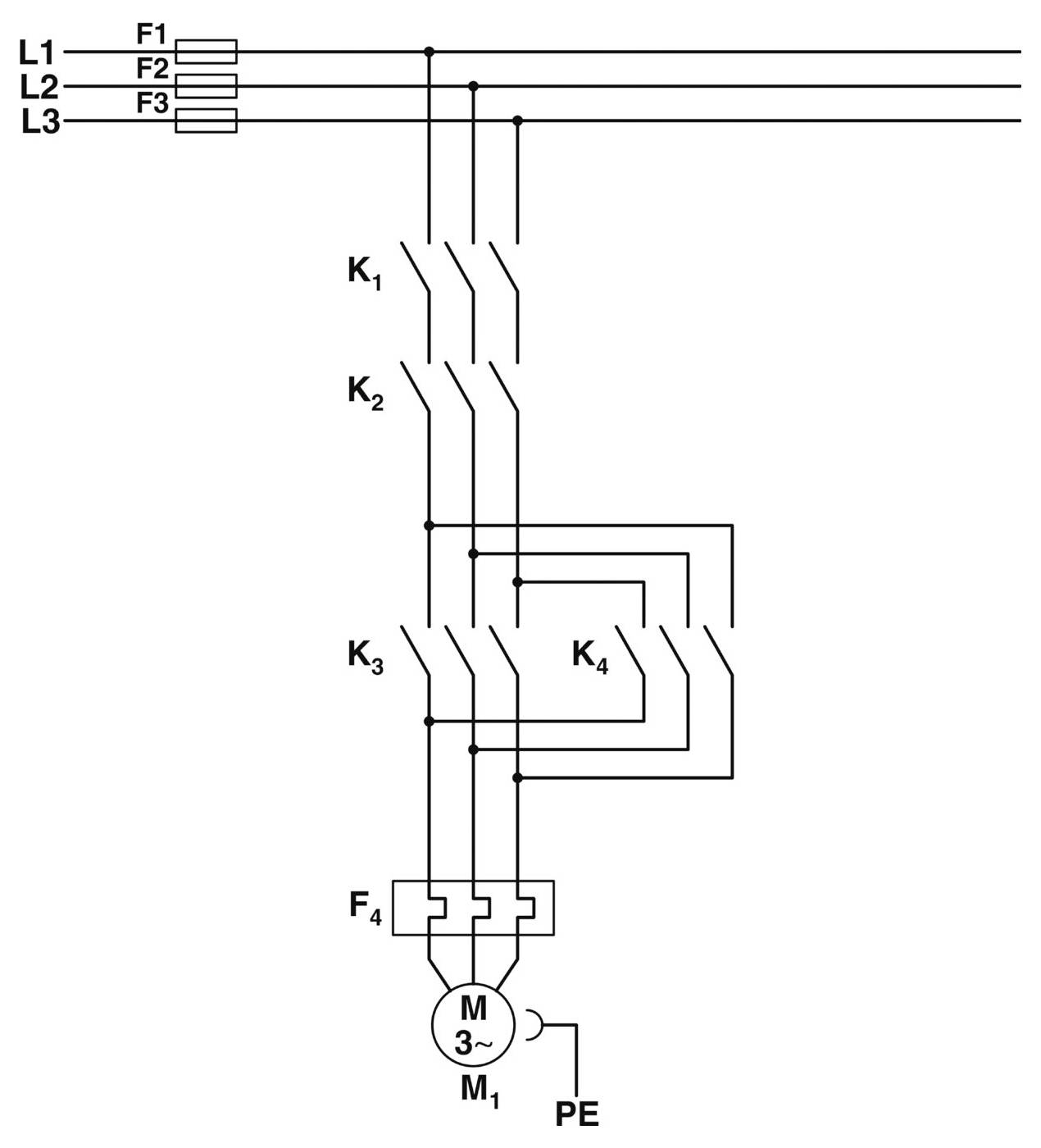

Schemat obwodu sterowania silnikiem trójfazowym pokazujący bezpieczniki (F1-F3), styki (K1-K4), silnik (M) i połączenia ochronnego uziemienia (PE).

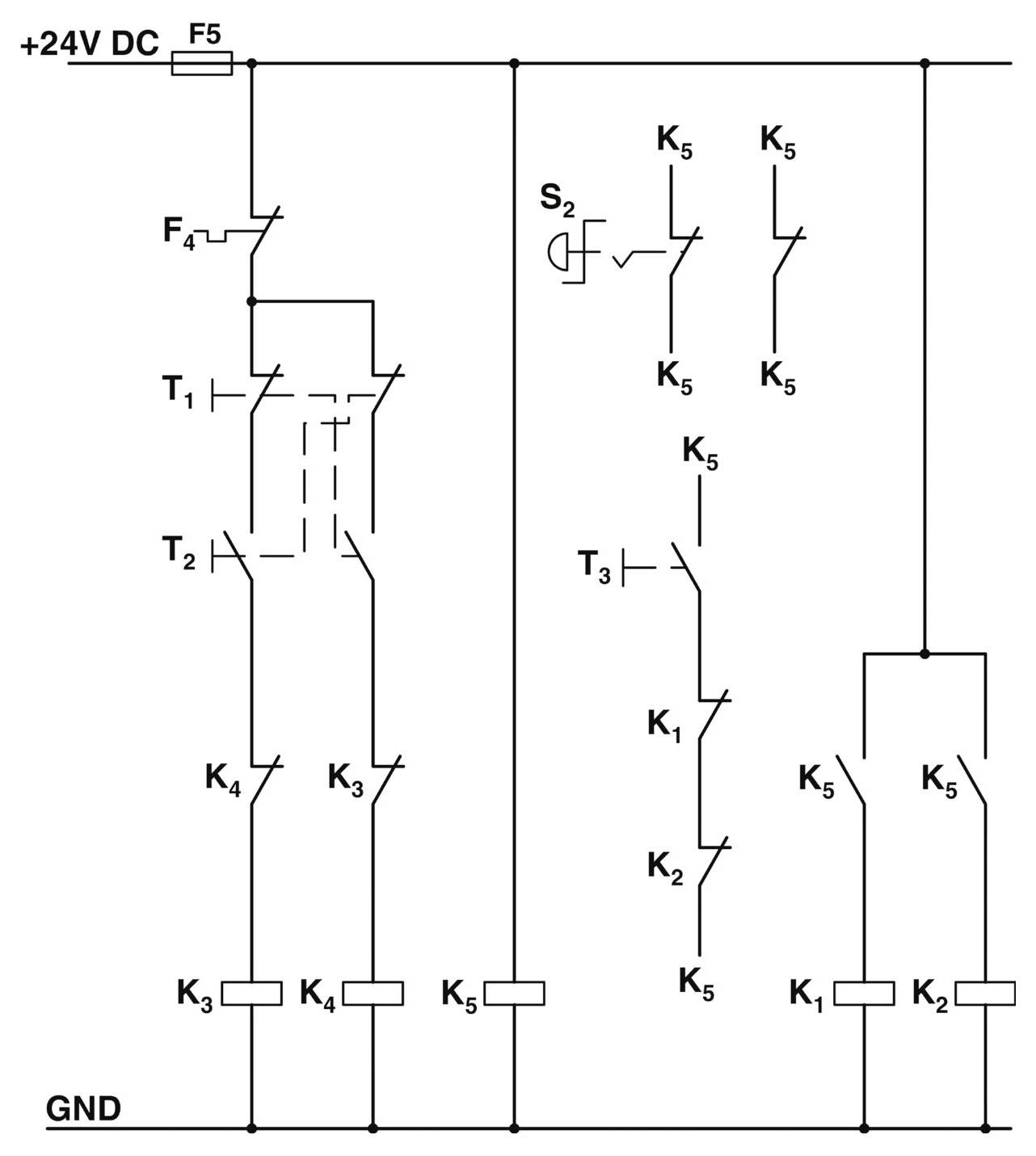

Schemat pokazujący obwód prądu stałego 24V z komponentami F4, F5, T1, T2, T3, przełącznikami S2, przekaźnikami K1-K5 oraz połączeniem GND.

Czarna kamera bezpieczeństwa Foscam w kształcie kopuły z zaokrągloną konstrukcją, wyposażona w widoczny obiektyw poniżej, odpowiednia do użytku wewnętrznego lub zewnętrznego.

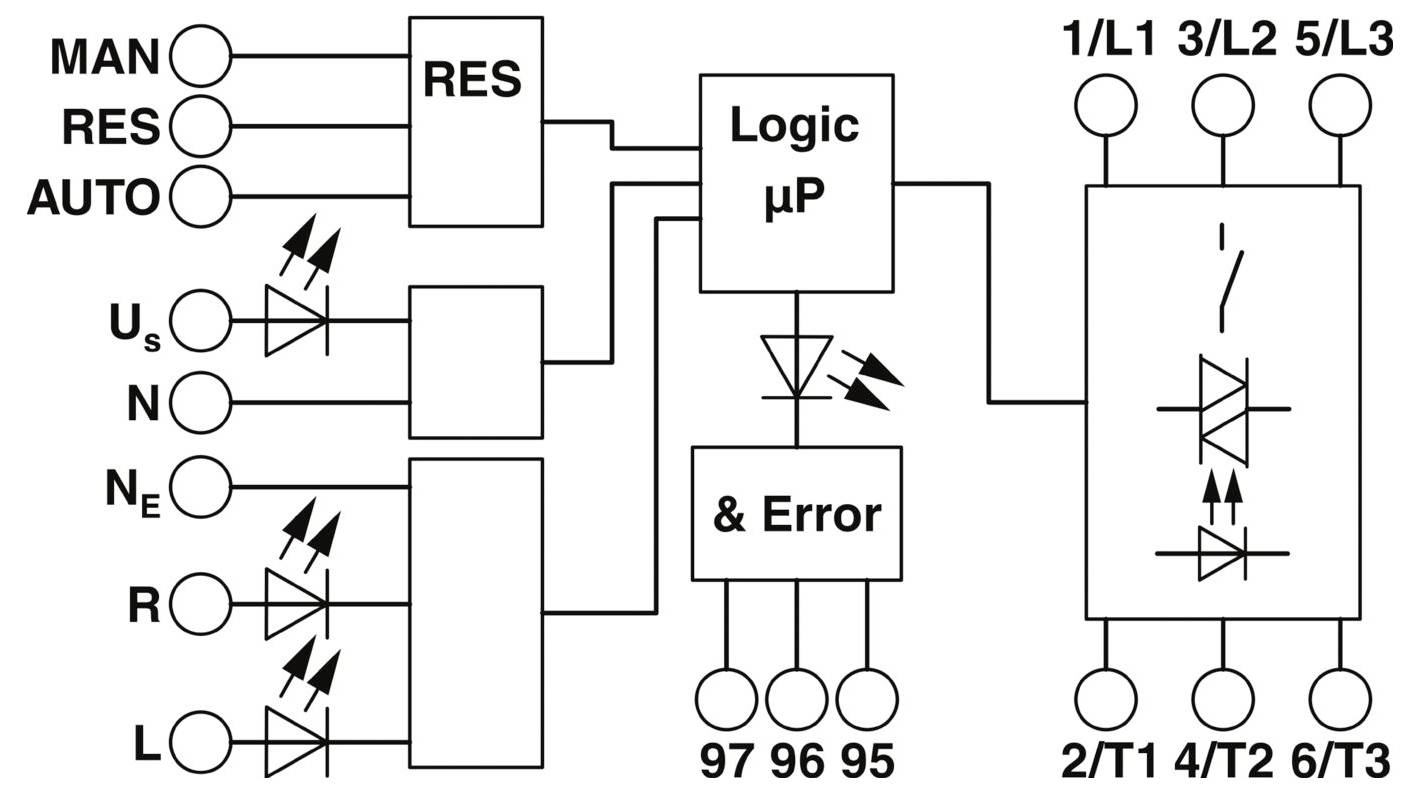

Schemat obwodu kontrolera logicznego z trybami ręcznym, resetowania, automatycznym i wskaźnikami LED. Etykiety zawierają 'Logika µP,' 'RES,' i 'Błąd.'

1/6

Rodzaj produktu

Stycznik do silnika

Napięcie znamionowe

230 V/AC

Natężenie obciążenia

2.4 A

Połączenie komponentów

terminal śrubowy

Model katalogowy producenta

ELR H5-IES-SC-230AC/500AC-2

Karta katalogowa (PDF)

Szybka dostawa w pt. 2.10

4 Sztuki

Liczba

Sztuki

Suma (787,80 zł / Sztuka)

787,80 zł

968,99 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 121,94 zł

Dostępnych jest tylko 4 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Rozrusznik hybrydowy silnika „4 w 1”

Obroty w prawo/obroty w lewo/zabezpieczenie silnika /zatrzymanie awaryjne
Zastępuje 4 styczniki
Regulowane wyłączanie przeciążeniowe

Dane techniczne

Rodzaj produktu: Stycznik do silnika

Model katalogowy producenta: ELR H5-IES-SC-230AC/500AC-2

Napięcie znamionowe: 230 V/AC

Napięcie sterowania (min.): 85 V/AC

Napięcie sterowania (max.): 253 V/AC

Zakres napięcia sterującego: 85 - 253 V/AC

Przełączanie napięcia (min.): 42 V/AC

Maksymalne napięcie przełączania: 550 V/AC

Maksymalne natężenie ciągłe: 2.4 A

Natężenie obciążenia: 2.4 A

Pasuje do przekaźników marki: Phoenix Contact

Pasuje do przekaźników: Phoenix Contact serii ELR H5

Połączenie komponentów: terminal śrubowy

: IP20

Minimalna temperatura: -25 °C

Maksymalna temperatura: +70 °C

Szerokość produktu: 99 mm

Wysokość produktu: 22.5 mm

Głębokość produktu: 114.5 mm

Wymiary: (S x W x G) 99 x 22.5 x 114.5 mm

Zawartość: 1 szt.

Specyfikacja: Rozrusznik hybrydowy silnika

Napięcie przełączania: 42 - 550 V/AC

Typ: ELR H5-IES-SC-230AC/500AC-2

Temperatura otoczenia: -25 - +70 °C

Prąd obciążenia: 2.4 A

Napięcie robocze: 230 V/AC

: 22.5

: 107 mm

: 114 mm

: 1

: 1

: 0.18-2.4 A

: TRUE

: 85-85 V

: 85-85 V

: IP20

: Screw connection

: AC

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 507290 Hybrydowy rozrusznik silnika '4 w 1'' Phoenix Contact ELRH5-IES-SC-230AC/500AC-2

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 507290 Hybrydowy rozrusznik silnika '4 w 1'' Phoenix Contact ELRH5-IES-SC-230AC/500AC-2

Opis

Phoenix Contact 2900420 | 3-fazowy rozrusznik hybrydowy silnika z funkcją nawrotu i monitorowania prądu łączy cztery funkcje w jednym: Funkcję zabezpieczenia prawego, lewego, przekaźnik ochrony silnika, zatrzymanie awaryjne do kat. 3. Dzięki wewnętrznemu obwodowi blokującemu i okablowaniu obciążenia ilość potrzebnych przewodów jest zredukowana do minimum.

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
