Hybrydowy rozrusznik silnika '4 w 1'' Phoenix Contact ELRH5-IES-SC- 24DC/500AC-9

Smukły, szary przekaźnik elektryczny z oznaczonymi zaciskami do podłączenia, czerwonym przyciskiem testowym i żółtym przyciskiem resetowania na przednim panelu.

Hybrydowy rozrusznik silnika '4 w 1'' Phoenix Contact ELRH5-IES-SC- 24DC/500AC-9-1

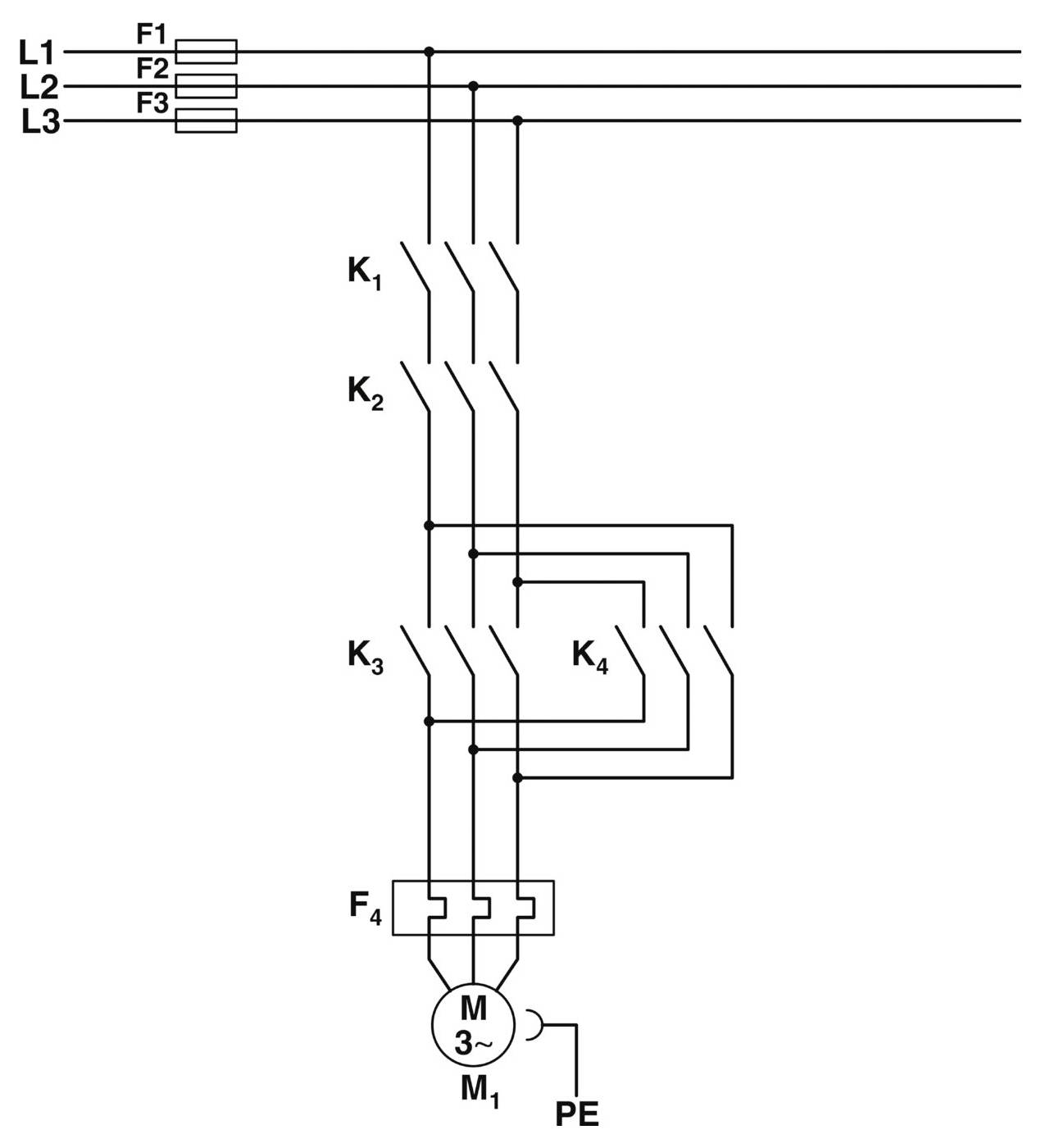

'Schemat elektryczny obwodu silnika trójfazowego, pokazujący połączenia od zasilacza L1, L2, L3 przez bezpieczniki F1-F3, styki K1-K4 i bezpiecznik ochronny F4 do silnika M1, z uziemieniem do PE.'

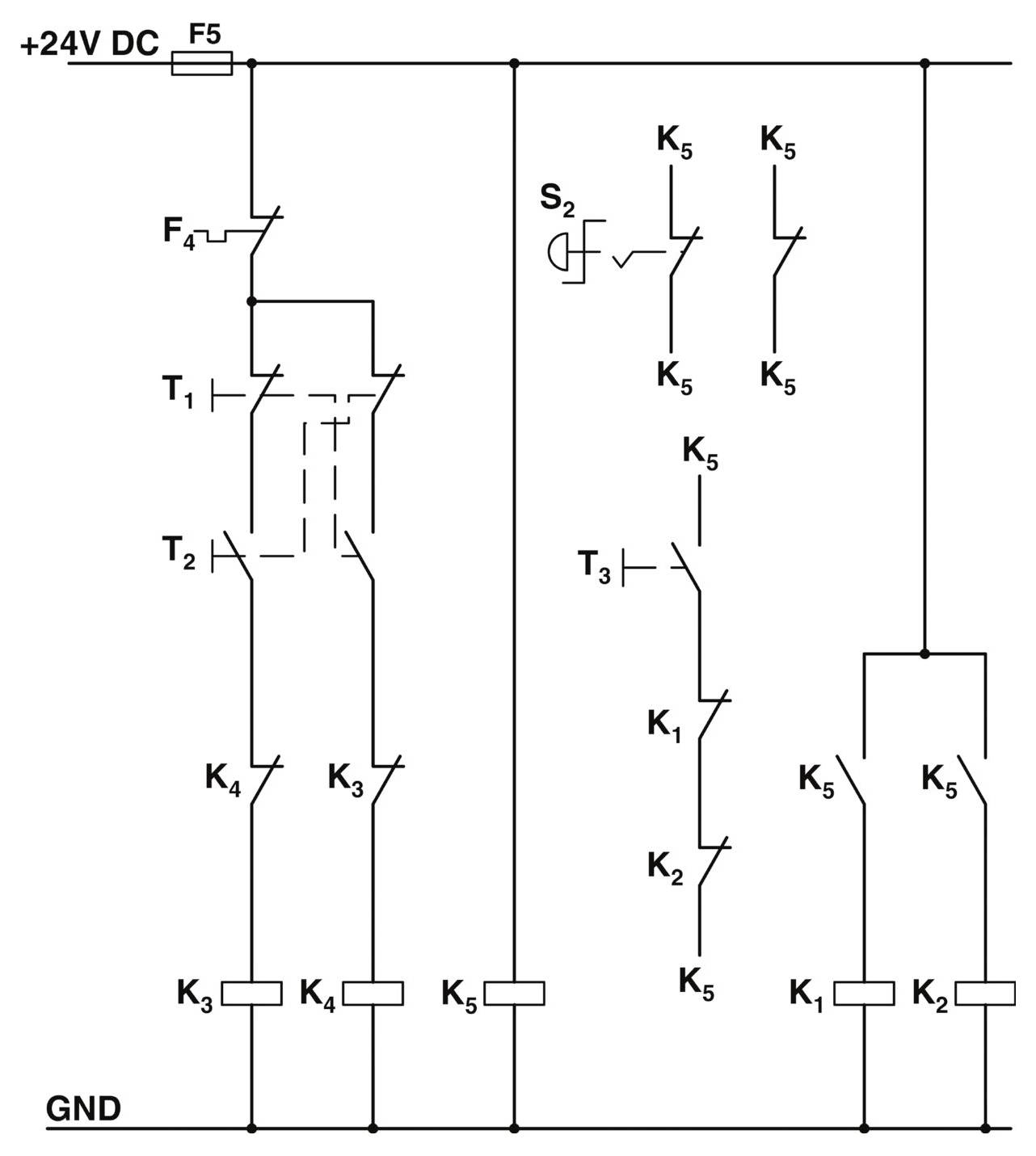

Schemat obwodu elektrycznego z przekaźnikami, przełącznikami i zasilaniem 24V DC. Kluczowe komponenty obejmują F4, F5, T1, T2, T3, S2, K1 do K5.

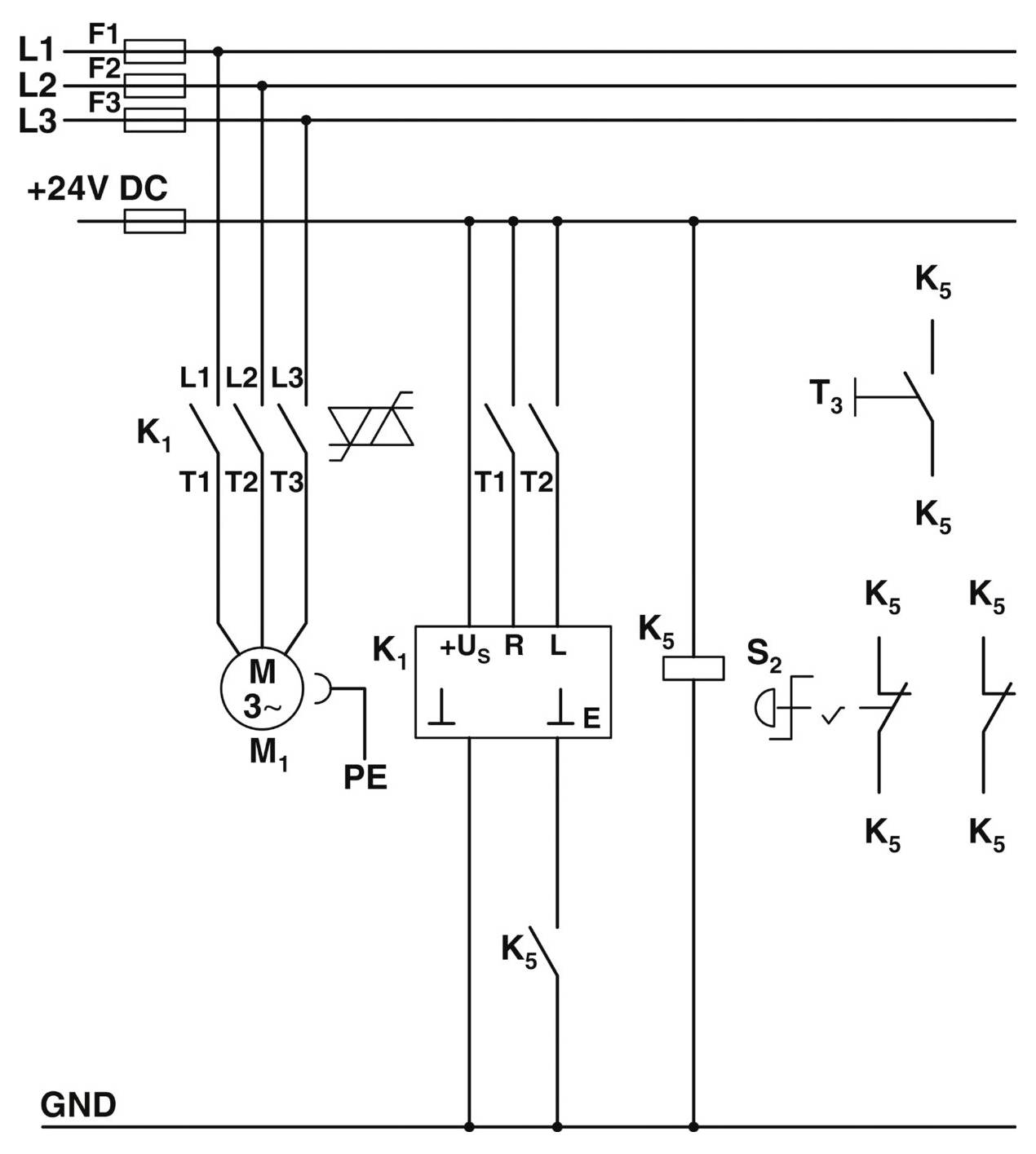

Schemat obwodu elektrycznego przedstawiający połączenia między komponentami, w tym bezniki F1-F3, transformatory T1-T3, wyłączniki K1-K5 i silnik M.

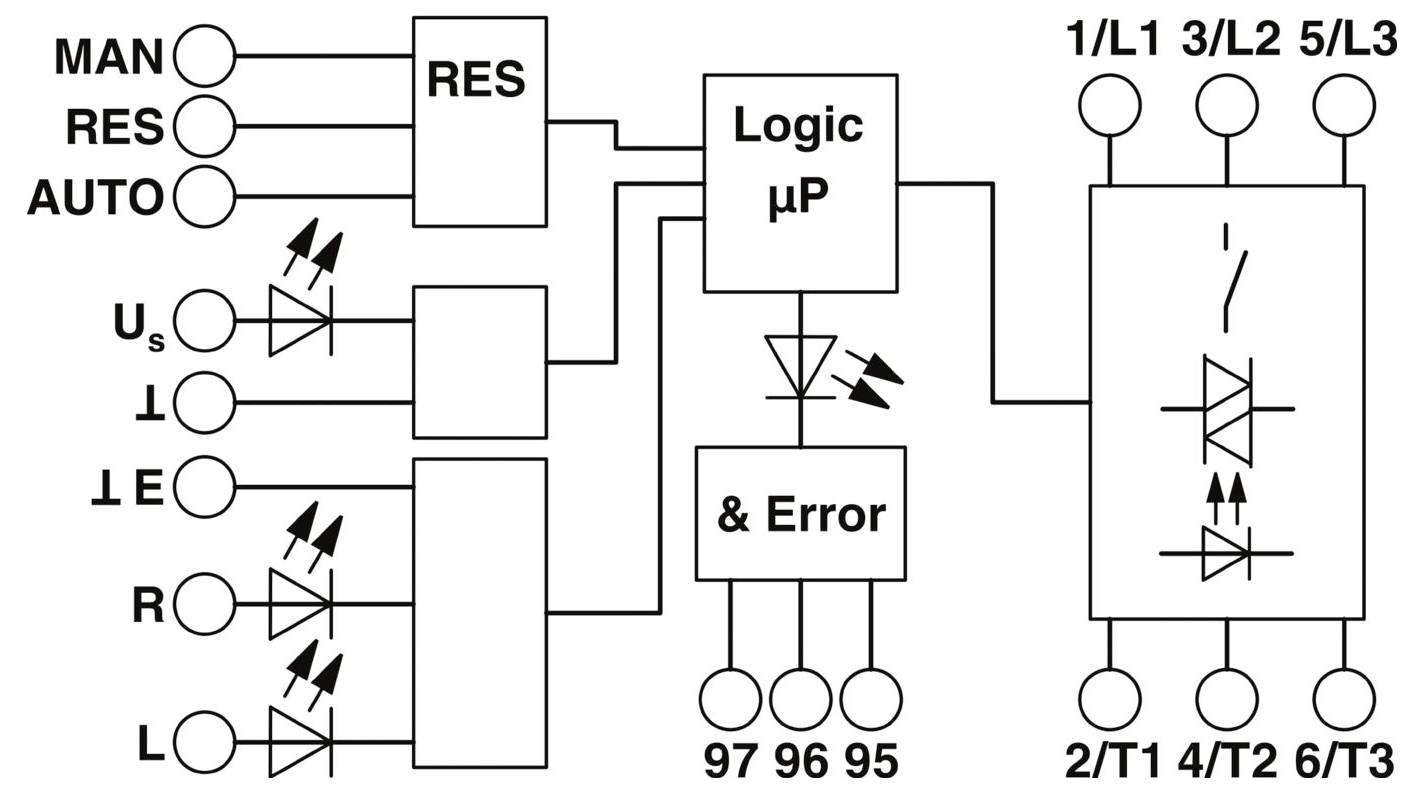

Schemat obwodu elektrycznego pokazujący przepływy systemu sterowania i połączenia. Kluczowe komponenty obejmują RES, Logic μP i sekcję Error.

1/6

Rodzaj produktu

Stycznik do silnika

Napięcie znamionowe

24 V/DC

Natężenie obciążenia

9 A

Połączenie komponentów

terminal śrubowy

Model katalogowy producenta

ELR H5-IES-SC- 24DC/500AC-9

Karta katalogowa (PDF)

Dostawa w pt. 2.10

5 Sztuki

Liczba

Sztuki

Suma (747,15 zł / Sztuka)

747,15 zł

918,99 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 121,94 zł

Dostępnych jest tylko 5 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Rozrusznik hybrydowy silnika „4 w 1”

Obroty w prawo/obroty w lewo/zabezpieczenie silnika /zatrzymanie awaryjne
Zastępuje 4 styczniki
Regulowane wyłączanie przeciążeniowe

Dane techniczne

Rodzaj produktu: Stycznik do silnika

Model katalogowy producenta: ELR H5-IES-SC- 24DC/500AC-9

Napięcie znamionowe: 24 V/DC

Napięcie sterowania (min.): 19.2 V/DC

Napięcie sterowania (max.): 30 V/DC

Zakres napięcia sterującego: 19.2 - 30 V/DC

Przełączanie napięcia (min.): 42 V/AC

Maksymalne napięcie przełączania: 550 V/AC

Maksymalne natężenie ciągłe: 9 A

Natężenie obciążenia: 9 A

Pasuje do przekaźników marki: Phoenix Contact

Pasuje do przekaźników: Phoenix Contact serii ELR H5

Połączenie komponentów: terminal śrubowy

: IP20

Minimalna temperatura: -25 °C

Maksymalna temperatura: +70 °C

Szerokość produktu: 99 mm

Wysokość produktu: 22.5 mm

Głębokość produktu: 114.5 mm

Wymiary: (S x W x G) 99 x 22.5 x 114.5 mm

Zawartość: 1 szt.

Specyfikacja: Rozrusznik hybrydowy silnika

Napięcie przełączania: 42 - 550 V/AC

Typ: ELR H5-IES-SC- 24DC/500AC-9

Temperatura otoczenia: -25 - +70 °C

Prąd obciążenia: 9 A

Napięcie robocze: 24 V/DC

: 22.5

: 107 mm

: 114 mm

: 1

: 1

: 1.5-9 A

: TRUE

: 19.2-19.2 V

: IP20

: Screw connection

: DC

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 507291 Hybrydowy rozrusznik silnika '4 w 1'' Phoenix Contact ELRH5-IES-SC- 24DC/500AC-9

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 507291 Hybrydowy rozrusznik silnika '4 w 1'' Phoenix Contact ELRH5-IES-SC- 24DC/500AC-9

Opis

Phoenix Contact 2900421 | 3-fazowy rozrusznik hybrydowy silnika z funkcją nawrotu i monitorowania prądu łączy cztery funkcje w jednym: Funkcję zabezpieczenia prawego, lewego, przekaźnik ochrony silnika, zatrzymanie awaryjne do kat. 3. Dzięki wewnętrznemu obwodowi blokującemu i okablowaniu obciążenia ilość potrzebnych przewodów jest zredukowana do minimum.

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
