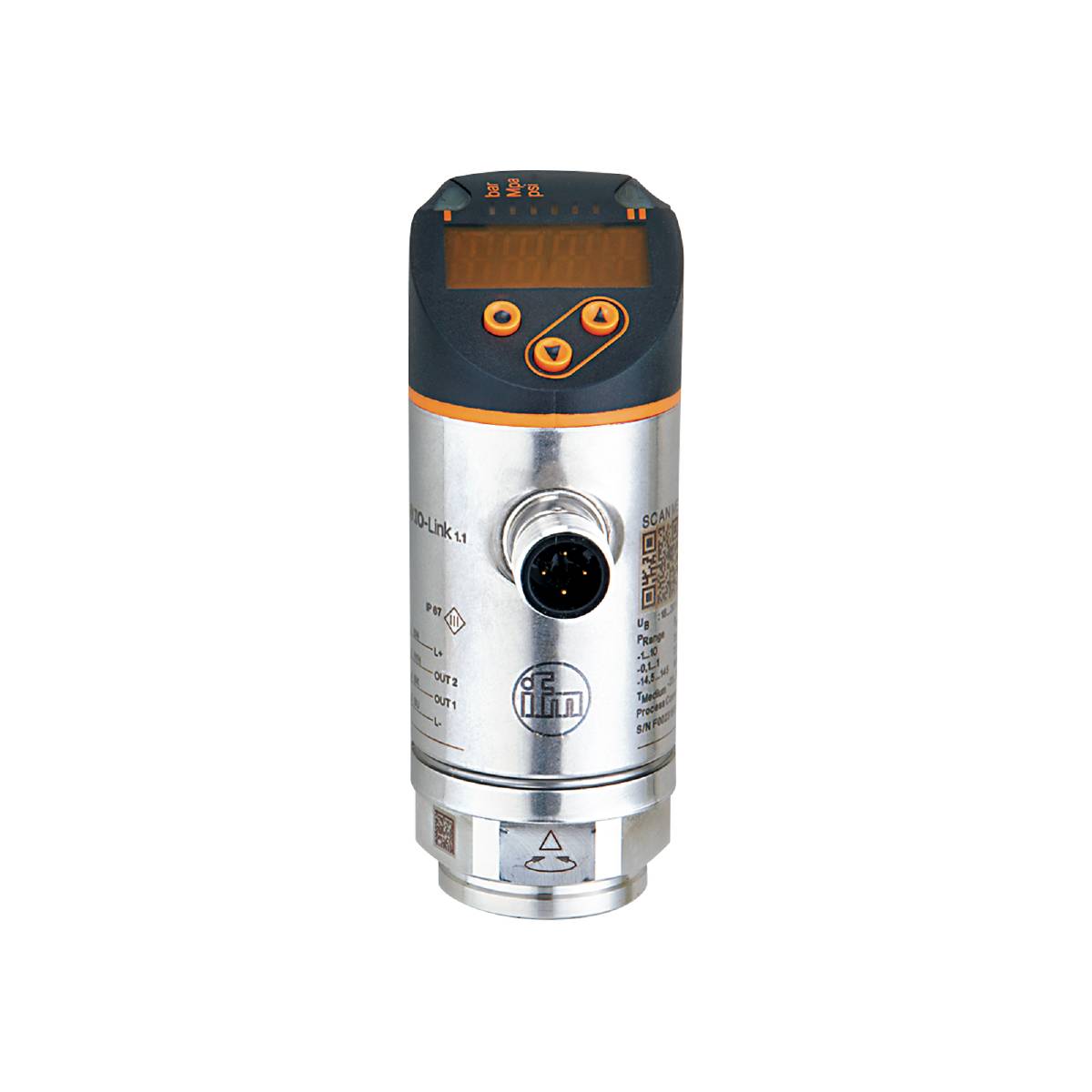

ifm Electronic Czujnik ciśnienia 1 szt. PN7094 -0.1 MPa do 1 MPa M12 1 NC, 1 NO
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Czujnik ciśnienia
Złącze czujnika
M12
Typ czujnika
nadmiar ciśnienia
Zakres pomiarowy (ciśnienie) (maks.)
1 MPa
Maksymalne napięcie robocze
30 V/DC
Karta katalogowa (PDF)
4 Sztuki
Liczba
Suma (1739,02 zł / Sztuka)
1739,02 zł
2138,99 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 4 sztuka
Cechy produktu
Czujnik ciśnienia
- Dwa wyjścia przełączające, z czego jedno posiada interfejs komunikacyjny IO-Link
- Naprzemienny wyświetlacz czerwono-zielony do wyraźnego oznaczania dobrych obszarów
- Optymalne ustawienie dzięki możliwości obracania przyłącza procesowego
- Długotrwała stabilność dzięki wysokiej odporności na przeciążenia
- Solidna konstrukcja do zastosowania w ciężkich warunkach przemysłowych
- Wygodna obsługa za pomocą przycisków lub parametryzacja poprzez IO-Link
Dane techniczne
- Czas reakcji [ms]:< 3
- Liczba wyjść cyfrowych: 2
- Liczba wejść i wyjść: Liczba wyjść cyfrowych: 2
- Wyświetlacz: Jednostka wyświetlacza: 3 x LED, zielona (bar, psi, MPa); Stan przełączania: 2 x dioda LED, żółta; Mierzone wartości: wyświetlacz alfanumeryczny, czerwony/zielony 4 cyfry
- Wytrzymałość na ściskanie [MPa]: 7,5
- Wytrzymałość na ściskanie [psi]: 1087
- W krokach - Ustawienie fabryczne / CMPT = 2 [MPa]: 0,005
- W krokach co - Status_B Wysoka rozdzielczość / CMPT = 3 [MPa]: 0,001
- Wersja IO-Link: 1.1
- Charakterystyczne odchylenie krzywej:< ±0,25 (BFSL) /< ±0,5 (LS); (BFSL = linia prosta najlepszego dopasowania (ustawienie najmniejszej wartości); LS = ustawienie punktu granicznego)
- Zakres pomiarowy [MPa]: -0,1...1
- Element pomiarowy: ceramiczno-pojemnościowa cela pomiarowa ciśnienia
- Min. odległość pomiędzy SP i rP - Ustawienie fabryczne / CMPT = 2 [MPa]: 0,005
- Min. odległość pomiędzy SP i rP - Status_B Wysoka rozdzielczość / CMPT = 3 [MPa]: 0,005
- Min. ciśnienie rozrywające [MPa]: 15
- Punkt resetowania rP - Ustawienie fabryczne / CMPT = 2 [MPa]: -0,095...0,995
- Punkt resetowania rP - Status_B Wysoka rozdzielczość / CMPT = 3 [MPa]: -0,097...0,995
- Punkt przełączania SP - Nastawa fabryczna / CMPT = 2 [MPa]: -0,09...1
- Punkt przełączania SP - Status_B Wysoka rozdzielczość / CMPT = 3 [MPa]: -0,092...1
- Zakres dokładności punktu przełączania:< ±0,5
- Norma SDCI: IEC 61131-9
- Typ transmisji IO-Link: COM2 (38,4 kbodów)
- Temperatura otoczenia-1 [°C]: -25...80
- Zakres procentowy powtarzalności:< ±0,1; (podczas wahań temperatury< 10 tys.)
- Moment dokręcania [Nm]: 25...35; (zalecany moment obrotowy; zależny od smarowania, uszczelnienia i obciążenia ciśnieniowego)
- Zastosowanie: do zastosowań przemysłowych
- Wersja zabezpieczenia zwarciowego: taktowana
- Funkcja wyjścia: normalnie otwarte/normalnie zamknięte; (możliwość parametryzacji)
- Sygnał wyjściowy: sygnał przełączający; łącze wejściowe/wyjściowe; (konfigurowalne)
- Wymagana klasa portu głównego: A; (jeśli PIN 2 nie jest podłączony: B)
- Czas opóźnienia gotowości [s]:< 0,3
- Cecha szczególna: Pozłacane styki
- Napięcie robocze [V]: 18...30 DC; (wg SEL/PEL)
- Stała obciążalność prądowa wyjścia przełączającego DC [mA]: 150; (200 (...60°C) 250 (...40°C))
- Rodzaj ciśnienia: ciśnienie względne; próżnia
- Wytrzymałość na ściskanie [bar]: 75
- Dyrektywa w sprawie urządzeń ciśnieniowych: Dobra Praktyka Inżynierska; nadaje się do mediów grupy płynów 2; Media grupy płynów 1 na zamówienie
- Regulowany czas opóźnienia dS, dr [s]: 0...50
- Wersja elektryczna: PNP/NPN
- Łączne wyniki: 2
- Masa [g]: 241 700
- Odchylenie histerezy:< ±0,25
- W krokach - Ustawienie fabryczne / CMPT = 2 [bar]: 0,05
- W krokach co - Ustawienie fabryczne / CMPT = 2 [psi]: 0,5
- W krokach - Status_B Wysoka rozdzielczość / CMPT = 3 [bar]: 0,01
- W krokach - Status_B Wysoka rozdzielczość / CMPT = 3 [psi]: 0,1
- Funkcje IO-Link (acykliczne) - Ustawienie fabryczne / CMPT = 2: Oznaczenie specyficzne dla aplikacji
- Funkcje IO-Link (acykliczne) - Status_B Wysoka rozdzielczość / CMPT = 3: Oznaczenie specyficzne dla aplikacji
- Ciśnienie rozdzielczości IO-Link - Ustawienie fabryczne / CMPT = 2 [bar]: 0,01
- Ciśnienie rozdzielczości IO-Link - Status_B Wysoka rozdzielczość / CMPT = 3 [bar]: 0,005
- Interfejs komunikacyjny: IO-Link
- Zabezpieczenie przed zwarciem: tak
- Temperatura przechowywania [°C]: -40...100
- Stabilność długoterminowa:< ±0,05; (na 6 miesięcy)
- Maks. spadek napięcia na wyjściu DC [V]: 2,5
- Media: Media płynne i gazowe
- Temperatura medium [°C]: -25...80
- Zakres pomiarowy [bar]: -1...10
- Zakres pomiarowy [psi]: -14,5...145
- Min. odległość pomiędzy SP i rP - Ustawienie fabryczne / CMPT = 2 [bar]: 0,05
- Min. odległość pomiędzy SP i rP - Ustawienie fabryczne / CMPT = 2 [psi]: 1
- Min. odległość pomiędzy SP i rP - Status_B Wysoka rozdzielczość / CMPT = 3 [bar]: 0,05
- Min. odległość pomiędzy SP i rP - Status_B Wysoka rozdzielczość / CMPT = 3 [psi]: 0,8
- Min. ciśnienie rozrywające [bar]: 150
- Min. ciśnienie rozrywające [psi]: 2175
- Min. cykle drukowania: 100 milionów
- Min. rezystancja izolacji [MΩ]: 100; (500 V prądu stałego)
- Min. czas cyklu procesu - Ustawienie fabryczne / CMPT = 2 [ms]: 2.3
- Min. czas cyklu procesu - Status_B Wysoka rozdzielczość / CMPT = 3 [ms]: 3
- MTTF: 260
- Możliwości parametryzacji: Histereza / okno; normalnie otwarty / normalnie zamknięty; logika przełączania; opóźnienie przełączania/redukcji; Tłumienie; Jednostka wyświetlacza
- Profil - Ustawienie fabryczne / CMPT = 2: Inteligentny czujnik: Zmienna danych procesowych; Identyfikacja urządzeń, diagnostyka urządzeń
- Profil - Status_B Wysoka rozdzielczość / CMPT = 3: Inteligentny czujnik ED2: Cyfrowy czujnik pomiarowy (0x000A), Identyfikacja i diagnostyka (0x4000)
- Przyłącze procesowe: przyłącze gwintowe G 1/4 z gwintem wewnętrznym
- Punkt resetowania rP - Ustawienie fabryczne / CMPT = 2 [bar]: -0,95...9,95
- Punkt resetowania rP - Ustawienie fabryczne / CMPT = 2 [psi]: -14...144,5
- Punkt resetowania rP - Status_B Wysoka rozdzielczość / CMPT = 3 [bar]: -0,97...9,95
- Punkt resetowania rP - Status_B Wysoka rozdzielczość / CMPT = 3 [psi]: -14...144,3
- Częstotliwość przełączania DC [Hz]:< 170
- Punkt przełączania SP - Ustawienie fabryczne / CMPT = 2 [bar]: -0,9...10
- Punkt przełączania SP - Ustawienie fabryczne / CMPT = 2 [psi]: -13,5...145
- Punkt przełączania SP - Status_B Wysoka rozdzielczość / CMPT = 3 [bar]: -0,92...10
- Punkt przełączania SP - Status_B Wysoka rozdzielczość / CMPT = 3 [psi]: -13,3...145
- Stopień ochrony: IP 65; IP67
- Klasa ochrony III
- Tryb SIO: tak
- Złącze wtykowe: Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A; Styki: pozłacane
- Pobór prądu [mA]:< 35
- Punkt zerowy współczynnika temperaturowego:< ±0,2; (0...80°C)
- Zakres współczynników temperaturowych:< ±0,2; (0...80°C)
- Odporność na przeciążenie: tak
- Wytrzymałość na próżnię [mbar]: -1000
- Ochrona przed nieprawidłowością biegunową tak
- Zintegrowany watchdog: tak
- Materiały mające kontakt z medium: 1.4404 (stal nierdzewna / 316L); ceramika; FKM
- Rodzaj produktu
Czujnik ciśnienia
- Model katalogowy producenta
PN7094
- Złącze czujnika
M12
- Typ czujnika
nadmiar ciśnienia
- Wyjście czujnika
PNP
NPN
- Interfejs komponentów
IO-Link
- Zakres pomiarowy (ciśnienie) (min.)
-0.1 MPa
- Zakres pomiarowy (ciśnienie) (maks.)
1 MPa
- Zakres pomiarowy (ciśnienie)
-0.1 MPa do 1 MPa
- Minimalne napięcie robocze
18 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
18 - 30 V/DC
- Rodzaj styku
1 NC
1 NO
IP65/67
- Złącze węża
G1/4 IG
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
80 °C
- Waga
0.2300 kg
- Zgodne z RoHS
Tak
- Zawartość
1 szt.
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3321123 ifm Electronic Czujnik ciśnienia 1 szt. PN7094 -0.1 MPa do 1 MPa M12 1 NC, 1 NO
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3321123 ifm Electronic Czujnik ciśnienia 1 szt. PN7094 -0.1 MPa do 1 MPa M12 1 NC, 1 NO
Opis
ifm PN7094 Elektroniczny wyłącznik ciśnieniowy
