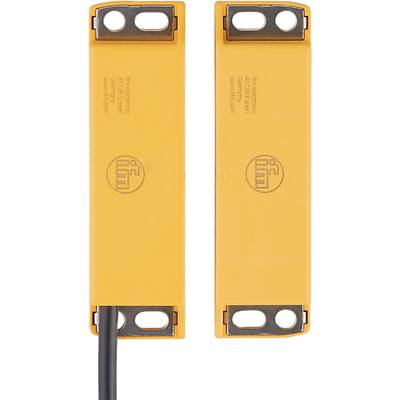

ifm Electronic Czujnik magnetyczny Magnetyczne MN508S MN508S (S x W x G) 25 x 88 x 13.1 mm
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Czujnik magnetyczny
Maksymalne napięcie robocze
24 V
Rodzaj styku
2 NO
1 NC
Maksymalna odległość przełączania
8 mm
Typ czujnika
Magnetyczne
Karta katalogowa (PDF)
Suma (291,87 zł / Sztuka)
291,87 zł
359,00 zł
z VAT (klient indywidualny)
Cena netto
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Czujnik zbliżeniowy pojemnościowy
- Możliwość obsługi z różnych kierunków
- Lepsza ochrona przed manipulacją dzięki ukrytej instalacji za stalą nierdzewną
- Spełnia nowy opis interfejsu ZVEI CB24I
- Najwyższy poziom bezpieczeństwa zgodnie z ISO 13849-1 aż do PL e w połączeniu z jednostką przetwarzającą typu G150xS / AC4x2S
Dane techniczne
- Wymiary [mm]: 88 x 13,1 x 25
- Temperatura otoczenia-1 [°C]: -25...80
- Temperatura otoczenia-2 [°C]: 10...40
- Moment dokręcania [Nm]: 0,8...2
- Zastosowanie: do zastosowań związanych z bezpieczeństwem
- Wersja: Kodowany siłownik
- Funkcja wyjścia: 2 x normalnie otwarte, 1 x normalnie zamknięte; (bezpotencjałowy)
- Charakterystyka wyjściowa: Interfejs typu A
- B10D: 20 000 000; (bez obciążenia; przy maks. obciążeniu DC 12, 24 V, 50 mA: 400 000)
- Znamionowe napięcie izolacji [V]: 60
- Tryb pracy: ciągły
- Napięcie robocze [V]: 24 DC
- Stała obciążalność prądowa wyjścia przełączającego DC [mA]: 50
- Typ instalacji: nie można instalować równo z powierzchnią
- Lokalizacja: Klasa C zgodnie z EN 60654-1 Miejsce chronione przed warunkami atmosferycznymi
- Żywotność TM (Czas misji) [h]: ≤ 175200
- Obudowa: prostopadłościan
- Bezpieczna odległość wyłączenia s(ar) [mm]: 20
- Masa [g]: 176 600
- Rezystancja wewnętrzna (Ri) [Ω]: 10; (1W)
- Kabel: Wtyczka - Kabel: 0,1 m, PVC, Ø 5 mm
- Odporność na zwarcie: nie
- Ciśnienie powietrza [kPa]: 80...106
- Maks. czas opadania [ms]: 0,1
- Maksymalna wysokość nad poziomem morza [m]: 2000
- Maks. obciążenie pojemnościowe CL_max [nF]: 20
- Maks. czas przełączania łącznie z odbiciem [ms]: 0,6
- Maks. dopuszczalna wilgotność względna [%]: krótkotrwała: 5...95 ; stałe: 5...70
- Czas odpowiedzi na żądanie bezpieczeństwa [ms]: 10
- Mgła solna: nie
- Odległość wykrywania [mm]: 8; (ze zdefiniowanym siłownikiem)
- Częstotliwość przełączania DC [Hz]: 150
- Stopień ochrony: IP 67; IP69K; (chronione ułożenie kabla)
- Klasa ochrony III
- Złącze wtykowe: Wtyczka - Układ pinów: 0095 - Złącze wtykowe: 1 x M12; Kodowanie: A
- Zabezpieczenie przed zamianą biegunów: Nie
- Rodzaj produktu
Czujnik magnetyczny
- Model katalogowy producenta
MN508S
- Maksymalne napięcie robocze
24 V
- Zasilanie (zakres)
24 V (max)
- Rodzaj styku
2 NO
1 NC
- Maksymalna odległość przełączania
8 mm
- Materiał obudowy
PA
- Typ czujnika
Magnetyczne
- Złącze czujnika
M12
- Długość kabla
0.1 m
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
80 °C
IP67
IP69K
- Szerokość produktu
25 mm
- Wysokość produktu
88 mm
- Głębokość produktu
13.1 mm
- Wymiary
(S x W x G) 25 x 88 x 13.1 mm
- Zawartość
1 szt.
- Napięcie znamionowe
24 V/DC
- Waga
0.1766 kg
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3317647 ifm Electronic Czujnik magnetyczny Magnetyczne MN508S MN508S (S x W x G) 25 x 88 x 13.1 mm
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3317647 ifm Electronic Czujnik magnetyczny Magnetyczne MN508S MN508S (S x W x G) 25 x 88 x 13.1 mm
Opis
ifm MN508S Czujnik kodowany magnetycznie
