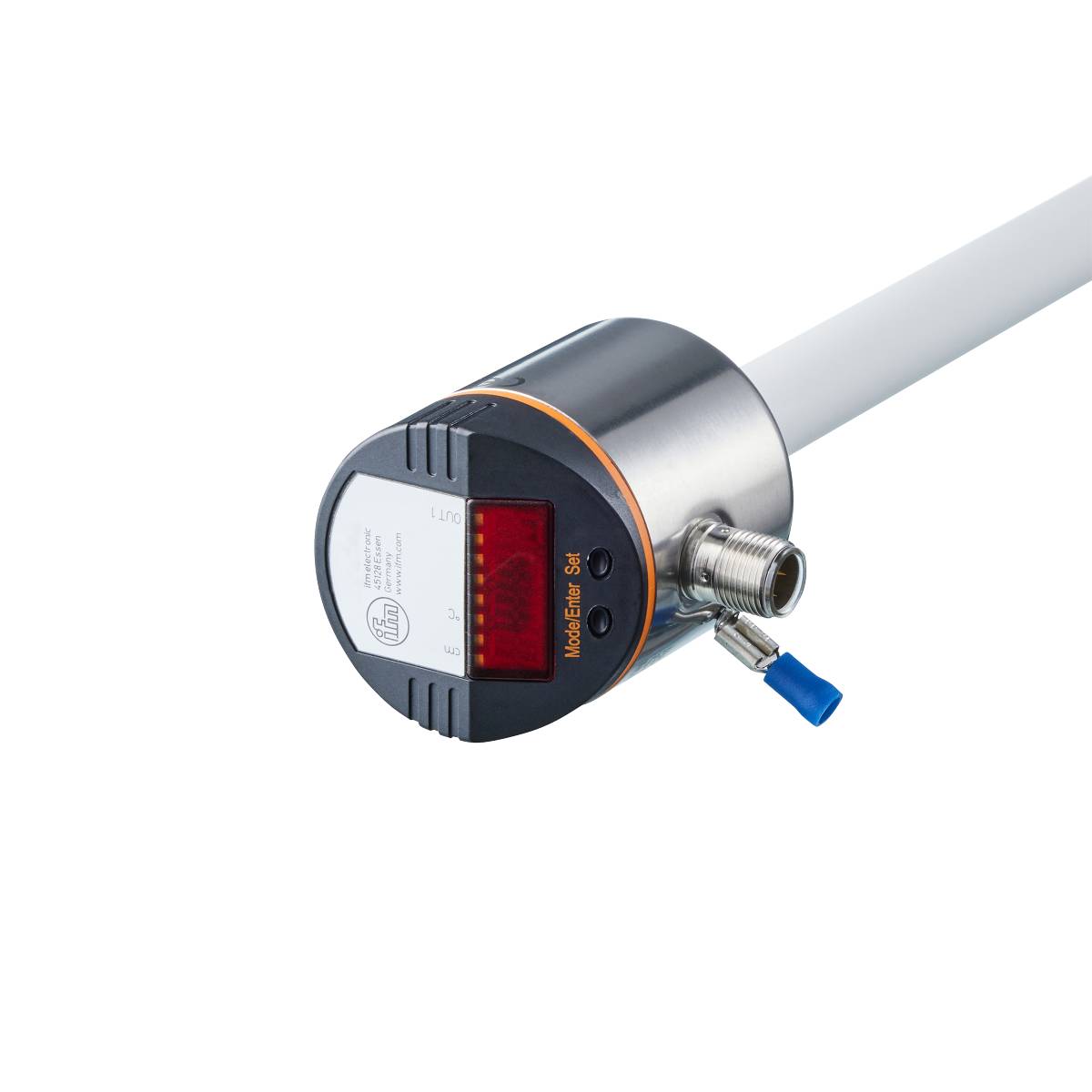

ifm Electronic Czujnik poziomu i temperatury LT3923 LT3923 Zasilanie (zakres): 18 - 30 V/DC 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Czujnik poziomu i temperatury
Minimalne napięcie robocze
18 V/DC
Maksymalne napięcie robocze
30 V/DC
Model katalogowy producenta
LT3923
Zasilanie (zakres)
18 - 30 V/DC
Karta katalogowa (PDF)
Liczba
Suma (2405,69 zł / Sztuka)
2405,69 zł
2959,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
ifm LT3923 Elektroniczny czujnik poziomu i temperatury
- Niezawodny monitoring poziomu w pojemnikach i zbiornikach
- Do stosowania w wodzie, olejach i środkach chłodząco-smarujących
- Wygodne ustawienie funkcji przełączania i punktów przełączania
- Monitorowanie poziomu i temperatury za pomocą tylko jednego urządzenia
- Czytelny 4-cyfrowy wyświetlacz LED
- Wygodna obsługa za pomocą przycisków lub parametryzacja poprzez IO-Link
Dane techniczne
- Wymiary [mm]: Ø 16
- Powierzchnia czynna A [mm]: 390
- Napięcie wyjścia analogowego [V]: 0...10, odwracalne
- Prąd wyjścia analogowego [mA]: 4...20, odwracalny
- Dynamika odpowiedzi T09 - monitorowanie temperatury [s]: 90
- Liczba wyjść analogowych: 1
- Liczba wyjść cyfrowych: 1
- Liczba wejść i wyjść: Liczba wyjść cyfrowych: 1; Liczba wyjść analogowych: 1
- Wyświetlacz: Jednostka wyświetlacza: 2 x LED, zielona (cm, °C); Stan przełączania: 1 x dioda LED, żółta; Wartości mierzone: wyświetlacz alfanumeryczny, 4 cyfry; Parametryzacja: wyświetlacz alfanumeryczny, 4 cyfry
- Wytrzymałość na ściskanie [MPa]: 0,05
- Wersja IO-Link: 1.1
- Norma SDCI: IEC 61131-9
- Długość pręta L [mm]: 472
- Typ transmisji IO-Link: COM2 (38,4 kbodów)
- Temperatura otoczenia-1 [°C]: 0...60
- Ustawienie fabryczne: Oleje mineralne
- Powtarzalność: ±2
- Rozdzielczość [mm]: 5
- Rozdzielczość - monitorowanie temperatury [K]: 0,5
- Rozdzielczość wyjścia przełączającego - kontrola temperatury [K]: 0,5
- Konstrukcja zabezpieczenia zwarciowego: termiczna, taktowana
- Funkcja wyjścia: normalnie otwarte/normalnie zamknięte; (możliwość parametryzacji)
- Sygnał wyjściowy: sygnał przełączający; sygnał analogowy; Połączenie IO
- Wymagana klasa portu głównego: A
- Czas opóźnienia gotowości [s]:< 3
- Napięcie robocze [V]: 18...30 DC
- Stała obciążalność prądowa wyjścia przełączającego DC [mA]: 200
- Stała dielektryczna ośrodka:> 2
- Wersja elektryczna: PNP/NPN
- Łączne wyniki: 2
- Masa [g]: 378 100
- Histereza OP - zakres ustawień [mm]: 3
- W krokach - Zakres ustawień [mm]: 5
- W krokach - Monitorowanie temperatury [°C]: 0,5
- Powierzchnia nieaktywna I1 / I2 [mm]: 60 / 22
- Interfejs komunikacyjny: IO-Link
- Zabezpieczenie przed zwarciem: tak
- Temperatura przechowywania [°C]: -25...80
- Maksymalne obciążenie [Ω]: 500
- Maks. spadek napięcia na wyjściu DC [V]: 2,5
- Media: Smary chłodzące na bazie wody; obrazy olejne; media na bazie oleju; Woda; media przypominające wodę
- Średnia temperatura - środek chłodząco-smarujący [°C]: 0...35; (z rurą klimatyzacyjną E43101 35...60)
- Temperatura medium - olej [°C]: 0...70
- Temperatura medium - woda [°C]: 0...35; (z rurą klimatyzacyjną E43101 35...60)
- Krótkotrwała temperatura medium - olej [°C]: 0...90; (< 1 godzina)
- Zakres pomiarowy - monitorowanie temperatury [°C]: -20...90
- Błąd pomiaru: ± 5
- Min. rezystancja obciążenia [Ω]: 2000
- Min. czas cyklu procesu [ms]: 4,5
- MTTF: 223
- Nie nadaje się do: mediów wysoce przewodzących; przylegające media; granulki; towary masowe; kwasy; Ług
- Napięcie sygnału zerowego [V]: 0
- Prąd sygnału zerowego [mA]: 4,0
- Możliwości parametryzacji: Histereza / okno; normalnie otwarty / normalnie zamknięty; logika przełączania; wyjście prądowe/napięciowe; pozycja SP/rP; operacja dostosowawcza; wybór mediów; ustawienie przesunięcia; Opóźnienie przełączania/redukcji biegu
- Profile: Inteligentny czujnik: Zmienna danych procesowych; Identyfikacja urządzeń, diagnostyka urządzeń
- Dane procesowe analogowe: 4
- Binarne dane procesowe: 1
- Punkt odniesienia OP - Zakres ustawień [mm]: 139 - 163 - 188 - 212 - 236 - 261 - 285 - 310 - 334 - 358 - 383 - 407 - WYŁ
- Punkt przełączania rP - zakres ustawień [mm]: 30...385
- Punkt przełączenia rP - monitorowanie temperatury [°C]: -20...89,5
- Punkt przełączania SP - zakres ustawień [mm]: 35...390
- Punkt przełączania SP - kontrola temperatury [°C]: -19,5...90
- Dokładność punktu przełączania - monitorowanie temperatury [K]: ± 1,5
- Stopień ochrony: IP 67
- Klasa ochrony III
- Tryb SIO: tak
- Złącze wtykowe: Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A
- Pobór prądu [mA]:< 50
- Odporność na przeciążenie: tak
- Ochrona przed nieprawidłowością biegunową tak
- Pełne napięcie sygnału [V]: 10
- Prąd pełnego sygnału [mA]: 20
- Materiały mające kontakt z medium: PP
- Rodzaj produktu
Czujnik poziomu i temperatury
- Model katalogowy producenta
LT3923
- Minimalne napięcie robocze
18 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
18 - 30 V/DC
- Specyfikacja czujnika
wskaźnik LED
- Złącze czujnika
M12
- Czas reakcji
90 s
- Wyjście czujnika
PNP
NPN
- Materiał
PP
- Minimalna temperatura medium
0 °C
- Maksymalna temperatura medium
70 °C
- Waga
378.100 g
- Minimalna temperatura otoczenia
0 °C
- Maksymalna temperatura otoczenia
60 °C
- Długość produktu
472 mm
- Średnica produktu
16 mm
- Wymiary
(Ø x D) 16 mm x 472 mm
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 3321493 ifm Electronic Czujnik poziomu i temperatury LT3923 LT3923 Zasilanie (zakres): 18 - 30 V/DC 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3321493 ifm Electronic Czujnik poziomu i temperatury LT3923 LT3923 Zasilanie (zakres): 18 - 30 V/DC 1 szt.
Opis
ifm LT3923 Elektroniczny czujnik poziomu i temperatury
