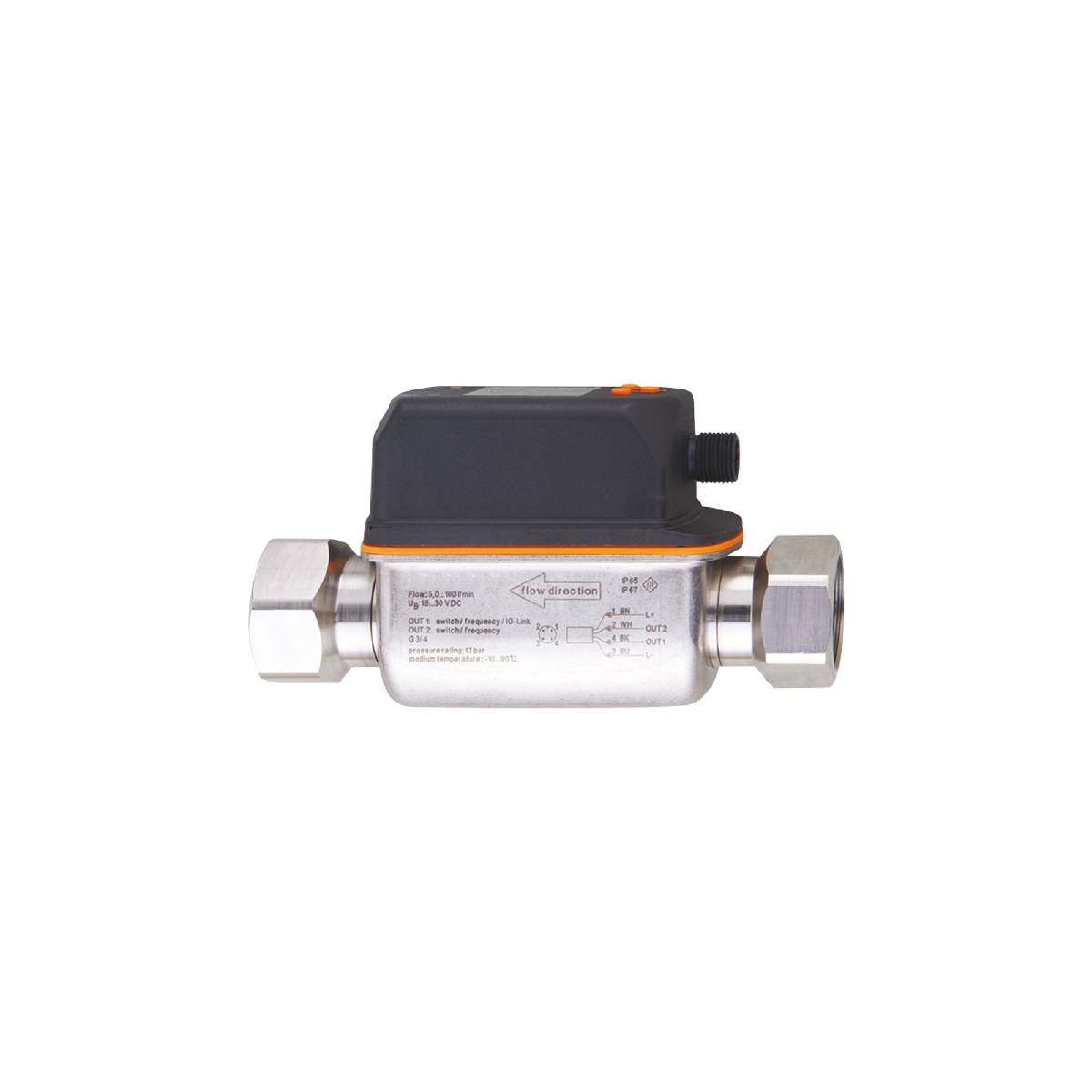

ifm Electronic Czujnik przepływu wirowego SV0529 SV0529 Zasilanie (zakres): 18 - 30 V/DC 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Czujnik przepływu wirowego
Minimalne napięcie robocze
18 V/DC
Maksymalne napięcie robocze
30 V/DC
Model katalogowy producenta
SV0529
Zasilanie (zakres)
18 - 30 V/DC
Karta katalogowa (PDF)
4 Sztuki
Liczba
Suma (1966,67 zł / Sztuka)
1966,67 zł
2419,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 4 sztuka
Cechy produktu
ifm SV0529 wirowy czujnik przepływu
- Niezawodny zapis przepływu i temperatury medium
- Z wyjściem przełączającym lub częstotliwościowym i IO-Link
- Optymalne ustawienie dzięki możliwości obracania wyświetlacza
- Łatwy do odczytania kolorowy wyświetlacz z naprzemiennym wyświetlaniem czerwono-zielonym
- Nadaje się do wody, wody dejonizowanej i wody chłodzącej
- Wygodna obsługa za pomocą przycisków lub parametryzacja poprzez IO-Link
Dane techniczne
- Dynamika odpowiedzi T05 / T09 - monitorowanie temperatury [s]: T09 = 6
- Czas reakcji - monitorowanie przepływu [s]: 1; (dAP = 0)
- Liczba wyjść cyfrowych: 2
- Liczba wejść i wyjść: Liczba wyjść cyfrowych: 2
- Zakres wyświetlania - monitorowanie temperatury [°C]: -30...110
- Zakres wyświetlania [l/min]: 0...120
- Zakres wyświetlania [m3/h]: 0...7,2
- Wytrzymałość na ściskanie [MPa]: 1,2
- Wersja IO-Link: 1.1
- Norma SDCI: IEC 61131-9
- Typ transmisji IO-Link: COM2 (38,4 kbodów)
- Temperatura otoczenia-1 [°C]: 0...60
- Moment dokręcania [Nm]: 30
- Zastosowanie: do zastosowań przemysłowych
- Rozdzielczość [l/min]: 0,5
- Rozdzielczość [m3/h]: 0,02
- Rozdzielczość - monitorowanie temperatury [°C]: 0,5
- Funkcja wyjścia: normalnie otwarte/normalnie zamknięte; (możliwość parametryzacji)
- Sygnał wyjściowy: sygnał przełączający; sygnał częstotliwościowy; łącze wejścia/wyjścia; (konfigurowalne)
- Wymagana klasa portu głównego: A
- Czas opóźnienia gotowości [s]:< 3
- Cecha szczególna: Pozłacane styki
- Napięcie robocze [V]: 18...30 DC
- Wartość procesu tłumienia dAP - kontrola przepływu [s]: 0...5
- Stała obciążalność prądowa wyjścia przełączającego DC [mA]: 100
- Wytrzymałość na ściskanie [bar]: 12
- Dyrektywa w sprawie urządzeń ciśnieniowych: Dobra Praktyka Inżynierska; nadaje się do mediów grupy płynów 2; Media grupy płynów 1 na zamówienie
- Wersja elektryczna: PNP/NPN
- Częstotliwość w punkcie końcowym FRP [Hz]: 100...1000
- Częstotliwość w punkcie końcowym FRP - monitorowanie temperatury [Hz]: 100...1000
- Punkt końcowy częstotliwości FEP [l/min]: 20...100
- Punkt końcowy częstotliwości FEP [m3/h]: 1,2...6
- Punkt końcowy częstotliwości FEP - monitorowanie temperatury [°C]: 10...90
- Punkt początkowy częstotliwości FSP - monitorowanie temperatury [°C]: -10...70
- Dokładność - monitorowanie temperatury [K]: ± 1
- Dokładność (w zakresie pomiarowym) - kontrola przepływu: ± 2% MEW
- Łączne wyniki: 2
- Masa [g]: 519 300
- W krokach - Monitorowanie temperatury [°C]: 0,5
- Interfejs komunikacyjny: IO-Link
- Zabezpieczenie przed zwarciem: tak
- Temperatura przechowywania [°C]: -20...80
- MAWP dla zastosowań wg CRN [bar]: 4.3
- Maks. spadek napięcia na wyjściu DC [V]: 2,5
- Media: Woda
- Temperatura medium [°C]: -10...90
- Zakres pomiarowy [l/min]: 5...100
- Zakres pomiarowy [m3/h]: 0,3...6
- Zakres pomiarowy - monitorowanie temperatury [°C]: -10...90
- Dynamika pomiaru: 1:20
- Min. rezystancja izolacji [MΩ]: 100; (500 V prądu stałego)
- Min. czas cyklu procesu [ms]: 3
- Możliwości parametryzacji: Histereza / okno; normalnie otwarty / normalnie zamknięty; logika przełączania; wyjście częstotliwościowe; opóźnienie przełączania/redukcji; Tłumienie; Jednostka wyświetlacza
- Profile: Inteligentny czujnik: Zmienna danych procesowych; Identyfikacja urządzeń, diagnostyka urządzeń
- Przyłącze procesowe: przyłącze gwintowe 3/4" NPT DN20
- Analogowe dane procesowe: 2
- Binarne dane procesowe: 2
- Punkt przełączania rP [l/min]: 5...99
- Punkt przełączania rP [m3/h]: 0,3...5,94
- Punkt załączenia rP - monitorowanie temperatury [°C]: -10...89
- Punkt przełączania SP [l/min]: 6...100
- Punkt przełączania SP [m3/h]: 0,36...6
- Punkt przełączania SP - kontrola temperatury [°C]: -9...90
- Przyrost [l/min]: 0,5
- Wielkość stopnia [m3/h]: 0,02
- Stopień ochrony: IP 65; IP67
- Klasa ochrony III
- Tryb SIO: tak
- Złącze wtykowe: Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A; Styki: pozłacane
- Pobór prądu [mA]:< 30
- Odporność na przeciążenie: tak
- Ochrona przed nieprawidłowością biegunową tak
- Materiały mające kontakt z medium: 1.4404 (stal nierdzewna / 316L); ETFE; PA6T; PPS; FKM
- Powtarzalność - monitorowanie przepływu: ± 0,5% MEW
- Rodzaj produktu
Czujnik przepływu wirowego
- Model katalogowy producenta
SV0529
- Minimalne napięcie robocze
18 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
18 - 30 V/DC
- Złącze czujnika
M12
- Czas reakcji
1 s
- Wyjście czujnika
PNP
NPN
- Element uszczelniający
FKM
- Średnica nominalna
20 mm
- Minimalna temperatura medium
-10 °C
- Maksymalna temperatura medium
90 °C
- Maksymalne ciśnienie robocze
12 bar
- Dokładność pomiaru
2 %
- Waga
519.300 g
- Minimalna temperatura otoczenia
0 °C
- Maksymalna temperatura otoczenia
60 °C
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 3321214 ifm Electronic Czujnik przepływu wirowego SV0529 SV0529 Zasilanie (zakres): 18 - 30 V/DC 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3321214 ifm Electronic Czujnik przepływu wirowego SV0529 SV0529 Zasilanie (zakres): 18 - 30 V/DC 1 szt.
Opis
ifm SV0529 wirowy czujnik przepływu
