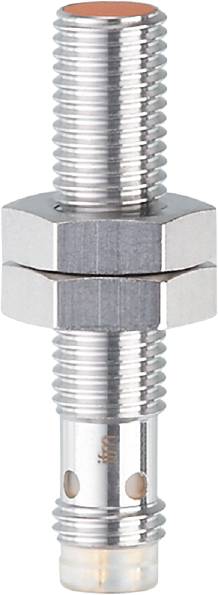

ifm Electronic Czyjnik Indukcyjne IE5349 IE5349 M8 podtynkowy PNP, NPN (Ø x D) 8 mm x 40 mm

Cechy produktu

Czujnik zbliżeniowy pojemnościowy

Szczególnie krótki projekt
Do stosowania w ograniczonych przestrzeniach instalacyjnych
Wyraźnie widoczne wskazanie stanu przełączenia
Duża odległość przełączania zapewniająca wysoką dostępność systemu
Zmniejszone zapasy dzięki działaniu jako urządzenie trójprzewodowe lub dwuprzewodowe

Dane techniczne

Wymiary [mm]: M8 x 1 / L = 40
Wyświetlacz: Stan przełączania: 4 diody LED, żółta
Odległość robocza [mm]: 0...2,4
Temperatura otoczenia-1 [°C]: 0...60
Moment dokręcania [Nm]: A = 5 mm: 1,5 ; B = 2
Funkcja wyjścia: normalnie zamknięta
Napięcie robocze [V]: 10...30 DC
Stała obciążalność prądowa wyjścia przełączającego DC [mA]: 100
Rodzaj montażu: podtynkowy
Wersja elektryczna: PNP/NPN
Wbudowane oprogramowanie w zestawie: tak
Obudowa: konstrukcja gwintowana
Masa [g]: 14 000
Nazwa gwintu: M8 x 1
Histereza: 1...20
Współczynnik korygujący (Al): 0,4
Współczynnik korygujący (Cu): 0,3
Współczynnik korygujący (Ms): 0,5
Współczynnik korekcyjny (V2A): 0,7
Stal współczynnika korygującego (St37): 1
Zabezpieczenie przed zwarciem: tak
Maks. prąd różnicowy [mA]: 0,5; (tylko w trybie 3-przewodowym)
Maks. spadek napięcia na wyjściu DC [V]: 3,5
Minimalny prąd obciążenia [mA]: 2; (tylko w trybie 2-przewodowym)
MTTF: 1858
Znak kontrolny (przypadki szczególne): CCC
Rzeczywista odległość przełączania Sr [mm]: 3 ± 10%
Odległość wykrywania [mm]: 3
Częstotliwość przełączania DC [Hz]: 800
Dryf punktu przełączania [mm]: -10...10
Stopień ochrony: IP 65; IP67; (z przykręconym gniazdem ifm zgodnie z przepisami)
Klasa ochrony III
Złącze wtykowe: Wtyczka - Układ pinów: 0059 - Złącze wtykowe: 1 x M8; Kodowanie: A
Odporność na przeciążenie: tak
Ochrona przed nieprawidłowością biegunową tak

Rodzaj produktu: Czyjnik

Model katalogowy producenta: IE5349

Minimalne napięcie robocze: 10 V/DC

Maksymalne napięcie robocze: 30 V/DC

Zasilanie (zakres): 10 - 30 V/DC

Rodzaj styku: 1 NC

Maksymalna odległość przełączania: 3 mm

Wyjście czujnika: PNP
NPN

Materiał obudowy: mosiądz

Typ czujnika: Indukcyjne

Rodzaj mocowania czujnika: podtynkowy

Rozmiar czujnika: M8

Złącze czujnika: M8

Specyfikacja czujnika: wskaźnik LED

Minimalna temperatura: 0 °C

Maksymalna temperatura: 60 °C

: IP67

Długość produktu: 40 mm

Średnica produktu: 8 mm

Wymiary: (Ø x D) 8 mm x 40 mm

Zawartość: 1 szt.

Częstotliwość przełączania: 800 Hz

UKCA: tak
