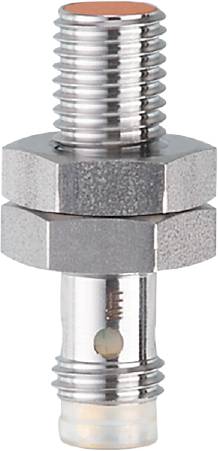

ifm Electronic Czyjnik Indukcyjne IE5366 IE5366 M8 podtynkowy PNP (Ø x D) 8 mm x 30 mm

Cechy produktu

Czujnik zbliżeniowy pojemnościowy

Szczególnie krótki projekt
Do stosowania w ograniczonych przestrzeniach instalacyjnych
Odporny na oleje i smary chłodzące
Solidna obudowa do stosowania w obróbce metali
Bardzo wysoka częstotliwość przełączania

Dane techniczne

Wymiary [mm]: M8 x 1 / L = 30
Wyświetlacz: Stan przełączania: 4 x dioda LED, żółta
Odległość robocza [mm]: 0...1,62
Temperatura otoczenia-1 [°C]: -25...70
Moment dokręcania [Nm]: A = 5 mm: 2 ; B = 5
Funkcja wyjścia: normalnie otwarte
Cecha szczególna: Pozłacane styki; Zwiększona odległość przełączania
Napięcie robocze [V]: 10...30 DC
Stała obciążalność prądowa wyjścia przełączającego DC [mA]: 100
Rodzaj montażu: podtynkowy
Wersja elektryczna: PNP
Wbudowane oprogramowanie w zestawie: tak
Zwiększona odległość przełączania: tak
Obudowa: konstrukcja gwintowana
Waga [g]: 13200
Nazwa gwintu: M8 x 1
Histereza: 1...20
Współczynnik korygujący (Al): 0,4
Współczynnik korygujący (Cu): 0,3
Współczynnik korygujący (Ms): 0,5
Współczynnik korekcyjny (V2A): 0,7
Stal współczynnika korygującego (St37): 1
Zabezpieczenie przed zwarciem: tak
Maks. spadek napięcia na wyjściu DC [V]: 2,5
MTTF: 1462
Znak kontrolny (przypadki szczególne): CCC
Rzeczywista odległość przełączania Sr [mm]: 2 ± 10%
Odległość wykrywania [mm]: 2
Częstotliwość przełączania DC [Hz]: 800
Dryf punktu przełączania: -10...10
Stopień ochrony: IP 65; IP67; (z przykręconym gniazdem ifm zgodnie z przepisami)
Klasa ochrony III
Złącze wtykowe: Wtyczka - Układ pinów: 0059 - Złącze wtykowe: 1 x M8; Kodowanie: A; Styki: pozłacane
Pobór prądu [mA]:< 10
Odporność na przeciążenie: tak
Ochrona przed nieprawidłowością biegunową tak

Rodzaj produktu: Czyjnik

Model katalogowy producenta: IE5366

Minimalne napięcie robocze: 10 V/DC

Maksymalne napięcie robocze: 30 V/DC

Zasilanie (zakres): 10 - 30 V/DC

Rodzaj styku: 1 NO

Maksymalna odległość przełączania: 2 mm

Wyjście czujnika: PNP

Typ czujnika: Indukcyjne

Rodzaj mocowania czujnika: podtynkowy

Rozmiar czujnika: M8

Złącze czujnika: M8

Minimalna temperatura: -25 °C

Maksymalna temperatura: 70 °C

Długość produktu: 30 mm

Średnica produktu: 8 mm

Wymiary: (Ø x D) 8 mm x 30 mm

Zawartość: 1 szt.

Częstotliwość przełączania: 800 Hz

UKCA: tak
