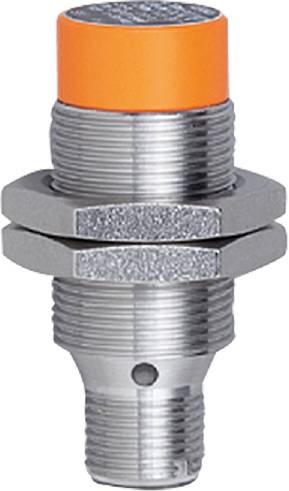

ifm Electronic Czyjnik Indukcyjne IG5846 IG5846 M18 x 1 nie podtynkowy PNP (Ø x D) 18 mm x 45 mm

Cechy produktu

Czujnik zbliżeniowy pojemnościowy

Solidna obudowa ze stali nierdzewnej do stosowania w przemyśle spożywczym
Szeroki zakres temperatur pracy
Wysoki stopień ochrony dla potrzeb trudnych warunkach przemysłowych
Funkcja wyjścia antywalentnego normalnie otwarta/zamknięta
Wyraźnie widoczne wskazanie stanu przełączenia

Dane techniczne

Wymiary [mm]: M18 x 1 / L = 45
Wyświetlacz: Stan przełączania: 4 x dioda LED 90°, czerwona
Odległość robocza [mm]: 0...8,1
Temperatura otoczenia-1 [°C]: -25...80
Zastosowanie: Zastosowania przemysłowe / automatyzacja fabryk
Wersja zabezpieczenia zwarciowego: taktowana
Funkcja wyjściowa: antywalentna
Cecha szczególna: Pozłacane styki
Napięcie robocze [V]: 10...36 DC
Stała obciążalność prądowa wyjścia przełączającego DC [mA]: 250
Typ instalacji: nie można instalować równo z powierzchnią
Wersja elektryczna: PNP
Obudowa: konstrukcja gwintowana
Masa [g]: 41 600
Nazwa gwintu: M18 x 1
Histereza: 3...15
Współczynnik korygujący (Al): 0,3
Współczynnik korygujący (Cu): 0,2
Współczynnik korygujący (Ms): 0,4
Współczynnik korekcyjny (V2A): 0,7
Stal współczynnika korygującego (St37): 1
Zabezpieczenie przed zwarciem: tak
Maks. prąd różnicowy [mA]: 0,5
Maks. spadek napięcia na wyjściu DC [V]: 2,5
MTTF: 1447
Znak kontrolny (przypadki szczególne): CCC
Rzeczywista odległość przełączania Sr [mm]: 10 ± 10%
Odległość wykrywania [mm]: 10
Częstotliwość przełączania DC [Hz]: 300
Dryf punktu przełączania: -10...10
Stopień ochrony: IP 67
Klasa ochrony: II
Złącze wtykowe: Wtyczka - Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A; Styki: pozłacane
Pobór prądu [mA]: 15; (24 V)
Odporność na przeciążenie: tak
Ochrona przed nieprawidłowością biegunową tak

Rodzaj produktu: Czyjnik

Model katalogowy producenta: IG5846

Minimalne napięcie robocze: 10 V/DC

Maksymalne napięcie robocze: 36 V/DC

Zasilanie (zakres): 10 - 36 V/DC

Rodzaj styku: antywalentny

Maksymalna odległość przełączania: 10 mm

Wyjście czujnika: PNP

Materiał obudowy: stal nierdzewna

Typ czujnika: Indukcyjne

Rodzaj mocowania czujnika: nie podtynkowy

Rozmiar czujnika: M18 x 1

Złącze czujnika: M12

Specyfikacja czujnika: wskaźnik LED

Minimalna temperatura: -25 °C

Maksymalna temperatura: 80 °C

Długość produktu: 45 mm

Średnica produktu: 18 mm

Wymiary: (Ø x D) 18 mm x 45 mm

Zawartość: 1 szt.

Częstotliwość przełączania: 300 Hz

UKCA: tak
