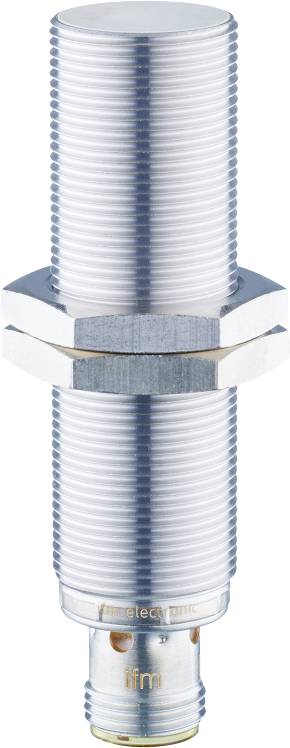

ifm Electronic Czyjnik Indukcyjne IGC224 IGC224 M18 x 1 podtynkowy PNP (Ø x D) 18 mm x 70 mm

Cechy produktu

Czujnik zbliżeniowy pojemnościowy

Do stosowania w obrabiarkach i obróbce metali
Odporny na oleje i smary chłodzące
Wysoki stopień ochrony dla potrzeb trudnych warunkach przemysłowych
Wyraźnie widoczne wskazanie stanu przełączenia
Duża odległość przełączania zapewniająca wysoką dostępność systemu

Dane techniczne

Wymiary [mm]: M18 x 1 / L = 70
Wyświetlacz: Stan przełączania: 4 x dioda LED 90°, żółta
Odległość robocza [mm]: 0...6,48
Temperatura otoczenia-1 [°C]: -25...70
Zastosowanie: Zastosowanie w obrabiarkach, chłodziwach i smarach
Funkcja wyjścia: normalnie otwarte
Cecha szczególna: Pozłacane styki; Zwiększona odległość przełączania
Napięcie robocze [V]: 10...30 DC
Stała obciążalność prądowa wyjścia przełączającego DC [mA]: 100
Rodzaj montażu: podtynkowy
Wersja elektryczna: PNP
Wbudowane oprogramowanie w zestawie: nie
Zwiększona odległość przełączania: tak
Obudowa: konstrukcja gwintowana
Masa [g]: 51 700
Nazwa gwintu: M18 x 1
Histereza: 3...15
Współczynnik korygujący (Al): 0,4
Współczynnik korygujący (Cu): 0,3
Współczynnik korygujący (Ms): 0,5
Współczynnik korekcyjny (V2A): 0,7
Stal współczynnika korygującego (St37): 1
Zabezpieczenie przed zwarciem: tak
Maks. spadek napięcia na wyjściu DC [V]: 2,5
MTTF: 1134
Znak kontrolny (przypadki szczególne): CCC
Rzeczywista odległość przełączania Sr [mm]: 8 ± 10%
Odległość wykrywania [mm]: 8
Częstotliwość przełączania DC [Hz]: 400
Dryf punktu przełączania: -10...10
Stopień ochrony: IP 68; ("Fajny")
Klasa ochrony: II
Złącze wtykowe: Wtyczka - Układ pinów: 0061 - Złącze wtykowe: 1 x M12; Kodowanie: A; Styki: pozłacane
Pobór prądu [mA]:< 10
Odporność na przeciążenie: tak
Ochrona przed nieprawidłowością biegunową tak

Rodzaj produktu: Czyjnik

Model katalogowy producenta: IGC224

Minimalne napięcie robocze: 10 V/DC

Maksymalne napięcie robocze: 30 V/DC

Zasilanie (zakres): 10 - 30 V/DC

Rodzaj styku: 1 NO

Maksymalna odległość przełączania: 8 mm

Wyjście czujnika: PNP

Typ czujnika: Indukcyjne

Specyfikacja materiału: olejoodporny

Rodzaj mocowania czujnika: podtynkowy

Rozmiar czujnika: M18 x 1

Złącze czujnika: M12

Specyfikacja czujnika: wskaźnik LED

Minimalna temperatura: -25 °C

Maksymalna temperatura: 70 °C

Długość produktu: 70 mm

Średnica produktu: 18 mm

Wymiary: (Ø x D) 18 mm x 70 mm

Zawartość: 1 szt.

Częstotliwość przełączania: 400 Hz

UKCA: tak
