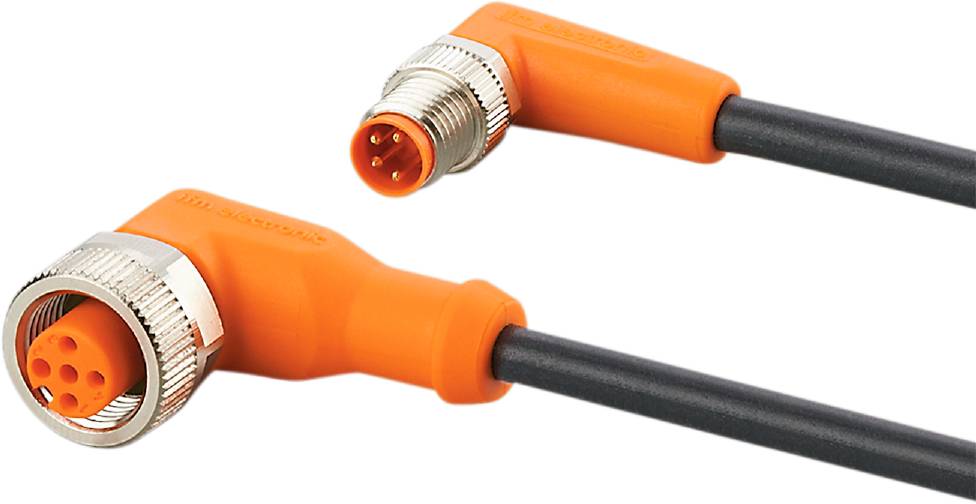

ifm Electronic EVC380 Linia połączenia EVC380, piny: 4, 5, 0.3 m, 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Linia połączenia
Rodzaj złącza
złącze męskie kątowe
złącze żeńskie kątowe
Standard złącza
złącze czujnika
Złącze po stronie A
M12
Złącze po stronie B
M8
Karta katalogowa (PDF)
Liczba
Suma (104,88 zł / Sztuka)
104,88 zł
129,00 zł
z VAT (klient indywidualny)
Cena netto
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Przewód
- Odporny na oleje i smary chłodzące
- Trwałe i niezawodne uszczelnienie nawet przy montażu bez użycia narzędzi
- Wysoki stopień ochrony dla potrzeb trudnych warunkach przemysłowych
- Odporny na wibracje i wstrząsy dzięki nakrętce złączkowej z zabezpieczeniem przed wibracjami
- Niezawodna ochrona O-ringu przed zniszczeniem poprzez mechaniczny stały ogranicznik
Dane techniczne
- Wymiary [mm]: 25 x 10 x 25,5
- Przydatność prowadnika kablowego: Promień gięcia dla elastycznego zastosowania: min. 10 x średnica kabla; Prędkość jazdy: maks. 3,3 m/s przy długości przesuwu w poziomie 5 m i maks. przyspieszeniu 5 m/s²; Cykle gięcia:> 5 milionów; Naprężenie skręcające: ± 180°/m
- Możliwość zastosowania łańcucha ciągnionego Dostępne: tak
- Temperatura otoczenia-1 [°C]: -25...90
- Cecha szczególna: nie zawiera silikonu; bezhalogenowy; Pozłacane styki; Przydatność łańcucha przeciągającego
- Napięcie robocze [V]:< 50 AC /< 60 DC
- Masa [g]: 38 700
- Kabel: 2. - Kabel: 0,3 m, PUR, bezhalogenowy, czarny, Ø 4,3 mm; 3 x 0,34 mm² (42 x Ř 0,1 mm)
- Stopień ochrony: IP 65; IP67; IP68; IP69K
- Klasa ochrony III
- Nie zawiera silikonu: tak
- Złącze wtykowe: 1. Wtyczka - Układ pinów: 0060 - Złącze wtykowe: 1 x M8, kątowe; Kodowanie: A; Zamek: mosiądz niklowany; Styki: pozłacane; Moment dokręcania: 0,3...0,5 Nm / 3. gniazdo - Układ pinów: 0017 - Przyłącze wtykowe: 1 x M12, kątowe; Kodowanie: A; Zamek: mosiądz niklowany; Styki: pozłacane; Moment dokręcania: 0,6...1,5 Nm
- Całkowita obciążalność prądowa [A]: 3
- Temperatura otoczenia w ruchu [°C]: -25...90
- Materiał nakrętki łączącej: mosiądz niklowany
- Opakowanie
sztuka
- Model katalogowy producenta
EVC380
- Rodzaj produktu
Linia połączenia
- Rodzaj złącza
złącze męskie kątowe
złącze żeńskie kątowe
- Standard złącza
złącze czujnika
- Złącze po stronie A
M12
- Złącze po stronie B
M8
- Ilość pinów
4
5
- Długość kabla
0.3 m
- Materiał osłony kabla
PUR
- Napięcie znamionowe
50 V/AC
60 V/DC
- Maksymalny przekrój połączenia
0.34 mm²
- Średnica zewnętrzna
4.3 mm
- Przekrój przewodu czujnika/aktuatora
0.34 mm²
- Połączenie komponentów
złącze męskie
- Rodzaj gwintu
M8
- Kodowanie
A
A
- Materiał styku
kontakty złocone
- Powierzchnia styku
złocony
- Maksymalny przekrój
0.34 mm²
- Specyfikacja
tor kablowy
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
90 °C
- Rodzaj mocowania
śrubowe
- Numer katalogowy producenta
EVC380
- Zawartość
1 szt.
- Średnica kabla
4.3 mm
- Maksymalna średnica kabla
4.3 mm
- Zakres średnicy kabla
4.3 mm (max)
- Zgodne z RoHS
Tak
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3315826 ifm Electronic EVC380 Linia połączenia EVC380, piny: 4, 5, 0.3 m, 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3315826 ifm Electronic EVC380 Linia połączenia EVC380, piny: 4, 5, 0.3 m, 1 szt.
Opis
Kabel połączeniowy ifm EVC380
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
