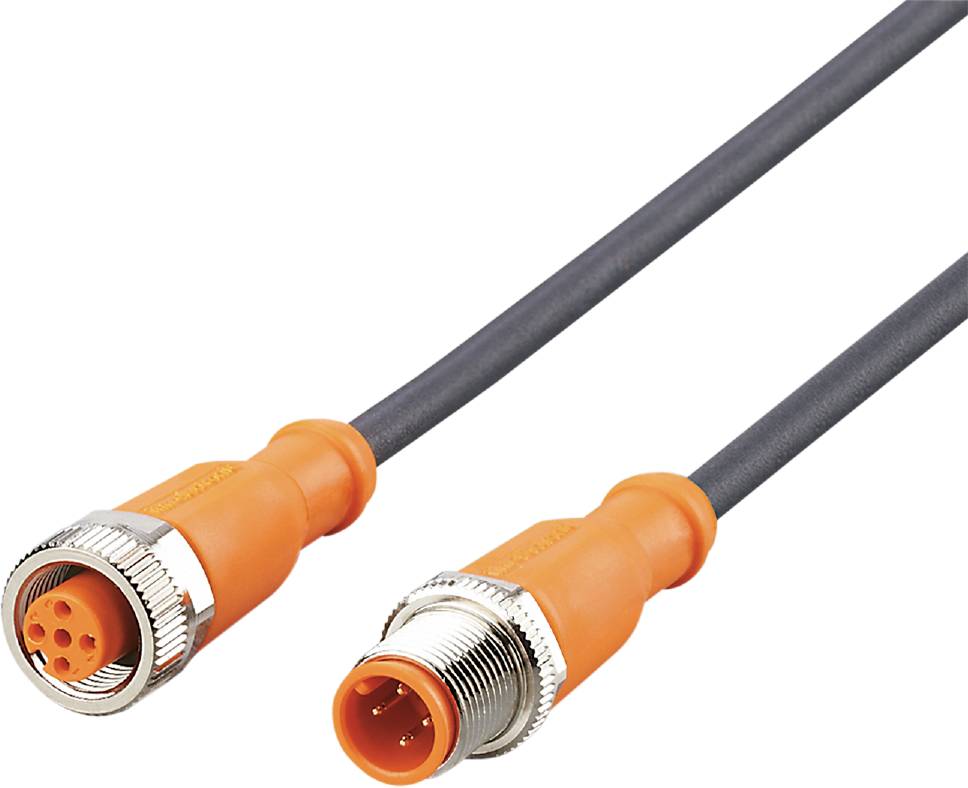

ifm Electronic EVC687 Linia połączenia M12 złącze męskie proste, złącze żeńskie proste 1 m Ilość pinów: 4, 5 1 szt.

Cechy produktu

Przewód

Odporny na oleje i smary chłodzące
Trwałe i niezawodne uszczelnienie nawet przy montażu bez użycia narzędzi
Wysoki stopień ochrony dla potrzeb trudnych warunkach przemysłowych
Odporny na wibracje i wstrząsy dzięki nakrętce złączkowej z zabezpieczeniem przed wibracjami
Niezawodna ochrona O-ringu przed zniszczeniem poprzez mechaniczny stały ogranicznik

Dane techniczne

Przydatność prowadnika kablowego: Promień gięcia dla elastycznego zastosowania: min. 10 x średnica kabla; Prędkość jazdy: maks. 3,3 m/s przy długości przesuwu w poziomie 5 m i maks. przyspieszeniu 5 m/s²; Cykle gięcia:> 5 milionów; Naprężenie skręcające: ± 180°/m
Możliwość zastosowania łańcucha ciągnionego Dostępne: tak
Temperatura otoczenia-1 [°C]: -25...90
Cecha szczególna: nie zawiera silikonu; bezhalogenowy; Pozłacane styki; Przydatność łańcucha przeciągającego
Napięcie robocze [V]:< 250 AC /< 300 DC
Masa [g]: 68 200
Kabel: 2. - Kabel: 1 m, PUR, bezhalogenowy, czarny, Ø 4,3 mm; 4 x 0,34 mm² (42 x Ř 0,1 mm)
Wilgotność przechowywania [%]: 10...100
Temperatura przechowywania [°C]: -25...55
Stopień ochrony: IP 65; IP67; IP68; IP69K
Klasa ochrony: II
Nie zawiera silikonu: tak
Złącze wtykowe: 1. Wtyczka - Układ pinów: 0001 - Złącze wtykowe: 1 x M12, proste; Kodowanie: A; Zamek: mosiądz niklowany; Styki: pozłacane; Moment dokręcania: 0,6...1,5 Nm / 3. gniazdo - Układ pinów: 0017 - Przyłącze wtykowe: 1 x M12, proste; Kodowanie: A; Zamek: mosiądz niklowany; Styki: pozłacane; Moment dokręcania: 0,6...1,5 Nm
Całkowita obciążalność prądowa [A]: 4
Temperatura otoczenia w ruchu [°C]: -25...90
Materiał nakrętki łączącej: mosiądz niklowany

Model katalogowy producenta: EVC687

Rodzaj produktu: Linia połączenia

Rodzaj złącza: złącze męskie proste
złącze żeńskie proste

Standard złącza: złącze czujnika

Złącze po stronie A: M12

Złącze po stronie B: M12

Ilość pinów: 4
5

Długość kabla: 1 m

Materiał osłony kabla: PUR

Napięcie znamionowe: 250 V/AC
300 V/DC

Maksymalny przekrój połączenia: 0.34 mm²

Przekrój przewodu czujnika/aktuatora: 0.34 mm²

Połączenie komponentów: złącze wtykowe

Rodzaj gwintu: M12

Rodzaj gwintu montażowego kabla: M12

Kodowanie: A
A

Materiał styku: kontakty złocone

Powierzchnia styku: złocony

Maksymalny przekrój: 0.34 mm²

Specyfikacja: bezhalogenowy

Minimalna temperatura: -25 °C

Maksymalna temperatura: 90 °C

Rodzaj mocowania: śrubowe

Numer katalogowy producenta: EVC687

Zawartość: 1 szt.

Średnica kabla: 4.3 mm

Maksymalna średnica kabla: 4.3 mm

Zakres średnicy kabla: 4.3 mm (max)

Zgodne z RoHS: Tak

UKCA: tak
