Zdjęcie poglądowe
Zdjęcie poglądowe

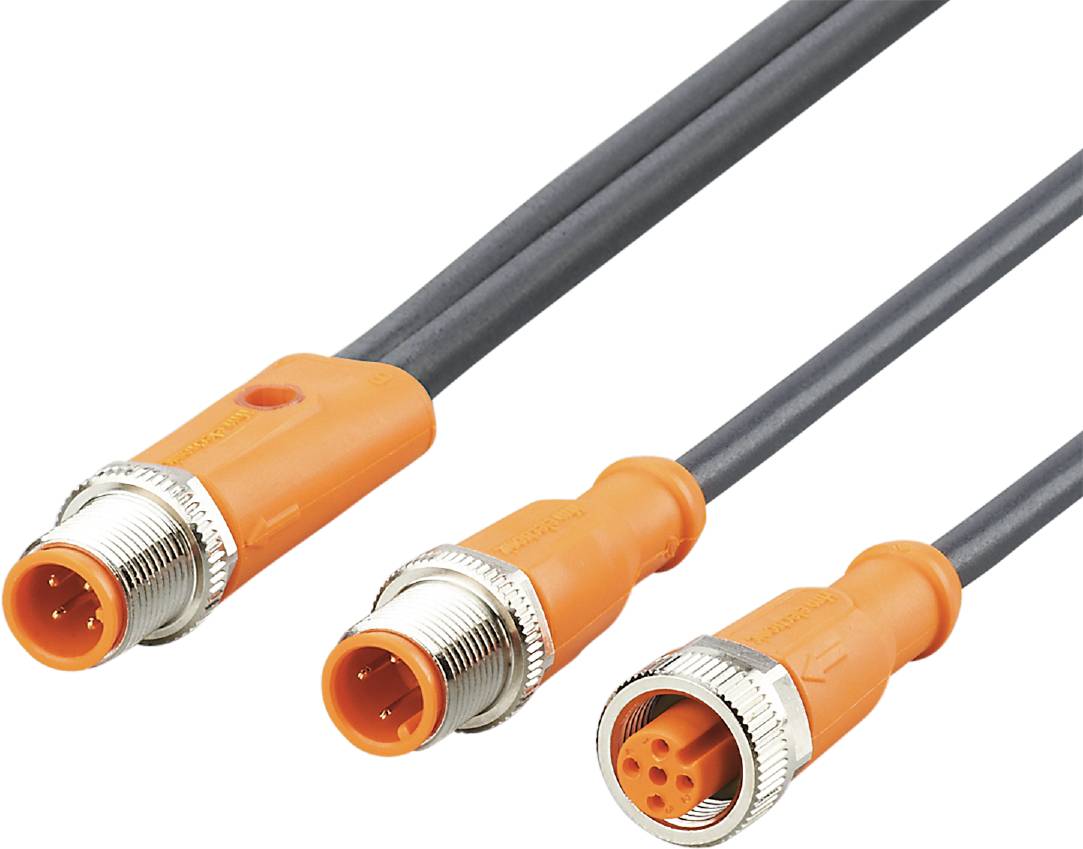

ifm Electronic EVC693 Linia połączenia EVC693, piny: 3, 5, 1 m, 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Linia połączenia
Rodzaj złącza
złącze męskie proste
złącze żeńskie proste
Złącze po stronie A
M12
Złącze po stronie B
M12
Ilość pinów
3
5
Karta katalogowa (PDF)
Liczba
Suma (145,53 zł / Sztuka)
145,53 zł
179,00 zł
z VAT (klient indywidualny)
Cena netto
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Przewód
- Odporny na oleje i smary chłodzące
- Trwałe i niezawodne uszczelnienie nawet przy montażu bez użycia narzędzi
- Wysoki stopień ochrony dla potrzeb trudnych warunkach przemysłowych
- Odporny na wibracje i wstrząsy dzięki nakrętce złączkowej z zabezpieczeniem przed wibracjami
- Niezawodna ochrona O-ringu przed zniszczeniem poprzez mechaniczny stały ogranicznik
Dane techniczne
- Przydatność prowadnika kablowego: Promień gięcia dla elastycznego zastosowania: min. 10 x średnica kabla; Prędkość jazdy: maks. 3,3 m/s przy długości przesuwu w poziomie 5 m i maks. przyspieszeniu 5 m/s²; Cykle gięcia:> 5 milionów; Naprężenie skręcające: ± 180°/m
- Możliwość zastosowania łańcucha ciągnionego Dostępne: tak
- Temperatura otoczenia-1 [°C]: -25...90
- Konstrukcja złącza: M12
- Cecha szczególna: nie zawiera silikonu; bezhalogenowy; Pozłacane styki; Przydatność łańcucha przeciągającego
- Napięcie robocze [V]:< 24 DC
- Masa [g]: 114210
- Kabel: 4. Złącze B - Kabel: 1 m, PUR, bezhalogenowy, czarny, Ø 4,9 mm; 2 x 0,34 mm² (42 x Ø 0,1 mm) / 3. gniazdo A - kabel: 1 m, PUR, bezhalogenowy, czarny, Ø 4,9 mm; 5 x 0,34 mm² (42 x Ř 0,1 mm)
- Stopień ochrony: IP 65; IP67; IP68; IP69K
- Klasa ochrony III
- Nie zawiera silikonu: tak
- Złącze wtykowe: 1. Złącze C - Układ pinów: 0061 - Złącze wtykowe: M12, proste; Kodowanie: A; Korpus rękojeści: TPU, pomarańczowy; Blokowanie: Nakrętka łącząca, mosiądz niklowany; Styki: pozłacane; Moment dokręcania: 0,6...1,5 Nm; Zwróć uwagę na maksymalną wartość odpowiednika! / 3.Gniazdo A - Układ pinów: 0017 - Złącze wtykowe: M12, proste; Kodowanie: A; Korpus rękojeści: TPU, pomarańczowy; Blokowanie: Nakrętka łącząca, mosiądz niklowany; Uszczelnienie: FKM; Styki: pozłacane; Moment dokręcania: 0,6...1,5 Nm; Zwróć uwagę na maksymalną wartość odpowiednika! / 4. Złącze B - Układ pinów: 0184 - Złącze wtykowe: M12, proste; Kodowanie: A; Korpus rękojeści: TPU, pomarańczowy; Blokowanie: Nakrętka łącząca, mosiądz niklowany; Styki: pozłacane; Moment dokręcania: 0,6...1,5 Nm; Zwróć uwagę na maksymalną wartość odpowiednika!
- Całkowita obciążalność prądowa [A]: 4
- Materiał uszczelki: FKM
- Materiał korpusu rękojeści: TPU / TPU
- Materiał nakrętki łączącej: mosiądz niklowany
- Model katalogowy producenta
EVC693
- Rodzaj produktu
Linia połączenia
- Rodzaj złącza
złącze męskie proste
złącze żeńskie proste
- Złącze po stronie A
M12
- Złącze po stronie B
M12
- Ilość pinów
3
5
- Długość kabla
1 m
- Materiał osłony kabla
PUR
- Napięcie znamionowe
24 V/DC
- Maksymalny przekrój połączenia
0.34 mm²
- Przekrój przewodu czujnika/aktuatora
0.34 mm²
- Połączenie komponentów
złącze męskie M12
- Rodzaj gwintu
M12
- Rodzaj gwintu montażowego kabla
M12
- Kodowanie
A
A
- Materiał styku
złocony
- Powierzchnia styku
złocony
- Maksymalny przekrój
0.34 mm²
- Specyfikacja
tor kablowy
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
90 °C
- Rodzaj mocowania
śrubowe
- Numer katalogowy producenta
EVC693
- Zawartość
1 szt.
- Średnica kabla
4.9 mm
- Maksymalna średnica kabla
4.9 mm
- Minimalna średnica kabla
4.9 mm
- Zakres średnicy kabla
4.9 - 4.9 mm
- Zgodne z RoHS
Tak
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3316398 ifm Electronic EVC693 Linia połączenia EVC693, piny: 3, 5, 1 m, 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3316398 ifm Electronic EVC693 Linia połączenia EVC693, piny: 3, 5, 1 m, 1 szt.
Opis
Kabel połączeniowy ifm EVC693 Y
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
