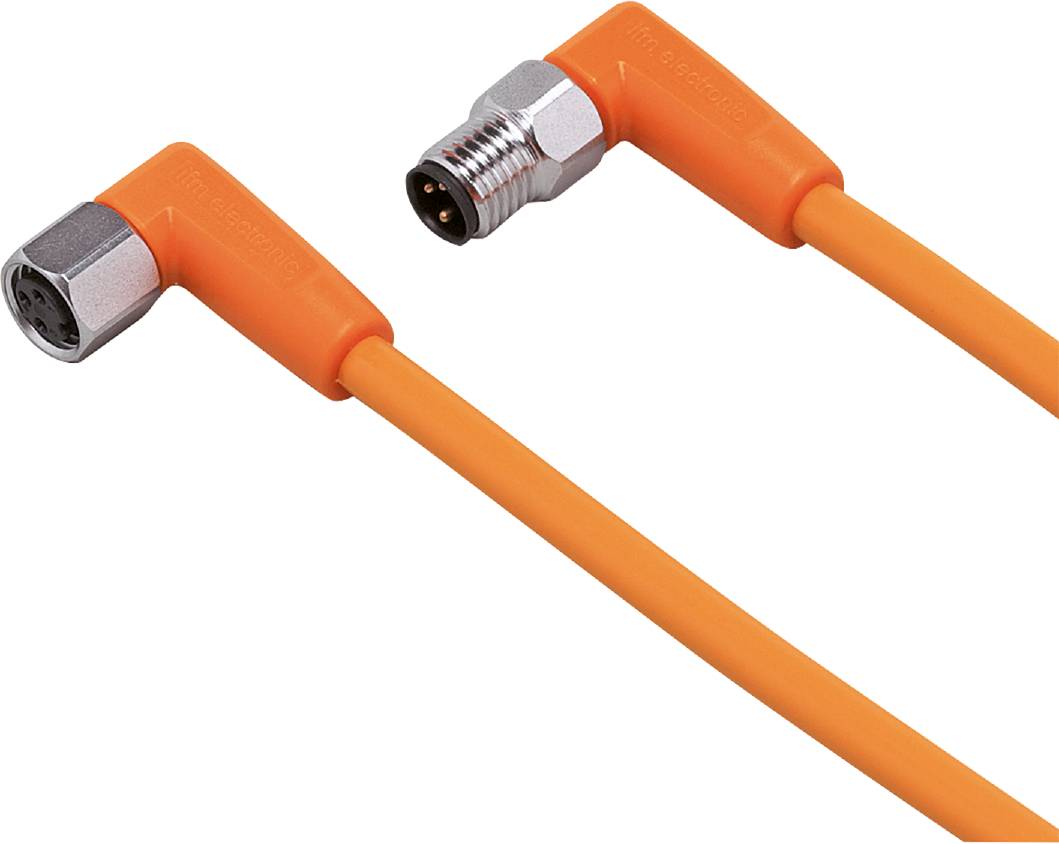

ifm Electronic EVT166 Linia połączenia M8 złącze męskie kątowe, złącze żeńskie kątowe 0.3 m Ilość pinów: 3, 3 1 szt.

Cechy produktu

Przewód

Do stosowania w pomieszczeniach higienicznych i wilgotnych w przemyśle spożywczym
Trwałe i niezawodne uszczelnienie nawet przy montażu bez użycia narzędzi
Szeroki zakres temperatur pracy i wysoki stopień ochrony
Odporny na wibracje i wstrząsy dzięki nakrętce złączkowej z zabezpieczeniem przed wibracjami
Niezawodna ochrona O-ringu przed zniszczeniem poprzez mechaniczny stały ogranicznik

Dane techniczne

Wymiary [mm]: 25 x 10 x 25,5
Przydatność prowadnika kablowego: Promień gięcia dla elastycznego zastosowania: min. 10 x średnica kabla; Prędkość jazdy: maks. 3,3 m/s przy długości przesuwu w poziomie 5 m i maks. przyspieszeniu 5 m/s²; Cykle gięcia:> 1 milion; Naprężenie skręcające: ± 180°/m
Możliwość zastosowania łańcucha ciągnionego Dostępne: tak
Temperatura otoczenia-1 [°C]: -25...80
Zastosowanie: Higiena i wilgotne pomieszczenia w przemyśle spożywczym
Cecha szczególna: nie zawiera silikonu; Pozłacane styki; Przydatność łańcucha przeciągającego
Napięcie robocze [V]:< 50 AC /< 60 DC
Masa [g]: 29 300
Kabel: 2. - Kabel: 0,3 m, PVC, pomarańczowy, Ø 4,9 mm; 3 x 0,34 mm² (42 x Ř 0,1 mm)
Stopień ochrony: IP 65; IP67; IP68; IP69K
Klasa ochrony III
Nie zawiera silikonu: tak
Złącze wtykowe: 1.Wtyczka - Układ pinów: 0059 - Złącze wtykowe: 1 x M8, kątowe; Kodowanie: A; Zamek: 1.4404 (stal nierdzewna / 316L); Styki: pozłacane; Moment dokręcania: 0,3...0,5 Nm / 3. gniazdo - Układ pinów: 0013 - Przyłącze wtykowe: 1 x M8, kątowe; Kodowanie: A; Zamek: 1.4404 (stal nierdzewna / 316L); Styki: pozłacane; Moment dokręcania: 0,3...0,5 Nm
Całkowita obciążalność prądowa [A]: 3
Temperatura otoczenia w ruchu [°C]: 5...80
Materiał nakrętki łączącej: 1.4404 (stal nierdzewna / 316L)

Model katalogowy producenta: EVT166

Rodzaj produktu: Linia połączenia

Rodzaj złącza: złącze męskie kątowe
złącze żeńskie kątowe

Standard złącza: złącze czujnika

Złącze po stronie A: M8

Złącze po stronie B: M8

Ilość pinów: 3
3

Długość kabla: 0.3 m

Materiał osłony kabla: PVC

Napięcie znamionowe: 50 V/AC
60 V/DC

Maksymalny przekrój połączenia: 0.34 mm²

Średnica zewnętrzna: 4.9 mm

Przekrój przewodu czujnika/aktuatora: 0.34 mm²

Połączenie komponentów: złącze męskie M8

Rodzaj gwintu: M8

Rodzaj gwintu montażowego kabla: M8

Kodowanie: A
A

Materiał styku: złocony

Powierzchnia styku: złocony

Maksymalny przekrój: 0.34 mm²

Specyfikacja: tor kablowy

Minimalna temperatura: -25 °C

Maksymalna temperatura: 80 °C

Rodzaj mocowania: śrubowe

Numer katalogowy producenta: EVT166

Zawartość: 1 szt.

Średnica kabla: 4.9 mm

Maksymalna średnica kabla: 4.9 mm

Zakres średnicy kabla: 4.9 mm (max)

UKCA: tak
