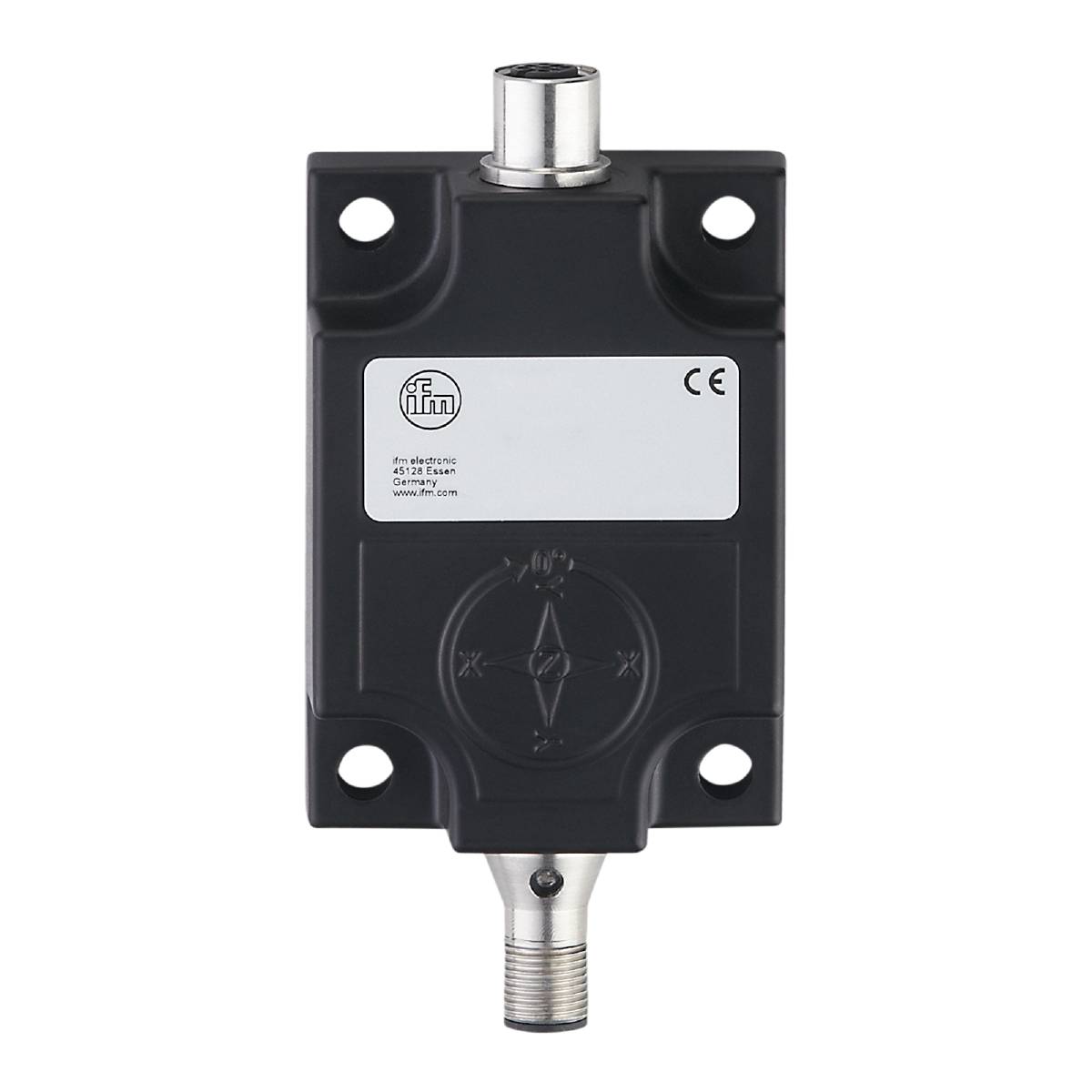

ifm Electronic Inklinometr JD2120 JD2120 Zakres pomiarowy: -90 - +90 ° CAN M12
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Inklinometr
Maksymalne napięcie robocze
30 V/DC
Maksymalny zakres pomiarowy
+90 °
Złącze czujnika
M12
Model katalogowy producenta
JD2120
Karta katalogowa (PDF)
Liczba
Suma (4064,23 zł / Sztuka)
4064,23 zł
4999,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Czujnik
- Połączenie czujnika przyspieszenia i żyroskopu (IMU)
- Kompensacja przyspieszeń zewnętrznych
- Wysoka dokładność pomiaru przy dynamicznych ruchach
- Zwarta i wytrzymała obudowa
Dane techniczne
- Wymiary [mm]: 27 x 59 x 118,5
- Rezystor terminujący: tak; (wewnętrzny; parametryzowalny)
- Liczba interfejsów CAN: 1
- Liczba osi pomiarowych: 2; (X/Y)
- Wyświetlacz: Tryb przedoperacyjny: 1 x LED, zielony; Tryb pracy: 1 x dioda LED, zielona miga; Błąd: 1 x dioda LED, czerwona
- Nachylenie rozdzielczości [°]: 0,01; (możliwość parametryzacji)
- Zasada działania pochylenia: dynamiczna
- Nachylenie histerezy [°]: ≤ ± 0,05
- Diagnoza zasady pomiaru: pojemnościowy MEMS; (akcelerometr; żyroskop)
- Temperatura otoczenia-1 [°C]: -40...85
- Zastosowanie: Bardzo precyzyjny pomiar nachylenia w zastosowaniach dynamicznych
- Napięcie robocze [V]: 9...30 DC
- Pozycja montażowa: pozioma
- Dokładność - pomiar dynamiczny [°]: ± 0,5
- Dokładność - pomiar statyczny [°]: ± 0,3
- Masa [g]: 210 000
- Interfejs komunikacyjny: CAN
- Temperatura przechowywania [°C]: -40...85
- Zakres pomiarowy przyspieszenia - pomiar nachylenia [g]: ± 4
- Zakres pomiarowy prędkości obrotowej - pomiar nachylenia [°/s]: ± 500
- Min. rezystancja izolacji [MΩ]: 100; (500 V prądu stałego)
- MTTF: 260
- Protokół - CAN: CANopen
- Stopień ochrony: IP 67; IP68; IP69K
- Klasa ochrony III
- Złącze wtykowe: CAN-In - Układ pinów: 0063 - Złącze wtykowe: 1 x M12; Kodowanie: A / CAN-Out - Układ pinów: 0017 - Złącze wtykowe: 1 x M12; Kodowanie: A
- Pobór prądu [mA]:< 65; (9... 30 V DC
- Współczynnik temperaturowy [1/K]: ≤ ± 0,008°
- Zabezpieczenie przed odwrotną polaryzacją: tak
- Ochrona przed nieprawidłowością biegunową tak
- Wersja - CAN: CiA DS301 V4.2.0; DSP-410 V2.0.0; CiA 306 V1.3.0
- Powtarzalność [°]: ± 0,05
- Zakres kąta - pomiar pochylenia [°]: ± 90
- Rodzaj produktu
Inklinometr
- Model katalogowy producenta
JD2120
- Minimalne napięcie robocze
9 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
9 - 30 V/DC
- Minimalny zakres pomiarowy
-90°
- Maksymalny zakres pomiarowy
+90°
- Zakres pomiarowy
-90 - +90 °
- Rozdzielczość
0.01°
- Ilość osi
2
- Złącze czujnika
M12
- Specyfikacja czujnika
wskaźnik LED
- Interfejs komponentów
CAN
- Minimalna temperatura
-40 °C
- Maksymalna temperatura
85 °C
- Zgodne z RoHS
Tak
- Zawartość
1 szt.
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 3321823 ifm Electronic Inklinometr JD2120 JD2120 Zakres pomiarowy: -90 - +90 ° CAN M12
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3321823 ifm Electronic Inklinometr JD2120 JD2120 Zakres pomiarowy: -90 - +90 ° CAN M12
Opis
ifm JD2120 czujnik pochylenia
