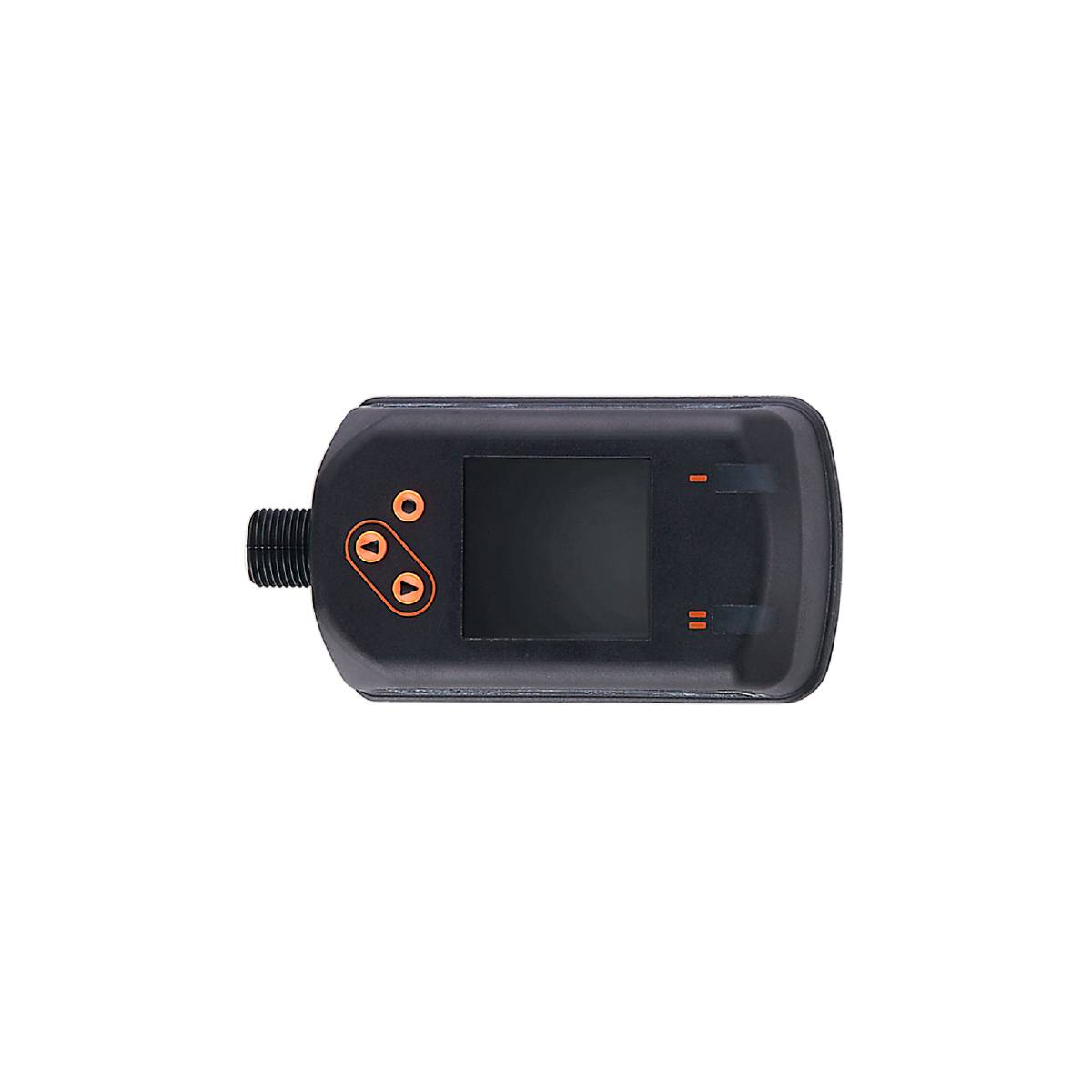

Zdjęcie poglądowe
ifm Electronic SD1540 Miernik sprężonego powietrza SD1540, 18 - 30 V/DC, 1 szt.
Rodzaj produktu
Miernik sprężonego powietrza
Minimalne napięcie robocze
18 V/DC
Maksymalne napięcie robocze
30 V/DC
Model katalogowy producenta
SD1540
Zasilanie (zakres)
18 - 30 V/DC
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Liczba
Suma (5609,00 zł / Sztuka)
5609,00 zł
4560,16 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Licznik sprężonego powietrza ifm SD1540
- Precyzyjny pomiar przepływu, zużycia, ciśnienia i temperatury medium
- Wysoka dokładność, powtarzalność i dynamika pomiaru
- Do rejestracji pracy sprężonego powietrza
- Z wyjściem przełączającym, analogowym i impulsowym
- Możliwość dostosowania do wewnętrznej średnicy rury
- Wygodna obsługa za pomocą przycisków lub parametryzacja poprzez IO-Link
Dane techniczne
- Prąd wyjścia analogowego [mA]: 4...20; (skalowalne)
- Analogowy punkt końcowy - monitorowanie temperatury [°C]: 4...60
- Analogowy punkt końcowy - monitorowanie temperatury [°F]: 39,2...140
- Analogowy punkt końcowy - monitorowanie ciśnienia [bar]: 2,2...16
- Analogowy punkt końcowy AEP [m/s]: 28,8...143,9
- Analogowy punkt końcowy AEP [m3/h]: 422...26260
- Analogowy punkt końcowy AEP [m3/min]: 7,04...437,6
- Analogowy punkt startowy - monitorowanie temperatury [°C]: -10...46
- Analogowy punkt początkowy - monitorowanie temperatury [°F]: 14...114,8
- Analogowy punkt startowy - monitorowanie ciśnienia [bar]: -1...12,8
- Analogowy punkt początkowy ASP [m/s]: 0...115,1
- Analogowy punkt początkowy ASP [m3/h]: 0...21000
- Analogowy punkt początkowy ASP [m3/min]: 0...350
- Dynamika odpowiedzi T05 / T09 - monitorowanie temperatury [s]: T09 = 0,5
- Czas reakcji [s]: 0,1; (dAP = 0)
- Czas reakcji - monitorowanie ciśnienia [s]: 0,05
- Liczba wyjść analogowych: 1
- Liczba wyjść cyfrowych: 2
- Liczba wejść i wyjść: Liczba wyjść cyfrowych: 2; Liczba wyjść analogowych: 1
- Wyświetlacz: : Kolorowy wyświetlacz 1,44", 128 x 128 pikseli; : 2 x LED, żółty
- Zakres wyświetlania - monitorowanie temperatury [°C]: -24...74
- Zakres wyświetlania - monitorowanie temperatury [°F]: -11,2...165,2
- Zakres wyświetlania - monitorowanie ciśnienia [bar]: -1...20
- Zakres wyświetlania [m/s]: 0...172,7
- Zakres wyświetlania [m³/h]: 0...31520
- Zakres wyświetlania [m3/min]: 0...525,2
- Zakres wyświetlania - monitorowanie natężenia przepływu [m3]: 0...1000000000
- Zakres wyświetlania - monitorowanie natężenia przepływu [scf]: 0...35314666721
- Wytrzymałość na ściskanie [MPa]: 1,6
- Długość impulsu - kontrola przepływu [s]: 0,001...2
- Wersja IO-Link: 1.1
- Min. ciśnienie rozrywające [MPa]: 6,4
- Norma SDCI: IEC 61131-9 CDV
- Typ transmisji IO-Link: COM2 (38,4 kbodów)
- Temperatura otoczenia-1 [°C]: 0...60
- Powtarzalność: ± 1,5% MW
- Zastosowanie: do zastosowań przemysłowych
- Rozdzielczość [m/s]: 0,1
- Rozdzielczość [m3/h]: 0,05
- Rozdzielczość [m3/min]: 0,01
- Rozdzielczość - monitorowanie ciśnienia [bar]: 0,05
- Rozdzielczość - monitorowanie temperatury [°C]: 0,2
- Rozdzielczość - monitorowanie temperatury [°F]: 0,5
- Wersja zabezpieczenia zwarciowego: taktowana
- Funkcja wyjścia: normalnie otwarte/normalnie zamknięte; (możliwość parametryzacji)
- Sygnał wyjściowy: sygnał przełączający; sygnał analogowy; sygnał impulsowy; łącze wejścia/wyjścia; (konfigurowalne)
- Wymagana klasa portu głównego: A
- Czas opóźnienia gotowości [s]: 1
- Napięcie robocze [V]: 18...30 DC; (wg SEL/PEL)
- Wartość procesu tłumienia dAP [s]: 0...5
- Obciążalność stała wyjścia przełączającego DC [mA]: 150; (na wyjście)
- Wytrzymałość na ściskanie [bar]: 16
- Wejścia: reset licznika
- Wersja elektryczna: PNP/NPN
- Dokładność - monitorowanie temperatury [K]: ± 0,5; (jeżeli media przepływają w granicach zakresu pomiaru przepływu)
- Dokładność (w zakresie pomiarowym): ± (6% MW + 0,6% MW); (Warunki odniesienia: diA = 73 mm; odległość wlotowa> = 3m; Trasa wybiegowa> = 0,5 m; Temperatura odniesienia: 20...25°C; Standardowy przepływ objętościowy: 50...850 Nm3/h)
- Masa [g]: 408 300
- Największy TK zakresu - monitorowanie ciśnienia [% MEW / 10 K]: ± 0,3
- Największy TK punktu zerowego - monitorowanie ciśnienia [% MEW / 10 K]: ± 0,1
- Wyjście impulsowe: licznik ilości zużycia
- Wartość impulsu - monitorowanie natężenia przepływu [m3]: 0,01...100000000
- Wartość impulsu - monitorowanie natężenia przepływu [scf]: 0,35...3531466672,1
- W krokach - Monitorowanie ciśnienia [bar]: 0,01
- W krokach - Monitorowanie natężenia przepływu [m3]: 0,001
- W krokach - Monitorowanie natężenia przepływu [scf]: 0,05
- W krokach - Monitorowanie temperatury [°C]: 0,1
- W krokach - Monitorowanie temperatury [°F]: 0,1
- Odchylenie charakterystyki – monitorowanie ciśnienia:< ±0,5; (BFSL = linia prosta najlepszego dopasowania (ustawienie najmniejszej wartości))
- Interfejs komunikacyjny: IO-Link
- Zabezpieczenie przed zwarciem: tak
- Temperatura przechowywania [°C]: -20...85
- MAWP dla zastosowań wg CRN [bar]: 10
- Maks. obciążenie [Ω]: 500
- Maks. spadek napięcia na wyjściu DC [V]: 2,5
- Maksymalna dopuszczalna wilgotność względna [%]: 90
- Media: Działające sprężone powietrze
- Temperatura medium [°C]: -10...60
- Zakres pomiarowy [m/s]: 0,6...143,9
- Zakres pomiarowy [m³/h]: 0,3...26260
- Zakres pomiarowy [m3/min]: 0,005...437,6
- Zakres pomiarowy - monitorowanie ciśnienia [bar]: -1...16
- Zakres pomiarowy - monitorowanie natężenia przepływu [m3]: 0...1000000000
- Zakres pomiarowy - monitorowanie natężenia przepływu [scf]: 0...35314666721
- Zakres pomiarowy - monitorowanie temperatury [°C]: -10...60
- Zakres pomiarowy - monitorowanie temperatury [°F]: 14...140
- Min. ciśnienie rozrywające [bar]: 64
- Min. czas cyklu procesu [ms]: 7,2
- Montaż: Możliwość dostosowania do wewnętrznej średnicy rury; (14...254mm)
- MTTF: 167
- Możliwości parametryzacji: Histereza / okno; normalnie otwarty/normalnie zamknięty; wyjście prądowe/impulsowe; Wyświetlacz można obracać / wyłączać; wyświetlacz; Sumator
- Profile: Cyfrowy czujnik pomiarowy (0x800A), identyfikacja i diagnostyka (0x4000)
- Przyłącze procesowe: przyłącze gwintowe G 1 gwint wewnętrzny
- Dane procesowe analogowe: 8
- Binarne dane procesowe: 2
- Punkt przełączenia rP [m/s]: 0,7...143,2
- Punkt przełączania rP [m3/h]: 0,4...26140
- Punkt przełączania rP [m3/min]: 0,007...435,6
- Punkt przełączania rP - kontrola ciśnienia [bar]: -1...15,92
- Punkt przełączenia rP - monitorowanie temperatury [°C]: -10...59,7
- Punkt przełączenia rP - monitorowanie temperatury [°F]: 14...139,4
- Punkt przełączania SP [m/s]: 1,4...143,9
- Punkt przełączania SP [m3/h]: 0,8...26260
- Punkt przełączania SP [m3/min]: 0,013...437,6
- Punkt przełączania SP - kontrola ciśnienia [bar]: -0,92...16
- Punkt przełączania SP - monitorowanie natężenia przepływu [m3]: 0,01...100000000
- Punkt przełączania SP - monitorowanie natężenia przepływu [scf]: 0,35...3531466672,1
- Punkt przełączania SP - kontrola temperatury [°C]: -9,7...60
- Punkt przełączania SP - monitorowanie temperatury [°F]: 14,6...140
- Tłumienie niskiego przepływu LFC [m/s]: 0,2...1,4
- Tłumienie niskiego przepływu LFC [m3/h]: 0,1...260
- Tłumienie niskiego przepływu LFC [m3/min]: 0,002...4,4
- Rozmiar kroku [m/s]: 0,1
- Wielkość stopnia [m3/h]: 0,01
- Wielkość stopnia [m3/min]: 0,001
- Stopień ochrony: IP 65; IP67
- Klasa ochrony III
- Tryb SIO: tak
- Złącze wtykowe: Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A
- Pobór prądu [mA]:< 80
- Współczynnik temperaturowy [1/K]: ± 0,07% MW
- Odporność na przeciążenie: tak
- Ochrona przed nieprawidłowością biegunową tak
- Materiały mające kontakt z medium: 1.4301 (stal nierdzewna / 304); 1.4404 (stal nierdzewna / 316L); FKM; szkło ceramiczne pasywowane; PPS GF40; Al2O3 (ceramiczny); akrylan
- Powtarzalność - monitorowanie ciśnienia: ± 0,2
- Rodzaj produktu
Miernik sprężonego powietrza
- Model katalogowy producenta
SD1540
- Minimalne napięcie robocze
18 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
18 - 30 V/DC
- Złącze czujnika
M12
- Czas reakcji
0.1 s
- Wyjście czujnika
PNP
NPN
- Materiał
stal nierdzewna
- Element uszczelniający
FKM
- Minimalna temperatura medium
-10 °C
- Maksymalna temperatura medium
60 °C
- Maksymalne ciśnienie robocze
16 bar
- Dokładność pomiaru
1.5 %
- Waga
408.300 g
- Minimalna temperatura otoczenia
0 °C
- Maksymalna temperatura otoczenia
60 °C
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 3321905 ifm Electronic SD1540 Miernik sprężonego powietrza SD1540, 18 - 30 V/DC, 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3321905 ifm Electronic SD1540 Miernik sprężonego powietrza SD1540, 18 - 30 V/DC, 1 szt.
Opis
Licznik sprężonego powietrza ifm SD1540
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
