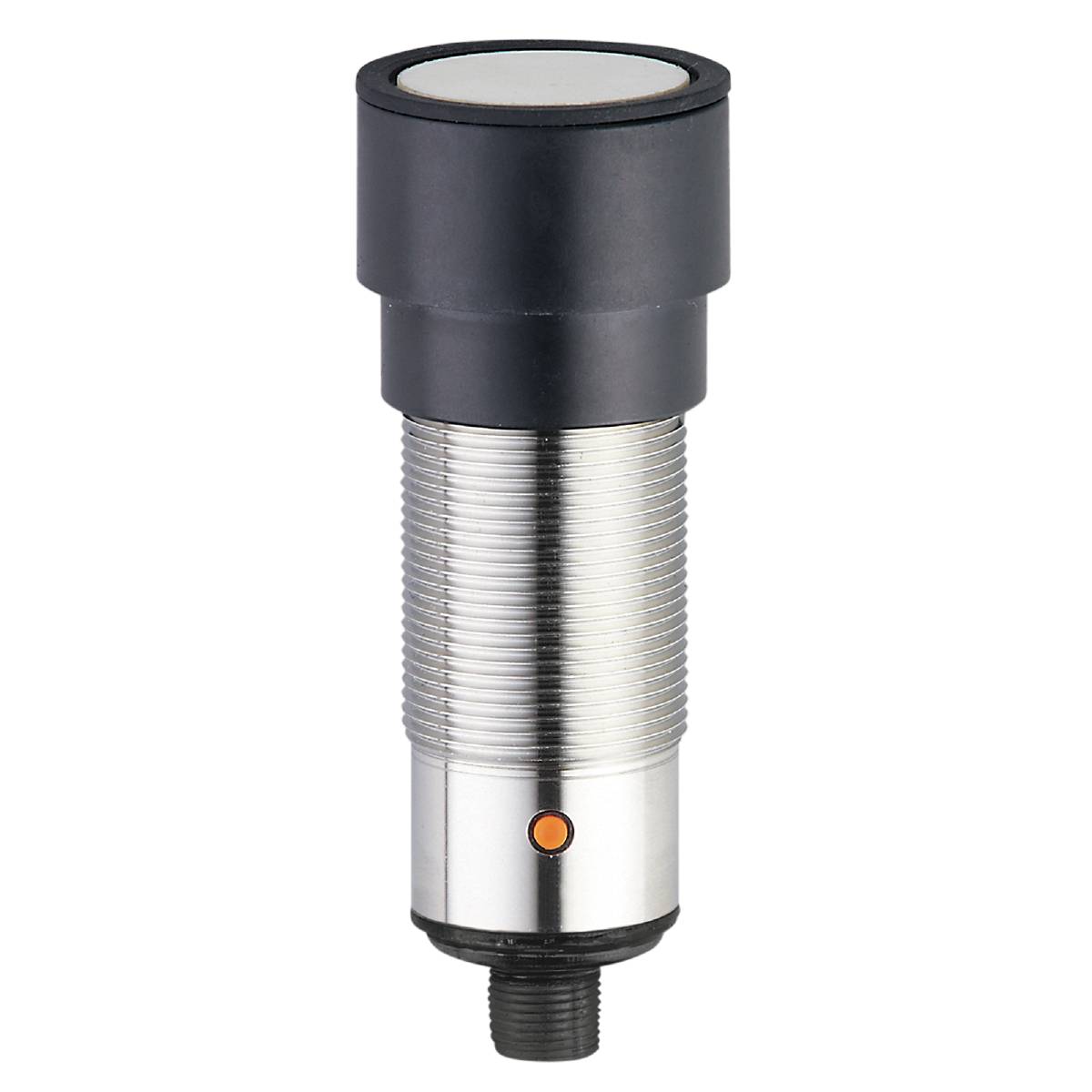

Zdjęcie poglądowe
Zdjęcie poglądowe
ifm Electronic Skaner ultradźwiękowy Ultradźwiękowe M30 PNP UIT504
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Skaner ultradźwiękowy
Maksymalne napięcie robocze
30 V/DC
Wyjście czujnika
PNP
Maksymalna odległość przełączania
6000 mm
Typ czujnika
Ultradźwiękowe
Karta katalogowa (PDF)
Liczba
Suma (2560,16 zł / Sztuka)
2560,16 zł
3149,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Skaner ultradźwiękowy ifm Electronic UIT504 UIT504
- Bardzo duży obszar detekcji
- Intuicyjne ustawianie obszaru detekcji za naciśnięciem przycisku lub IO-Link
- Wyraźnie widoczna dioda LED sygnalizująca stan przełączania i echo
- Funkcja wyjścia normalnie otwarta/zamknięta programowalna
- Bezkontaktowa detekcja niezależnie od koloru, przezroczystości czy jakości powierzchni obiektu
- Szerokość wiązki dźwięku można regulować za pomocą IO-Link
Dodatkowe informacje:
Dane techniczne
- Wymiary [mm]: M30 x 1,5 / L = 103,8
- Prąd wyjścia analogowego [mA]: 4...20
- Czas reakcji [ms]:< 600; (wyjście analogowe)
- Liczba wyjść analogowych: 1
- Liczba wyjść cyfrowych: 1
- Liczba wejść i wyjść: Liczba wyjść cyfrowych: 1; Liczba wyjść analogowych: 1
- Wyświetlacz: Stan przełączania: 2 x LED, żółty; Echo: 1 x dioda LED, zielona
- Wersja IO-Link: 1.1
- Norma SDCI: IEC 61131-9
- Typ transmisji IO-Link: COM2 (38,4 kbodów)
- Temperatura otoczenia-1 [°C]: -20...70
- Dokładność powtórzeniowa: 1 %
- Moment dokręcania [Nm]: 100
- Rozdzielczość [mm]: 3
- Funkcja wyjścia: normalnie otwarte/normalnie zamknięte; (możliwość parametryzacji)
- Sygnał wyjściowy: sygnał przełączający; sygnał analogowy; Połączenie IO
- Wymagana klasa portu głównego: A
- Czas opóźnienia gotowości [s]:< 0,3
- Napięcie robocze [V]: 10...30 DC
- Strefa ślepa [mm]: 350
- Stała obciążalność prądowa wyjścia przełączającego DC [mA]: 100
- Wersja elektryczna: PNP
- Obudowa: konstrukcja gwintowana
- Łączne wyniki: 2
- Masa [g]: 242 500
- Oznaczenie gwintu: M30 x 1,5
- Uwagi dotyczące dokładności/odchylenia: Podane wartości zostały osiągnięte po czasie nagrzewania wynoszącym co najmniej 20 minut
- Histereza [%]:< 3
- Funkcje IO-Link (acykliczne): Oznaczenie specyficzne dla aplikacji; Licznik godzin pracy
- Interfejs komunikacyjny: IO-Link
- Zabezpieczenie przed zwarciem: tak
- Temperatura przechowywania [°C]: -30...80
- Wyjście analogowe błędu liniowości [%]:< 3
- Maks. odchylenie czujnika/obiektu pod kątem 90° [°]: ± 4
- Maks. obciążenie [Ω]: 500
- Maks. spadek napięcia na wyjściu DC [V]: 2,2
- Min. czas cyklu procesu [ms]: 3,2
- MTTF: 102
- Kąt otwarcia cylindryczny [°]: 15; (±2)
- Możliwości parametryzacji: Histereza / okno; Drugi punkt przełączania; opóźnienie włączenia i wyłączenia; procesy włączania; funkcja nauczania; Przełączanie jasny/ciemny
- Profile: Inteligentny czujnik: Identyfikacja urządzenia; Wielokanałowy czujnik przełączający z dwiema wartościami zadanymi, typ 0 Generic Profiled Sensor; Zmienna danych procesowych; Diagnoza urządzenia; Kanał nauczania
- Odległość wykrywania [mm]: 350...6000; (Cel: 400 x 400 )
- Częstotliwość przełączania DC [Hz]: 1
- Dryf punktu przełączania [%]: -5...5
- Stopień ochrony: IP 67
- Klasa ochrony III
- Tryb SIO: tak
- Złącze wtykowe: Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A
- Pobór prądu [mA]:< 30
- Funkcja uczenia: tak
- Kompensacja temperatury: tak
- Odporność na przeciążenie: tak
- Ochrona przed nieprawidłowością biegunową tak
- Częstotliwość przetwornika [kHz]: 75
- Rodzaj produktu
Skaner ultradźwiękowy
- Model katalogowy producenta
UIT504
- Minimalne napięcie robocze
10 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
10 - 30 V/DC
- Wyjście czujnika
PNP
- Maksymalna odległość przełączania
6000 mm
- Typ czujnika
Ultradźwiękowe
- Specyfikacja czujnika
wskaźnik LED
- Złącze czujnika
M12
- Rozmiar czujnika
M30
- Rodzaj styku
1 PNP
IP67
- Minimalna temperatura
-20 °C
- Maksymalna temperatura
70 °C
- Długość produktu
103.8 mm
- Średnica produktu
30 mm
- Wymiary
(Ø x D) 30 mm x 103.8 mm
- Zgodne z RoHS
Tak
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 3321528 ifm Electronic Skaner ultradźwiękowy Ultradźwiękowe M30 PNP UIT504
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3321528 ifm Electronic Skaner ultradźwiękowy Ultradźwiękowe M30 PNP UIT504
Opis
Ultradźwiękowy skaner refleksyjny ifm UIT504
