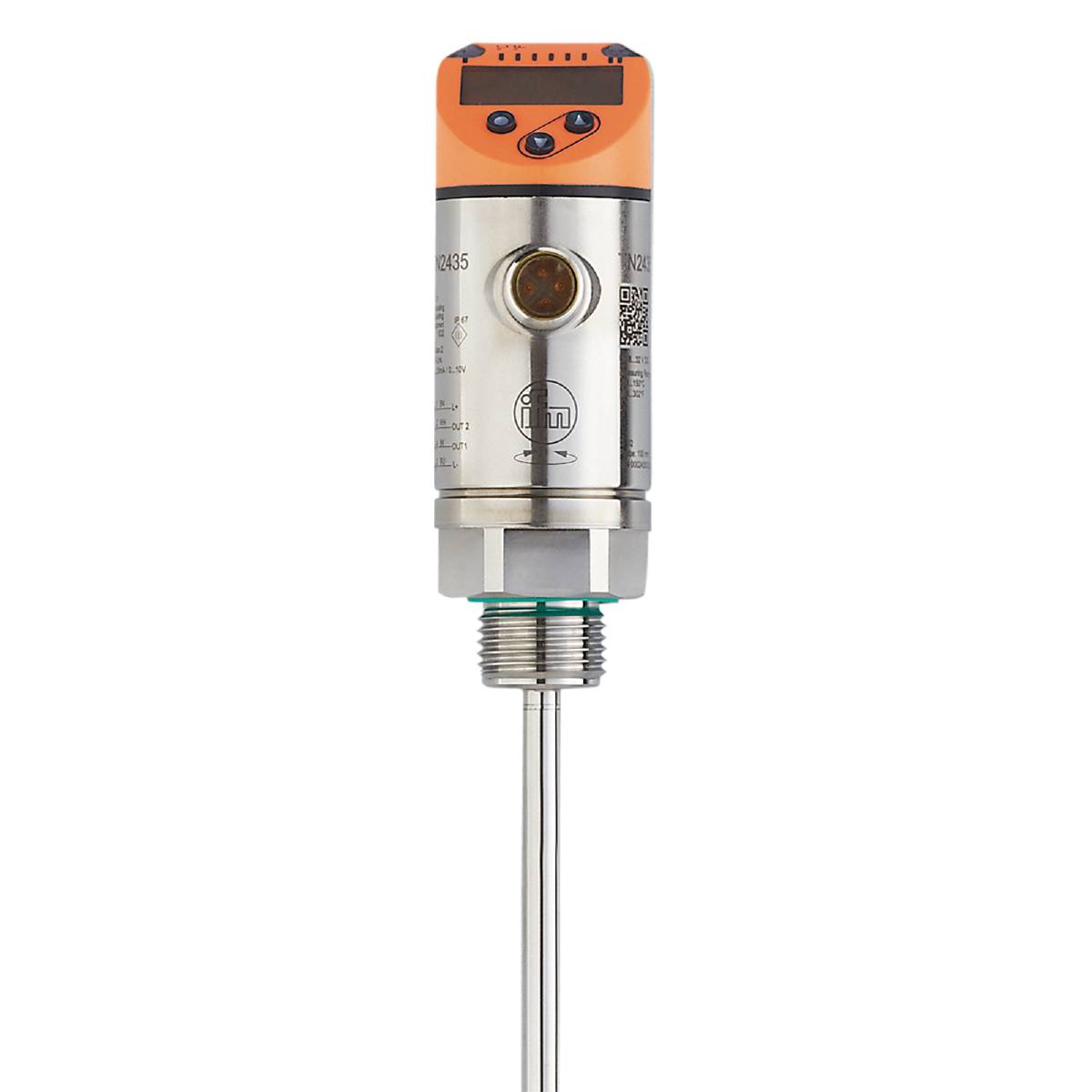

Zdjęcie poglądowe
Zdjęcie poglądowe
ifm Electronic TN2435 TN2435 PT1000 Czujnik temperatury -50 do 150 °C 0.1 %/°C 1 NO, 1 NC, Analog
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Czujnik temperatury
Typ czujnika
PT1000
Minimalny zakres pomiarowy temperatury
-50 °C
Maksymalny zakres pomiarowy temperatury
150 °C
Złącze czujnika
M12
Karta katalogowa (PDF)
Liczba
Suma (1795,93 zł / Sztuka)
1795,93 zł
2208,99 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Czujnik temperatury
- Bardzo duży zakres pomiaru temperatury
- Z wyjściami przełączającymi, sygnałem analogowym i IO-Link
- Intuicyjna, przyjazna dla użytkownika obsługa za pomocą 3 przycisków
- Naprzemienny wyświetlacz czerwono-zielony do wyraźnego oznaczania dobrych obszarów
- Wyraźnie widoczne diody LED sygnalizujące stan przełączenia
- Wygodna obsługa za pomocą przycisków lub parametryzacja poprzez IO-Link
Dane techniczne
- Napięcie wyjścia analogowego [V]: 0...10
- Prąd wyjścia analogowego [mA]: 4...20
- Punkt końcowy analoga [°C]: -45...150
- Analogowy punkt końcowy [°F]: -49...302
- Analogowy punkt początkowy [°C]: -50...145
- Analogowy punkt początkowy [°F]: -58...293
- Dynamika odpowiedzi T05 / T09 [s]: 1 / 3; (wg DIN EN 60751)
- Liczba wyjść analogowych: 1
- Liczba wyjść cyfrowych: 2
- Liczba wejść i wyjść: Liczba wyjść cyfrowych: 2; Liczba wyjść analogowych: 1
- Wyświetlacz: Jednostka wyświetlacza: 2 x LED, zielona; Stan przełączania: 2 x dioda LED, żółta; Wartości mierzone: wyświetlacz alfanumeryczny, czerwony/zielony 4 cyfry
- Wersja IO-Link: 1.1
- Temperatura elementu pomiarowego: 1 x Pt 1000; (wg DIN EN 60751, klasa A)
- Zakres procentowy współczynnika temperaturowego: 0,1; (W przypadku odchylenia od warunków odniesienia 25 ± 5°C)
- Typ transmisji IO-Link: COM2 (38,4 kbodów)
- Temperatura otoczenia-1 [°C]: -25...80
- Ustawienie fabryczne zakresu pomiarowego: -50...150 °C
- Dokładność wyświetlania [K]: ± 0,3 + (± 0,1% MS)
- Moment dokręcania [Nm]: 45
- Rozdzielczość wyjścia analogowego - Rozdzielczość [K]: Wyjście prądowe: MS / 4096; Wyjście napięciowe: MS/3561
- Rozdzielczość wyświetlacza - rozdzielczość [K]: 0,1
- Rozdzielczość wyjścia przełączającego - rozdzielczość [K]: 0,1
- Wersja zabezpieczenia zwarciowego: taktowana
- Funkcja wyjścia: normalnie otwarte/normalnie zamknięte; (możliwość parametryzacji)
- Sygnał wyjściowy: sygnał przełączający; sygnał analogowy; łącze wejścia/wyjścia; (konfigurowalne)
- Czas opóźnienia gotowości [s]: 1
- Cecha szczególna: Pozłacane styki
- Napięcie robocze [V]: 18...32 DC; („klasa zasilania 2” zgodnie z cULus)
- Stała obciążalność prądowa wyjścia przełączającego DC [mA]: 250
- Wytrzymałość na ściskanie [bar]: 250
- Długość montażowa EL [mm]: 100
- Wersja elektryczna: PNP/NPN
- Dokładność wyjścia analogowego [K]: ± 0,3 + (± 0,1% MS)
- Łączne wyniki: 2
- Masa [g]: 306 000
- W krokach co [°C]: 0,1
- W przyrostach co [°F]: 0,1
- Interfejs komunikacyjny: IO-Link
- Zabezpieczenie przed zwarciem: tak
- Temperatura przechowywania [°C]: -40...100
- Maksymalne obciążenie [Ω]: 500
- Maks. spadek napięcia na wyjściu DC [V]: 2,5
- Media: Media płynne i gazowe
- Zakres pomiarowy [°C]: -50...150
- Zakres pomiarowy [°F]: -58...302
- Min. rezystancja obciążenia [Ω]: 2000
- MTTF: 207
- Możliwości parametryzacji: Histereza / okno; normalnie otwarty/normalnie zamknięty; logika przełączania; opóźnienie przełączania/redukcji; Tłumienie; wyświetlacz; Wyjście prądowe/napięciowe
- Przyłącze procesowe: przyłącze gwintowe G 1/2
- Punkt przełączenia rP [°C]: -50...149,8
- Punkt resetowania rP [°F]: -58...301,6
- Punkt przełączania SP [°C]: -49,8...150
- Punkt przełączania SP [°F]: -57,6...302
- Dokładność punktu przełączania [K]: ± 0,3 + (± 0,1% MS)
- Stopień ochrony: IP 67
- Klasa ochrony III
- Złącze wtykowe: Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A; Styki: pozłacane
- Pobór prądu [mA]:< 50
- Odporność na przeciążenie: tak
- Ochrona przed nieprawidłowością biegunową tak
- Zintegrowany watchdog: tak
- Materiały mające kontakt z medium: 1.4404 (stal nierdzewna / 316L); O-ring: FKM
- Rodzaj produktu
Czujnik temperatury
- Model katalogowy producenta
TN2435
- Typ czujnika
PT1000
- Wyjście czujnika
PNP
NPN
- Minimalny sygnał wyjściowy
0 V
- Maksymalny sygnał wyjściowy
10 V
- Minimalny zakres pomiarowy temperatury
-50 °C
- Maksymalny zakres pomiarowy temperatury
150 °C
- Zakres pomiarowy temperatury
-50 do 150 °C
- Złącze czujnika
M12
- Materiał obudowy
stal nierdzewna
- Minimalne napięcie robocze
18 V/DC
- Maksymalne napięcie robocze
32 V/DC
- Zasilanie (zakres)
18 - 32 V/DC
- Klasa dokładności czujnika
A
- Rodzaj styku
1 NO
1 NC
Analog
- Współczynnik temperatury
0.1 %/°C
- Długość produktu
100 mm
- Zgodne z RoHS
Tak
- Zawartość
1 szt.
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3321195 ifm Electronic TN2435 TN2435 PT1000 Czujnik temperatury -50 do 150 °C 0.1 %/°C 1 NO, 1 NC, Analog
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3321195 ifm Electronic TN2435 TN2435 PT1000 Czujnik temperatury -50 do 150 °C 0.1 %/°C 1 NO, 1 NC, Analog
Opis
ifm TN2435 Elektroniczny czujnik temperatury
