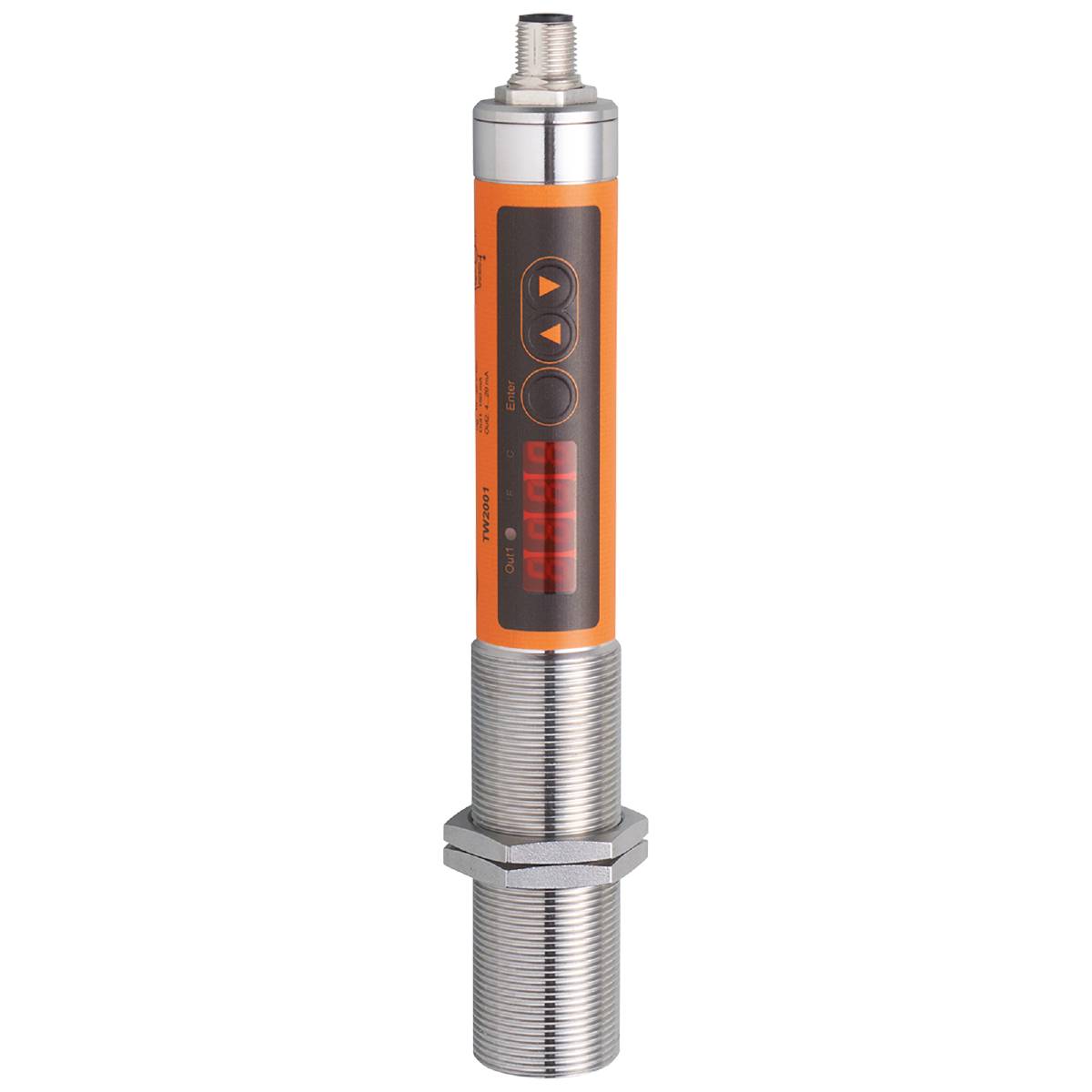

ifm Electronic TW2001 TW2001 Czujnik temperatury 250 do 1600 °C 1 NO, 1 NC, Analog
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Czujnik temperatury
Minimalny zakres pomiarowy temperatury
250 °C
Maksymalny zakres pomiarowy temperatury
1600 °C
Złącze czujnika
M12
Model katalogowy producenta
TW2001
Karta katalogowa (PDF)
Liczba
Suma (6942,28 zł / Sztuka)
6942,28 zł
8539,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Czujnik temperatury
- Niezawodny, bezdotykowy pomiar temperatury obiektów o bardzo wysokich temperaturach
- Do zastosowań w przemyśle stalowym i szklarskim
- Intuicyjne ustawianie wyjścia analogowego i wyjścia przełączającego za naciśnięciem przycisku
- Czytelny wyświetlacz pokazujący aktualną temperaturę
- Solidna obudowa i odporna na zarysowania precyzyjna soczewka do stosowania w trudnych warunkach przemysłowych
- Wygodna obsługa za pomocą przycisków lub parametryzacja poprzez IO-Link
Dane techniczne
- Wymiary [mm]: M30x1,5
- Prąd wyjścia analogowego [mA]: 4...20
- Analogowy punkt końcowy [°C]: 450...1600
- Analogowy punkt końcowy [°F]: 842...2912
- Analogowy punkt początkowy [°C]: 250...1400
- Analogowy punkt początkowy [°F]: 482...2552
- Czas reakcji [ms]: 2; (T> 600°C)
- Liczba wyjść analogowych: 1
- Liczba wyjść cyfrowych: 1
- Liczba wejść i wyjść: Liczba wyjść cyfrowych: 1; Liczba wyjść analogowych: 1
- Wyświetlacz: Jednostka wyświetlacza: 2 x LED, żółta; Stan przełączania: 1 x dioda LED, żółta; Wyświetlacz funkcji: 7-segmentowy wyświetlacz LED, 4 cyfry; Mierzone wartości: 7-segmentowy wyświetlacz LED, 4 cyfry
- Wersja IO-Link: 1.1
- Regulacja punktu przełączania: przyciski programowania
- Norma SDCI: IEC 61131-9
- Typ transmisji IO-Link: COM2 (38,4 kbodów)
- Temperatura otoczenia-1 [°C]: 0...65
- Zastosowanie: temperatury odpuszczania; stopione szkło; Grafit; ceramika; metale; Kuźnia; spiekanie; obróbka cieplna; rolki
- Rozdzielczość wyjścia analogowego - rozdzielczość [K]: 0,2; (+ 0,03% ustawionego zakresu pomiarowego)
- Rozdzielczość wyświetlacza - rozdzielczość [K]: 1
- Wyjście przełączające rozdzielczości - rozdzielczość [K]: 1
- Wersja zabezpieczenia zwarciowego: taktowana
- Funkcja wyjścia: normalnie otwarte/normalnie zamknięte; (możliwość parametryzacji)
- Sygnał wyjściowy: sygnał przełączający; sygnał analogowy; łącze wejścia/wyjścia; (konfigurowalne)
- Wymagana klasa portu głównego: A
- Czas opóźnienia gotowości [s]:< 1
- Napięcie robocze [V]: 18...32 DC; (wg SEL/PEL)
- Stała obciążalność prądowa wyjścia przełączającego DC [mA]: 150
- Wersja elektryczna: PNP
- Obudowa: konstrukcja gwintowana
- Dokładność [K]:< ±0,5%; (z wartości zmierzonej co najmniej 4 (emisyjność = 1, T = 23°C))
- Łączne wyniki: 2
- Masa [g]: 465 000
- Oznaczenie gwintu: M30 x 1,5
- W krokach co [°C]: 1
- W odstępach co [°F]: 1
- Interfejs komunikacyjny: IO-Link
- Odporność na zwarcia: tak
- Zabezpieczenie przed zwarciem: tak
- Temperatura przechowywania [°C]: -20...80
- Maks. obciążenie [Ω]: 500
- Maks. spadek napięcia na wyjściu DC [V]: 2,5
- Maksymalna dopuszczalna wilgotność względna [%]: 95; (bez kondensacji)
- Zakres pomiarowy [°C]: 250...1600
- Zakres pomiarowy [°F]: 482...2912
- Min. rezystancja izolacji [MΩ]: 100; (50 V prądu stałego)
- Min. czas cyklu procesu [ms]: 3,6
- MTTF: 74
- Materiał optyczny: Hartowane szkło optyczne
- Możliwości parametryzacji: zakres analogowy; normalnie otwarty / normalnie zamknięty; opóźnienie włączenia/opadu; Tłumienie; trzymanie szczytu; emisyjność; Funkcja symulacji
- Dane procesowe analogowe: 16
- Binarne dane procesowe: 1
- Punkt przełączenia rP [°C]: 250...1599
- Punkt resetowania rP [°F]: 482...2910
- Punkt przełączania SP [°C]: 251...1600
- Punkt przełączania SP [°F]: 484...2912
- Stopień ochrony: IP 65
- Klasa ochrony III
- Tryb SIO: tak
- Złącze wtykowe: Układ pinów: zero - Złącze wtykowe: 1 x M12
- Pobór prądu [mA]:< 50
- Wejście testowe: Typ 3 (IEC 61131-2)
- Odporność na przeciążenie: tak
- Ochrona przed nieprawidłowością biegunową tak
- Zakres długości fali [µm]: 1...1,7
- Powtarzalność [K]: 1
- Rodzaj produktu
Czujnik temperatury
- Model katalogowy producenta
TW2001
- Wyjście czujnika
PNP
- Minimalny sygnał wyjściowy
4 mA
- Maksymalny sygnał wyjściowy
20 mA
- Minimalny zakres pomiarowy temperatury
250 °C
- Maksymalny zakres pomiarowy temperatury
1600 °C
- Zakres pomiarowy temperatury
250 do 1600 °C
- Złącze czujnika
M12
- Minimalne napięcie robocze
18 V/DC
- Maksymalne napięcie robocze
32 V/DC
- Zasilanie (zakres)
18 - 32 V/DC
- Rodzaj styku
1 NO
1 NC
Analog
- Średnica produktu
30 mm
- Wymiary
(Ø) 30 mm
- Zawartość
1 szt.
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 3322013 ifm Electronic TW2001 TW2001 Czujnik temperatury 250 do 1600 °C 1 NO, 1 NC, Analog
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3322013 ifm Electronic TW2001 TW2001 Czujnik temperatury 250 do 1600 °C 1 NO, 1 NC, Analog
Opis
ifm TW2001 czujnik temperatury na podczerwień
