Imadło BERNSTEIN Tools for Electronics 9-240-ESD Maksymalna szerokość mocowania: 270 mm
EAN:
Numer producenta
Numer produktu
1 Sztuki
Liczba
Suma (828,46 zł / Sztuka)
828,46 zł
1019,01 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka
Cechy produktu

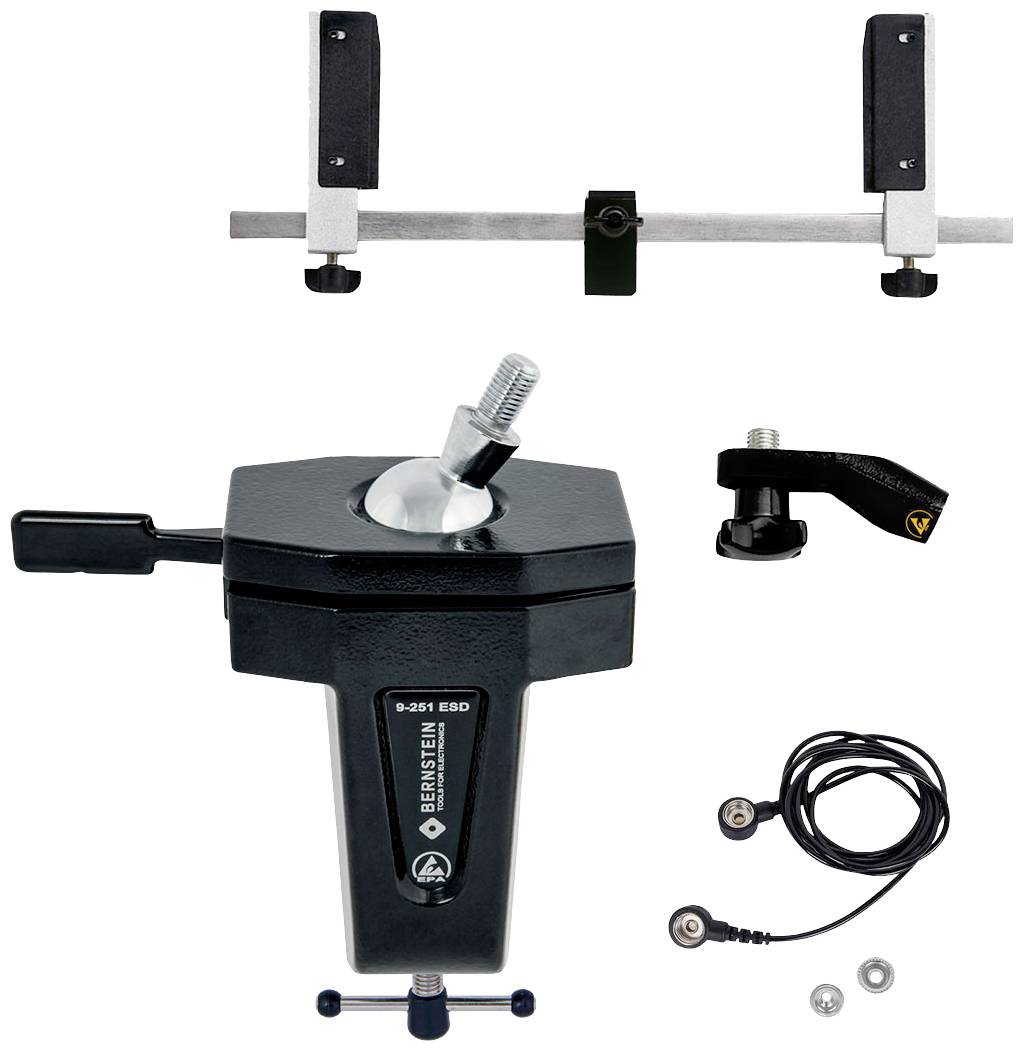

Imadło BERNSTEIN Tools for Electronics 9-240-ESD
- Precyzyjny przegub kulowy obracany o 360°, bezstopniowa regulacja szybkiego mocowania, produkt wysokiej jakości Made in Germany

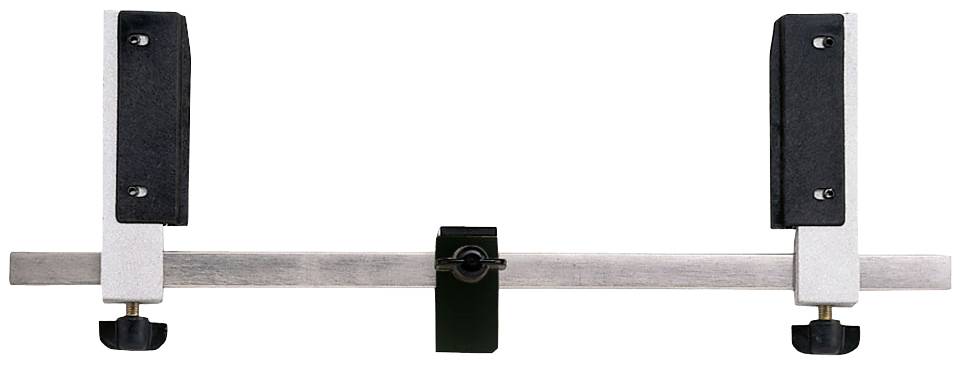

- Stabilna rama montażowa z regulowanymi i obrotowymi uchwytami
- Z zawieszeniem dla wrażliwych desek, adapterem kątowym dla większego nachylenia
- Uchwyt do desek regulowany w zakresie od 25 mm do 270 mm
- Do mocowania, do stołów warsztatowych o maksymalnej grubości blatu 80 mm
- Kąt pochylenia +/- 45°

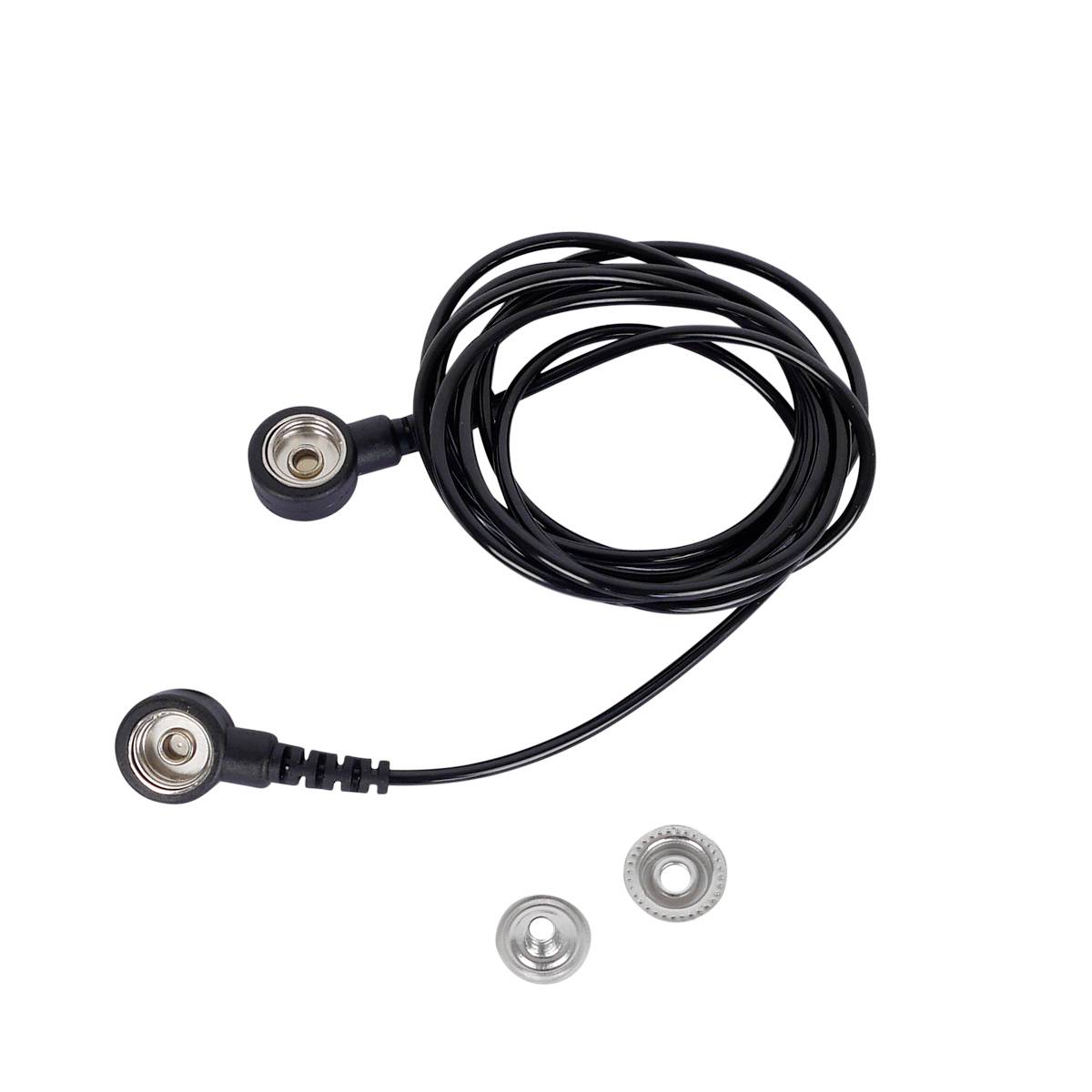

- Zawiera kabel uziemiający ESD 1 MOhm, długość 1,8 m do podłączenia do punktu uziemienia EBP
- Materiały stal, tworzywo sztuczne, odlew aluminiowy z czarną powłoką proszkową ESD, przewodzący 10^7 do 10^8 omów
Dane techniczne
- Rodzaj produktu
Imadło
- Właściwości imadła
z przegubem kulowym
- Maksymalna szerokość mocowania
270 mm
- Szerokość mocowania zacisku stołowego
80 mm
- Materiał
stal
- Zastosowanie
ESD
Do pobrania
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3251121 Imadło BERNSTEIN Tools for Electronics 9-240-ESD Maksymalna szerokość mocowania: 270 mm
Opis
Za pomocą SPANNFIX VARIO można mocować płytki PCB/płytki drukowane o długości do 270 mm. Dzięki płynnie regulowanej kulce deskę można ustawić i bezpiecznie trzymać we wszystkich kierunkach. Szybkie obracanie płytek PCB/płytek możliwe jest dzięki adapterowi. Bardzo pomocny jako trzecia ręka podczas lutowania lub montażu, przydatne urządzenie do zaciskania i przytrzymywania z mechanizmem szybkiego zwalniania.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka

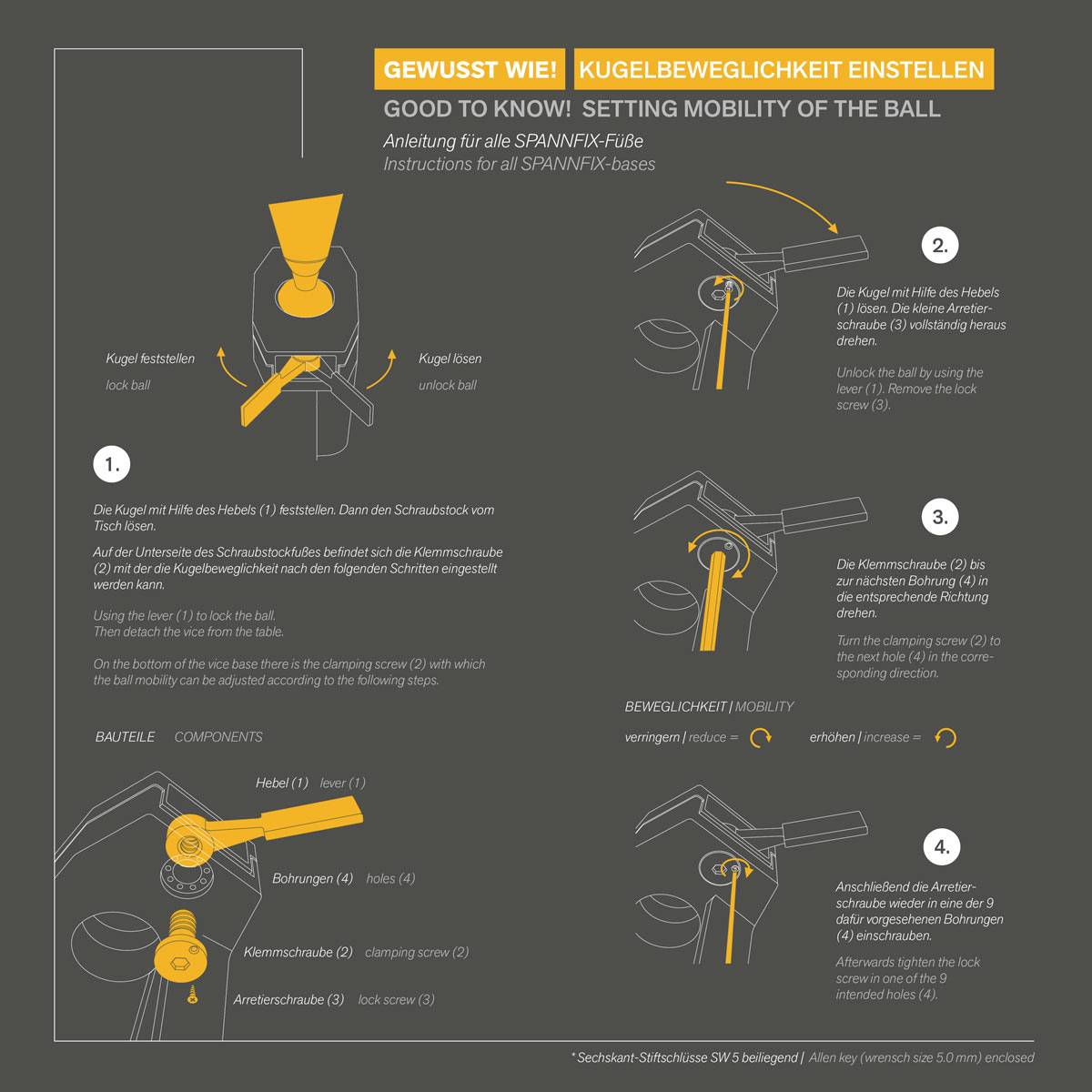

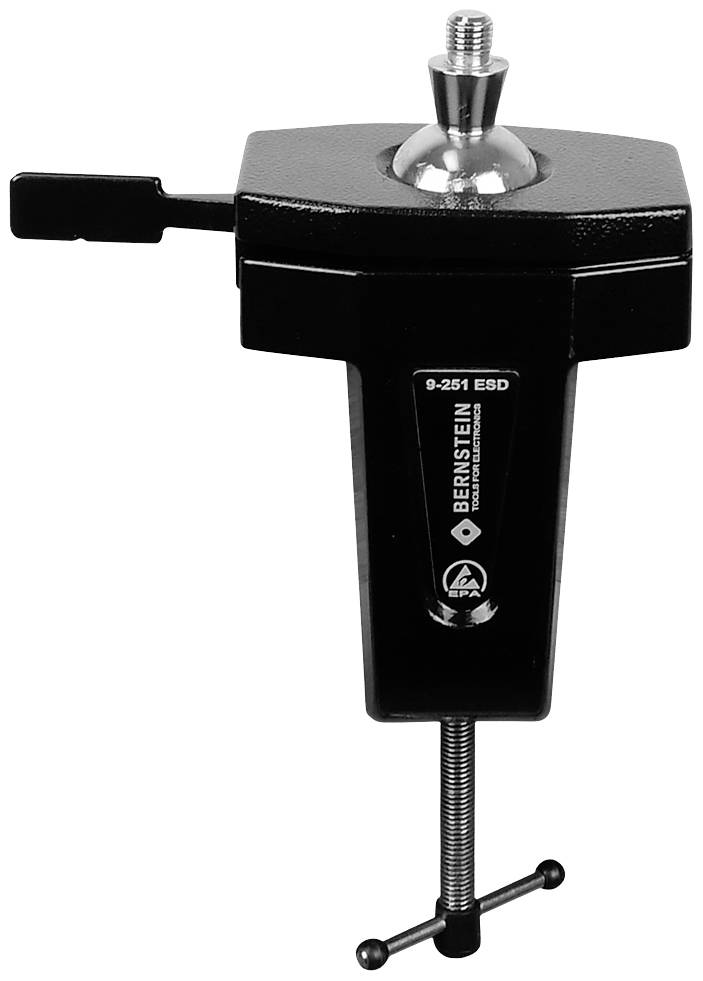

- Uchwyt przegubu kulowego BERNSTEIN posiada bezstopniowo regulowaną kulę, którą można obracać o 360° i pochylać o +/- 45°, z gwintem zewnętrznym, do wszelkiego rodzaju urządzeń i instrumentów. Można je zatem przechylać w dowolnym kierunku, co umożliwia szybkie, indywidualne i mobilne ustawienie w dowolnej pozycji. Za pomocą prostego ruchu dźwigni głowica kulowa jest poluzowana w gnieździe stożkowym, indywidualnie ustawiona i zaciśnięta. Bez żadnego blokowania zacisk kulowy zapewnia wyjątkowo mocne trzymanie. Ruch piłki można regulować od luźnego do bardzo ciasnego za pomocą śruby regulacyjnej znajdującej się w dolnym gnieździe kuli. Nasz zespół ds. rozwoju produktów stale pracuje nad optymalizacją i dalszym rozwojem naszych produktów. Jeśli masz jakieś pytania, ulepszenia lub sugestie, czekamy na wiadomość od Ciebie.
Uwagi
Gwint przyłączeniowy M12 x 1,5 mm (gwint specjalny) o odpowiednie adaptery prosimy pytać bezpośrednio Maksymalny moment obrotowy: kulka Ř 40 mm ok. 24 Nm, kulka Ř 60 mm ok. 100 Nm Siła trzymania kuli na poziomie trzpienia gwintowanego: kulka Ø 40 mm ok. 45 kg (441N), kula Ø 60 mm ok. 140 kg (1372N). Odtłuszczenie kuli zwiększa siłę docisku. Stopa mocująca: grubość blatu max. 80 mm Stopa przykręcana: 4 x 9 mm otwory przelotowe Stopa magnetyczna: siła trzymania 32 kg w poziomie, 15 kg w pionie (magnes bez nakładki) Wersje ESD: wartość przecieku 10^7 i 10^8 om, odpowiedni dla EPA. Do pracy w obszarach chronionych elektrostatycznie (miejsce pracy ESD/strefa ochrony ESD). Części stóp można podłączyć do punktu uziemienia za pomocą przycisku 10 mm. Części odlewane z aluminium, malowane proszkowo Części stalowe chromowane, odporne na rdzę. W przypadku części istotnych dla bezpieczeństwa należy pamiętać, że nie możemy zagwarantować bezpieczeństwa sił trzymających bez znajomości konkretnego zastosowania. Piłka może zachowywać się inaczej w różnych warunkach fizycznych niż w naszym laboratorium testowym w optymalnym środowisku testowym.
