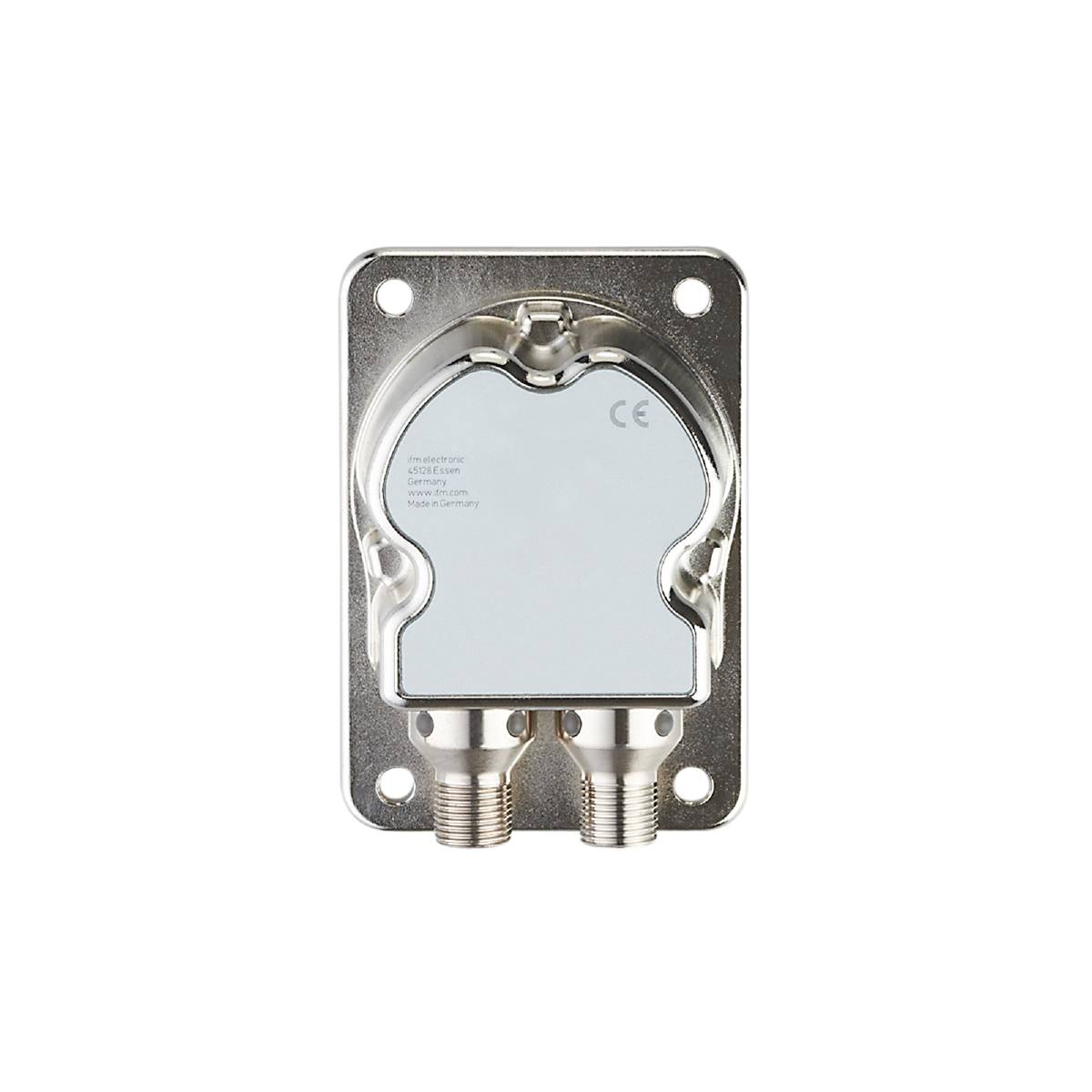

Inklinometr ifm Electronic JN2200, -180 - +180 °, IO-Link, 1 NO, 1 NC, Analog
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Inklinometr
Maksymalne napięcie robocze
30 V/DC
Maksymalny zakres pomiarowy
+180 °
Wyjście czujnika
PNP
NPN
Złącze czujnika
M12
Karta katalogowa (PDF)
Liczba
Suma (2186,18 zł / Sztuka)
2186,18 zł
2689,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14 dni na zwrot w cenie
Cechy produktu
Czujnik
- Precyzyjny pomiar kątów pochylenia w kierunkach X i Y
- Wysoka dokładność pomiaru w całym zakresie kątowym w dwóch osiach
- Z dwoma programowalnymi wyjściami przełączającymi, dwoma skalowalnymi wyjściami analogowymi i IO-Link
- Zwarta i wytrzymała obudowa
- Wysoki stopień ochrony dla potrzeb trudnych warunkach przemysłowych
Dane techniczne
- Wymiary [mm]: 90 x 62 x 33,2
- Napięcie wyjścia analogowego [V]: 2...10; (w przypadku błędu: 1)
- Prąd wyjścia analogowego [mA]: 4...20; (w przypadku błędu: 2)
- Liczba wyjść analogowych: 2
- Liczba wyjść cyfrowych: 2
- Liczba wejść i wyjść: Liczba wyjść cyfrowych: 2; Liczba wyjść analogowych: 2
- Liczba osi pomiarowych - pomiar drgań: możliwość parametryzacji X/Y/Z
- Liczba osi pomiarowych - pomiar nachylenia: 2
- Wyświetlacz: Działanie: 1 x LED, zielony; Punkt przełączania: 1 x dioda LED, żółta
- Rozdzielczość-nachylenie [°]: 0,05
- Zasada działania pochylenia: statyczna
- Dokładność nachylenia [°]: ≤ ± 0,5; (Absolutnie)
- Nachylenie histerezy [°]: ≤ ± 0,05
- Wersja IO-Link: 1.1
- Diagnoza zasady pomiaru: pojemnościowy MEMS
- Norma SDCI: IEC 61131-9 CDV
- Typ transmisji IO-Link: COM2 (38,4 kbodów)
- Temperatura otoczenia-1 [°C]: -40...85
- Zastosowanie: Precyzyjny pomiar nachylenia w 2 osiach do zastosowań mobilnych i przemysłowych
- Funkcja wyjścia: normalnie otwarte/normalnie zamknięte; (programowalne)
- Sygnał wyjściowy: sygnał analogowy; sygnał przełączający
- Wymagana klasa portu głównego: A
- Czas opóźnienia czuwania [s]: 300; (Czas nagrzewania; Maks. czas inicjalizacji: 1000 m)
- Napięcie robocze [V]: 9,2...30 DC; (Napięcie wyjściowe: 12...30 DC; IO-Link: 18...30 DC)
- Obciążalność trwała wyjścia przełączającego DC [mA]: 125; (125 (85°C); 200 (60°C); 250 (40°C))
- Pozycja montażowa: pozioma
- Wersja elektryczna: PNP/NPN
- Zakres częstotliwości - pomiar drgań [Hz]: 0,1...400
- Dokładność wyjścia analogowego [%]: ≤ 1
- Łączne wyniki: 4
- Masa [g]: 410 000
- Częstotliwość graniczna - pomiar nachylenia [Hz]: 0,5...10; (możliwość parametryzacji)
- Interfejs komunikacyjny: IO-Link
- Zabezpieczenie przed zwarciem: tak
- Temperatura przechowywania [°C]: -40...85
- Maks. obciążenie [Ω]: 220; (220 (9,2…15 V) / 500 (15…30 V))
- Maks. spadek napięcia na wyjściu DC [V]: 2,5
- Maks. pobór prądu [mA]: 330; (9,2 V prądu stałego; -40°C)
- Zakres pomiarowy drgań - pomiar drgań [g]: 16; (± 2; ± 4; ±8 parametryzowalne)
- Zakres pomiarowy oscylacji - pomiar drgań [mm/s]: 3200
- Min. rezystancja obciążenia [Ω]: 1000; (10000 (12...13,5 V) / 1000 (13,5...30 V))
- Min. czas cyklu procesu [ms]: 5
- MTTF: 176
- Norma: Zgodna z ECE R 10, Rev. 5; ISO 7637-3:2007-07
- Opcje parametryzacji: Kąt (X/Y) / Wibracja (Veff/aPeak); histereza / okno; punkty przełączania; logika przełączania; sygnalizacja błędów; autotest; Wyjście prądowe/napięciowe
- Profile: Inteligentny czujnik: Zmienna danych procesowych; Identyfikacja urządzeń, diagnostyka urządzeń
- Analogowe dane procesowe: 2
- Binarne dane procesowe: 2
- Stopień ochrony: IP 65; IP67; IP68; IP69K
- Klasa ochrony III
- Tryb SIO: tak
- Złącze wtykowe: 1. cyfrowe - Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A/2. analogowe - Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A
- Pobór prądu [mA]: 90; (24 V prądu stałego, 25°C)
- Współczynnik temperaturowy [1/K]: ≤ ± 0,02°
- Odporność na przeciążenie: tak
- Zabezpieczenie przed odwrotną polaryzacją: tak
- Ochrona przed nieprawidłowością biegunową tak
- Powtarzalność [°]: ≤ ± 0,1
- Zakres kąta - pomiar pochylenia [°]: ± 180
- Rodzaj produktu
Inklinometr
- Model katalogowy producenta
JN2200
- Minimalne napięcie robocze
9.2 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
9.2 - 30 V/DC
- Rodzaj styku
1 NO
1 NC
Analog
- Minimalny zakres pomiarowy
-180°
- Maksymalny zakres pomiarowy
+180°
- Zakres pomiarowy
-180 - +180 °
- Rozdzielczość
0.05°
- Wyjście czujnika
PNP
NPN
- Złącze czujnika
M12
- Interfejs komponentów
IO-Link
- Minimalna temperatura
-40 °C
- Maksymalna temperatura
85 °C
- Zgodne z RoHS
Tak
- Zawartość
1 szt.
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 3321321 Inklinometr ifm Electronic JN2200, -180 - +180 °, IO-Link, 1 NO, 1 NC, Analog
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3321321 Inklinometr ifm Electronic JN2200, -180 - +180 °, IO-Link, 1 NO, 1 NC, Analog
Opis
ifm JN2200 czujnik pochylenia
