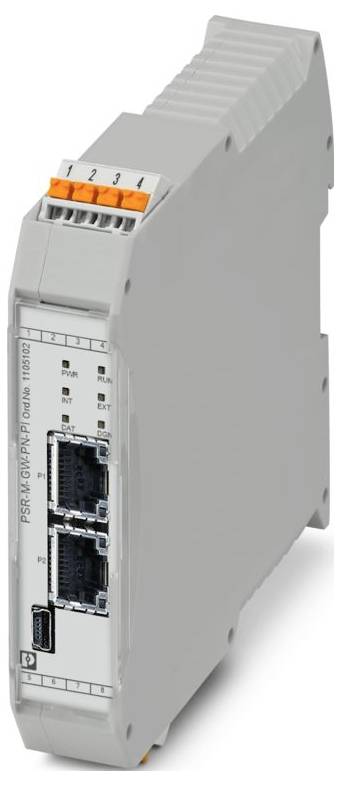

Interfejs danych Phoenix Contact PSR-M-GW-PN-SC 1105101, 1 szt.
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (1633,33 zł / Sztuka)
1633,33 zł
2009,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Typ połączenia: USB 2.0 Hi-Speed
- Gwint śrub M3
- Moment dokręcania: 0,5 ... 0,6 Nm
- Szerokość: 22,61 mm
- Wysokość: 112,58 mm
- Głębokość: 113,6 mm
- Materiał obudowy: niewzmocniony poliamid PA
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -10 °C ... 55 °C (uwaga na obniżenie wartości znamionowych)
- Temperatura otoczenia (przechowywanie/transport): -20 °C ... 85 °C
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia: II
- Stopień zanieczyszczenia: 2
- Wibracje (praca): 10 Hz ... 150 Hz, 2g
- Końcówka odizolowanego przewodu: 7 mm
- Pozycja montażu: pionowa lub pozioma
- Maksymalna strata mocy w warunkach nominalnych: 1,92 W.
- Klasa ochrony: III (EN 50178)
- Protokół komunikacyjny: PROFINET
- CE: CE
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Instrukcja montażu: Uwaga na obniżenie mocy
- Wysokość operacyjna: ≤ 2000 m (n.p.m.)
- Maksymalna dopuszczalna wilgotność (praca): 95% (bez kondensacji)
- Wstrząs: 10 g dla Δt = 16 ms (wstrząs ciągły, 1000 wstrząsów w każdym kierunku przestrzennym)
- Układ zabezpieczający: zabezpieczenie przed odwrotną polaryzacją szeregową; dioda tłumiąca
- Wskaźnik stanu: 1 x dioda LED (zielona), 2 x dioda LED (zielona, czerwona)
- Oznaczenie: A1/A2
- Dostawa: Dostawa
- Kolor (obudowa): szary (RAL 7042)
- Prąd rozruchowy:< 2,2 A (Δt = 1 ms przy Us)
- Wskaźnik napięcia roboczego: 1 x dioda LED (zielona)
- Napięcie zasilania obwodu sterującego US: 24 V DC -20% / +20% (zabezpieczone zewnętrznie, typowo 4 A)
- Prąd znamionowy zasilania sterowania IS: typ. 60 mA (bez połączenia sieciowego); typ. 70 mA (z 1 połączeniem sieciowym)
- Liczba portów: 1
- Nominalny tryb pracy 100 % ED
- Znamionowe napięcie udarowe wytrzymywane / izolacja: Izolacja podstawowa 4 kV
- Czas filtrowania: typowo 5 ms (podczas spadków napięcia przy Us)
- Minimalny stopień ochrony w miejscu instalacji: IP54
- Maksymalna dopuszczalna wilgotność (przechowywanie/transport): 95% (bez kondensacji)
- Prędkość transmisji: 100 Mbit/s (pełny dupleks)
- Wskaźnik błędu: 2 x dioda LED (czerwona)
- Pobór mocy w USA: typowo 1,68 W (z 1 połączeniem sieciowym); typowo. 1,92 W (z 2 połączeniami sieciowymi)
- Interfejsy: szyna DIN TBUS do podłączenia do modułu głównego, w zestawie
- Dane: Interfejs usługi: Dane: Interfejs usługi
- Maksymalna długość kabla: 3 m
- Dane: Interfejs sieciowy: Dane: Interfejs sieciowy
- Rodzaj produktu
Interfejs danych
- Interfejs
USB 2.0 Hi-Speed
RJ45
- Napięcie robocze
24 V/DC
- Wysokość produktu
112.58 mm
- Długość produktu
113.6 mm
- Szerokość produktu
22.61 mm
IP20
- Wymiary
(D x S x W) 113.6 x 22.61 x 112.58 mm
- Rodzaj przyłączenia
Złącze śrubowe
- Numer katalogowy producenta
1105101
- Model katalogowy producenta
PSR-M-GW-PN-SC
- Typ montażu
Montaż na szynie DIN
- Maksymalna temperatura otoczenia
55 °C
- Minimalna temperatura otoczenia
-10 °C
- Głębokość produktu
113.6 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3564207 Interfejs danych Phoenix Contact PSR-M-GW-PN-SC 1105101, 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3564207 Interfejs danych Phoenix Contact PSR-M-GW-PN-SC 1105101, 1 szt.
Opis
Bramka umożliwiająca podłączenie modułu bazowego PSR-M do kontrolera wyższego poziomu, interfejs PROFINET, TBUS, wtykowy zacisk śrubowy, w zestawie złącze TBUS
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
