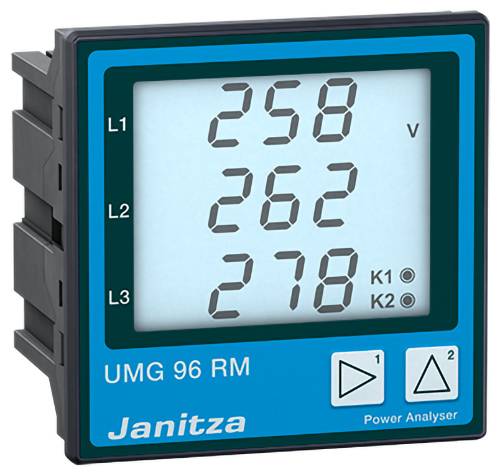

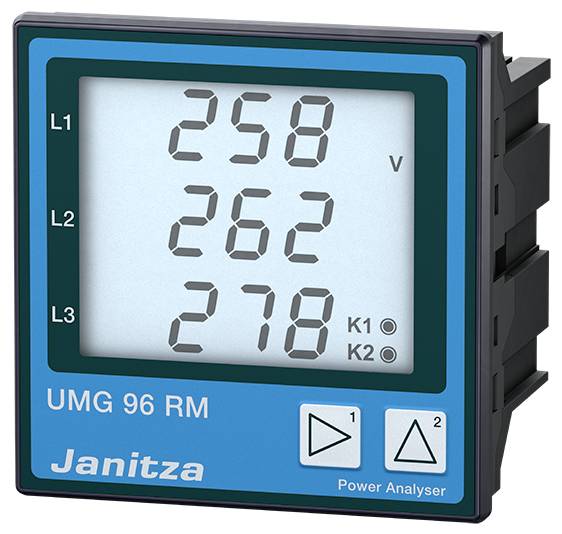

Janitza UMG 96RM Analizator jakości napięcia

Analizator sieci UMG 96RM to wydajne, uniwersalne urządzenie pomiarowe przeznaczone do stosowania w systemach dystrybucji niskiego i średniego napięcia.

Wielofunkcyjne urządzenie pomiarowe UMG 96RM przeznaczone jest przede wszystkim do stosowania w systemach dystrybucji niskiego i średniego napięcia. Urządzenie mierzy harmoniczne do 40 częstotliwości. Harmoniczne i posiadają składowe pola wirującego. Urządzenie ma tylko 2 wyjścia cyfrowe. Nie posiada żadnych wejść cyfrowych i nie przechowuje danych pomiarowych.

Taryfy
W celu bezpiecznego i precyzyjnego rejestrowania wartości pracy poszczególnych odbiorców, urządzenia pomiarowe UMG oferują szeroką gamę taryf; w zależności od typu urządzenia nawet do 14. Oczywiście rozróżnia się energię czynną (odniesienia, zasilania i bez zabezpieczenia) i energię bierną (indukcyjną, pojemnościową i bez zabezpieczenia). Umożliwia to na przykład oddzielne rejestrowanie taryf wysokich i niskich.

Dokładność pomiaru
Wysoka dokładność pomiaru wynika z wysokiej częstotliwości próbkowania i bardzo dobrej stabilności długoterminowej. Jeśli mierniki są używane zgodnie z przeznaczeniem (w temperaturze otoczenia!), dokładność pomiaru jest większa nawet po latach niż w przypadku konwencjonalnych mierników w stanie, w jakim zostały dostarczone. Do szczególnie wymagających zadań pomiarowych dostępne są urządzenia certyfikowane zgodnie z klasą A.

Drgania harmoniczne wyższe
Harmoniczne powstają w wyniku działania urządzeń o charakterystyce nieliniowej, na przykład transformatorów pracujących w stanie nasycenia, lamp energooszczędnych, przetwornic częstotliwości i urządzeń elektroniki mocy. Powodują dodatkowe obciążenie sieci i mogą mieć wpływ na działanie sprzętu, a nawet go zniszczyć. Tego typu zakłócenia w sieci można wykryć i udokumentować za pomocą analizatorów jakości napięcia.

Wejście/wyjście impulsowe
Wejścia impulsowe można wykorzystać np. do rejestracji wartości wodomierzy i gazomierzy z urządzeniami pomiarowymi UMG. Impulsy robocze mogą być przesyłane do systemu sterowania, np. systemu zarządzania budynkiem, sterownika PLC, systemu SCADA, poprzez wyjścia impulsowe pełniące funkcję przetworników pomiarowych.

Obszar zastosowania UMG 96RM
Pomiar, monitorowanie i kontrola parametrów elektrycznych w systemach dystrybucji energii
Rejestrowanie profili obciążenia dla systemów zarządzania energią (np. ISO 50001)
Rejestrowanie zużycia energii na potrzeby analizy centrów kosztów
Czujniki do systemów automatyki budynkowej lub sterowników PLC (Modbus)


Specjalne zalety
- Kompaktowa konstrukcja oszczędza miejsce i koszty instalacji
- Bezproblemowa i ciągła rejestracja przy użyciu dużego systemu przechowywania danych pomiarowych lub poprzez akwizycję danych online (np. usługa GridVis®)
- Wysokie bezpieczeństwo danych i redundancja
- Kompleksowe opcje i protokoły komunikacyjne
- Różnorodne, predefiniowane raporty do analizy jakości zasilania i zużycia energii (za pośrednictwem usługi GridVis®)
- Łatwe generowanie raportów za pomocą jednego przycisku lub automatycznie według zdefiniowanych harmonogramów
- Najdokładniejsze wyniki pomiarów zapewniają efektywną infrastrukturę i wysoką dostępność produkcji.
- Ogólne profile Modbus: dowolne urządzenia i systemy innych firm zgodne ze standardem Modbus można zintegrować z koncepcją pomiaru i wizualizować (Modbus RTU)
- Długoterminowa dostępność urządzeń pomiarowych gwarantuje łatwą modernizację podczas rozbudowy systemu.

Zbieranie danych energetycznych i profile obciążenia
- Szczegółowe rejestrowanie danych energetycznych i profilu obciążenia
- Większa przejrzystość dostaw energii poprzez analizy energetyczne
- Bezpieczna konstrukcja urządzeń dystrybucji energii

Analiza pozycji kosztowych
- Określenie kosztów energii
- Podział i alokacja zużycia energii

Systemy zarządzania energią (ISO 50001)
- Ciągłe doskonalenie efektywności energetycznej
- Redukcja kosztów
- Wielofunkcyjne analizatory sieciowe serii UMG 96RM stanowią istotny element systemów zarządzania energią.
- Oprogramowanie GridVis® z certyfikatem TÜV zgodnie z normą ISO 50001

Przejrzystość dostaw energii
- Większa przejrzystość dzięki wieloetapowemu, skalowalnemu systemowi pomiarowemu
- Rejestracja poszczególnych zdarzeń poprzez ciągłe pomiary o wysokiej rozdzielczości

Monitorowanie jakości energii
- Wskazania o niewystarczającej jakości napięcia
- Podjęcie działań mających na celu rozwiązanie problemów sieciowych
- Unikanie przestojów produkcyjnych
- Znacznie dłuższa żywotność sprzętu
- Poprawa zrównoważonego rozwoju

Urządzenie pomiarowe o dokładności 0,2% (V), klasa kWh 0,5
- Wysoka częstotliwość próbkowania 21,3 kHz
- Niezawodna dokładność pomiaru 0,2% (V)
- Klasa efektywności energetycznej (kWh): 0,5

Licznik energii elektrycznej z 7 taryfami, mocą czynną i bierną
- Pomiar energii w 4 kwadrantach po 7 taryf dla energii czynnej i biernej
- Bezpieczna i precyzyjna ewidencja wartości pracy poszczególnych odbiorców

Opcje komunikacji: Ethernet, Profibus, Modbus, M-Bus…
- Liczne interfejsy i protokoły zapewniają łatwą integrację systemów (system zarządzania energią, PLC, SCADA, BMS)

analizator harmoniczny
- Analiza harmoniczna do 40-tej harmonicznej. Harmonicznych
- Informacje o jakości napięcia, zakłóceniach w sieci i potencjalnych „zanieczyszczaczach sieci”

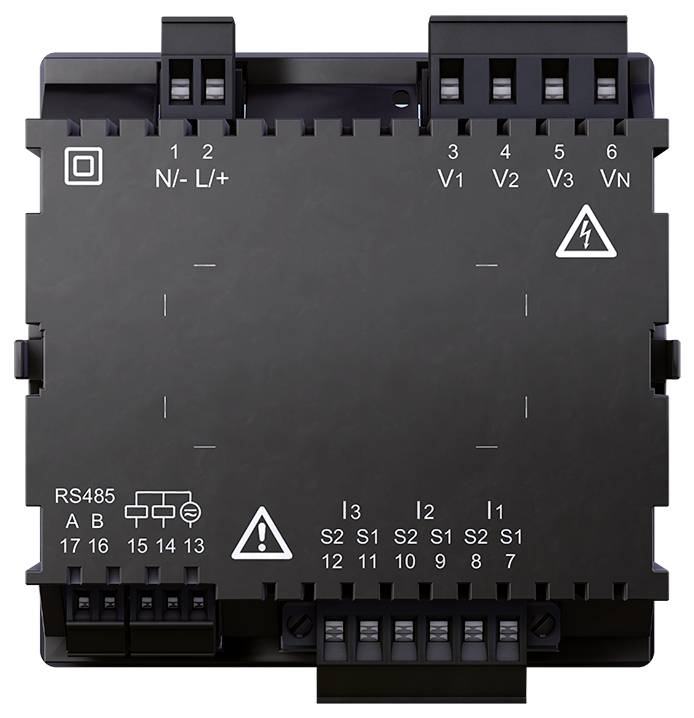

Wtykowe zaciski śrubowe
- Łatwy montaż nawet w ciasnych przestrzeniach

Urządzenie podstawowe
- Interfejs RS485 z protokołem Modbus i 2 wyjściami cyfrowymi umożliwia szybkie i ekonomiczne monitorowanie jakości zasilania i zużycia energii.

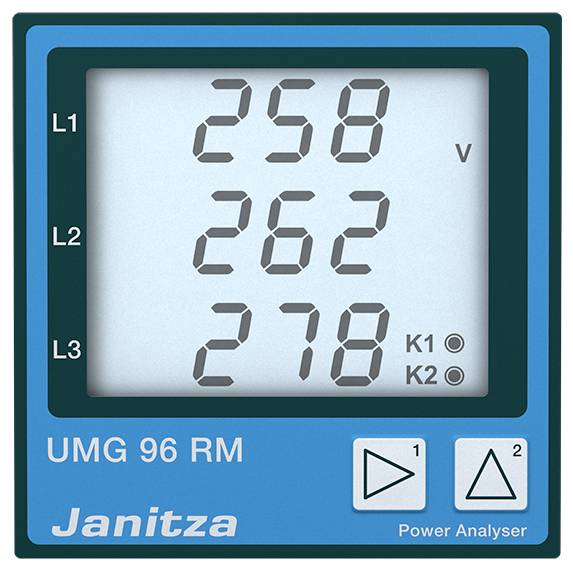

Podświetlenie ekranu
- Duży, wysokokontrastowy wyświetlacz LCD z podświetleniem
- Doskonała czytelność i intuicyjna obsługa nawet w warunkach słabego oświetlenia
